JetDielineLiimausläppä
Liimausläpän leveys, jolla aihio liimataan putkeksi. Materiaali vaatii vähimmäisleveyden.
Aaltopahviset lähetyslaatikot / JETDIELINE
Liukuholkki

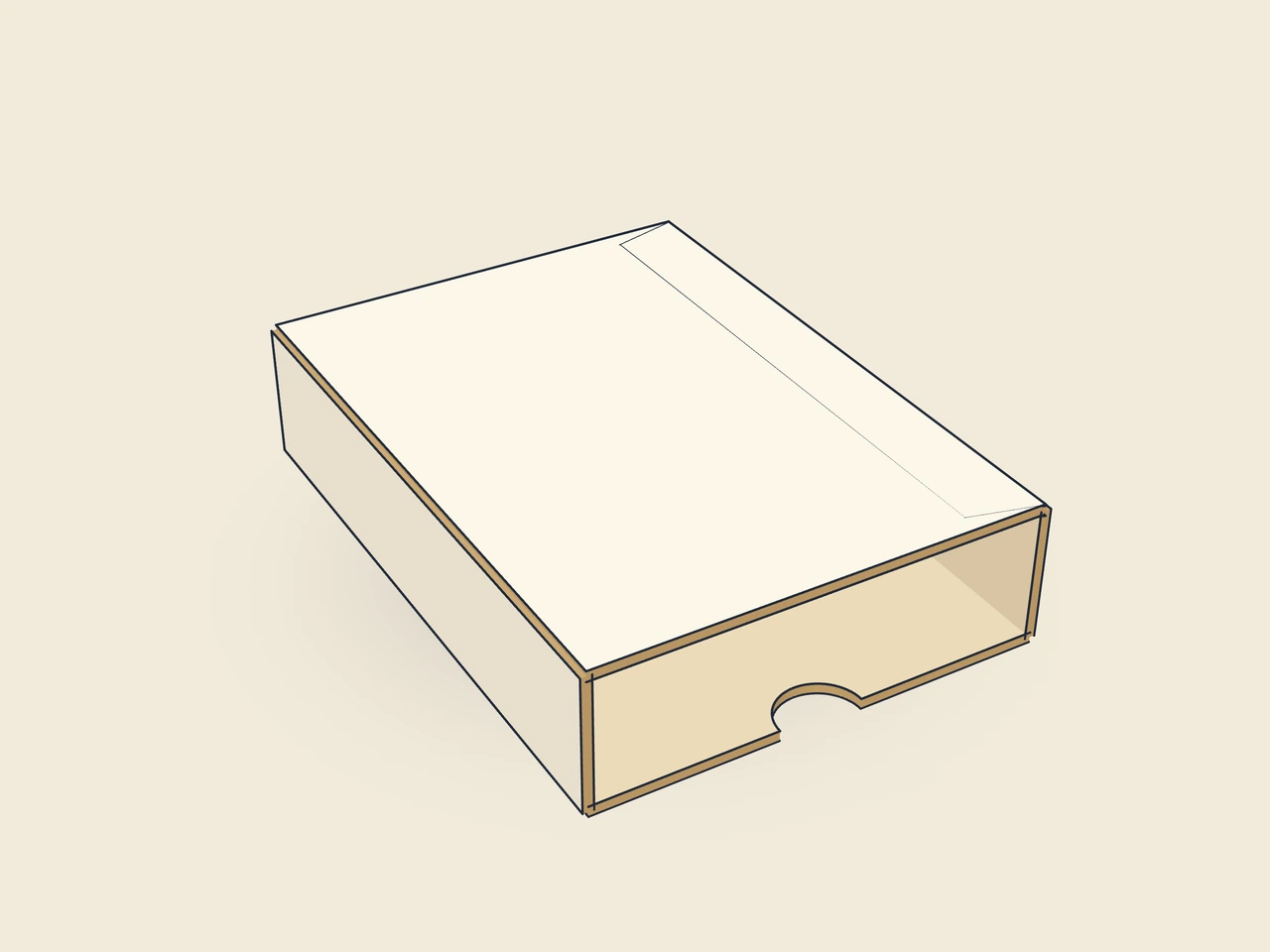

Aaltopahvinen liukuholkki liimausläpällä ja avoimilla päillä. Yläpinnan molemmissa päissä olevat peukaloaukot helpottavat sisäosan työntämistä ulos. Malli laskee vain holkin.
LeikkausTaitos
Kierrä vetämällä
Interaktiivinen 3D-taittonäkymä
03 / KOTELO
Yksinkertaistettu näyttömalli ilman materiaalin paksuutta, ei mittakaavassa.
3D-näkymä ei ole käytettävissä tässä selaimessa. Kuva näyttää taitetun muodon.
- Mallin tunnus
corrugated.slide- Rakenne
- Aaltopahviset lähetyslaatikot
- Mallin nykyinen versio
- V1
- Stanssiääriviivan esikatselun versio
- V1
Miten muoto rakentuu
Aaltopahviputki liimausläpällä, molemmista päistä avoin, peukaloaukot yläpinnassa; sisäosa (esim. aaltopahvikaukalo) työnnetään sisään. Mitat: sisäpoikkileikkaus × putken pituus.
Miten pakkaus kootaan
Liimaa liimausläppä alapintaan ja litistä holkki. Pystytä käyttöä varten ja työnnä sisäosa sisään; avaa työntämällä ulos peukaloaukosta.
Materiaali ja kuitusuunta
Aalto putken suuntainen: seinänuuttaukset taittuvat aallon suuntaisesti ja holkki on jäykkä liukusuunnassa (tarkista testipainotalon kanssa).
Testaa sopivuus, taittuminen ja sulkeminen näytteellä, joka on tehty suunnitellusta materiaalista. Sovi materiaalin paksuudesta, kuitusuunnasta ja jatkokäsittelystä painotalon kanssa.
Kuvatun esimerkin mitat
210 × 60 × 300 mm21 × 6 × 30 cm8.27 × 2.36 × 11.81 in / ″
Pituus: 210 mmLeveys: 60 mmKorkeus: 300 mm
Sisämitta
Nämä mitat kuvaavat esikatselua, eivät kiinteää pakkauskokoa. Sovellus laskee aihion uudelleen omien mittojesi mukaan.
Huomioitavaa tässä rakenteessa
Liimausläpän kulma
Viiste liimausläpän päissä; helpottaa taittamista ja pystyttämistä.
Peukaloaukko
Puolipyöreä aukko etureunassa helpottaa avaamista.
Peukaloaukon säde
Peukaloaukon säde (= syvyys).
Usein kysyttyä
Missä päissä peukaloaukot ovat?
Malli asettaa peukaloaukot yläpinnan molempiin avoimiin päihin. thumbNotch ohjaa niitä yhdessä ja thumbNotchRadius niiden sädettä. fitsFront-rajoite jättää materiaalia seinänuuttauksiin ja lovien väliin. Tarkista myös, peittääkö painoaineisto tai sisäosa aiotun tartuntakohdan.
Kuinka paljon välystä kaukalo tarvitsee?
Lähdekoodi ei ilmoita yleisesti hyväksyttyä lisävaraa mille tahansa sisäosalle. Mittaa sen valmis ulkomitta materiaalikerroksineen ja liimauksineen. Määritä tarvittava liukuvälys kohdemateriaalilla kokonaisessa mallissa. Holkin sisämitta yksin ei ennusta työntövoimaa tai käyttäytymistä useiden liukukertojen jälkeen.
Onko holkissa pohjasuljin?
Ei. Se on putki, jossa on liimasauma ja kaksi avointa päätä. Sisäosa tai tuote työnnetään sisään. Jos pää halutaan sulkea tai varmistaa putoamista vastaan, tarvitaan erillinen rakenne tai varmistus. Tässä V1:ssä ei ole siihen pohjaläppiä tai integroitua päätyvastetta.
