Erikoismuotoiset pakkaukset / JETDIELINE

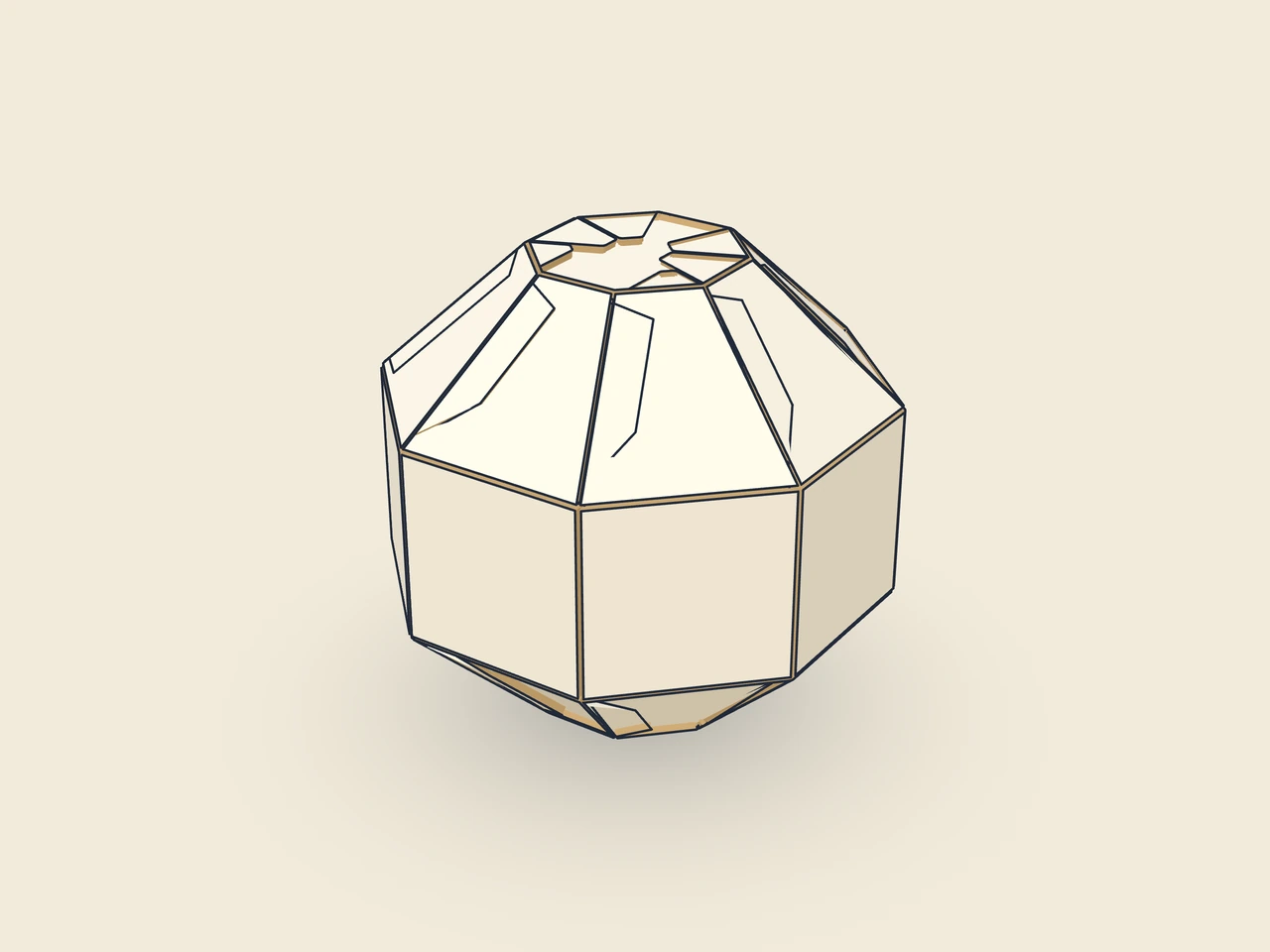

Pallopakkaus
Pallo- tai pallonmuotoinen pakkaus meridiaaniliuskoista koostuvana monitahokkaana: päiväntasaajan seinät, vyöhykepinnat liimausläpillä ylä- ja alapuolella, kansi ylhäällä ja pohja sisään työnnettävällä läpällä, pölyläpät muissa liuskoissa. Mitat: halkaisija päiväntasaajalla (pituus = leveys) ja korkeus.
LeikkausTaitos
Kierrä vetämällä
Interaktiivinen 3D-taittonäkymä
03 / KOTELO
Yksinkertaistettu näyttömalli ilman materiaalin paksuutta, ei mittakaavassa.
3D-näkymä ei ole käytettävissä tässä selaimessa. Kuva näyttää taitetun muodon.
- Mallin tunnus
carton.sphere- Rakenne
- Erikoismuotoiset pakkaukset
- Mallin nykyinen versio
- V1
- Stanssiääriviivan esikatselun versio
- V1
Miten pakkaus kootaan
Esitaita kaikki nuuttaukset. Liimaa saumaläppä ja vyöhykeläpät viereisten liuskojen sisäpintaan, kunnes muodostuu pyöreä pallo. Taita pölyläpät sisään ja sulje pohja ja kansi läpillä.
Materiaali ja kuitusuunta
Kuitusuunta napa-akselin suuntaisesti: päiväntasaajan nuuttaukset kulkevat pituussuunnassa ja vyöhykkeiden nuuttaukset poikittain (tarkista painotalon kanssa).
Testaa sopivuus, taittuminen ja sulkeminen näytteellä, joka on tehty suunnitellusta materiaalista. Sovi materiaalin paksuudesta, kuitusuunnasta ja jatkokäsittelystä painotalon kanssa.
Vertaa avaamista ja esillepanoa: tyynymuotoja, vyötteitä, vetolaatikoita tai irrotettavia kansia. Suunnittele sisällön ja sisäkkeiden sopivuus ja jätä välystä liikkuvien osien väliin.
Kuvatun esimerkin mitat
100 × 100 × 100 mm10 × 10 × 10 cm3.94 × 3.94 × 3.94 in / ″
Pituus: 100 mmLeveys: 100 mmKorkeus: 100 mm
Sisämitta
Nämä mitat kuvaavat esikatselua, eivät kiinteää pakkauskokoa. Sovellus laskee aihion uudelleen omien mittojesi mukaan.
Aiheeseen liittyvät ominaisuudet
Suunnittelu
Suunnittele ulkoasu suoraan todelliselle stanssiääriviivalle
Tarkistus
Huomaa ongelmat ennen tiedostojen toimittamista
Vienti ja luovutus
Tiedostot, jotka painotalosi voi jäljittää
