JetDielineAletta di incollaggio
Larghezza dell'aletta di incollaggio con cui lo sviluppo viene incollato a forma di tubo. Il materiale richiede una larghezza minima.
Astucci pieghevoli e inserti / JETDIELINE
Astuccio con estremità incollate
Astuccio con giunzione laterale e chiusura incollata sopra e sotto (Seal End) al posto delle alette a incastro: falda esterna sul fronte, falda interna sul retro, alette antipolvere sui lati. Per prodotti farmaceutici e alimentari; si apre a strappo.
TaglioPiega
Trascina per ruotare

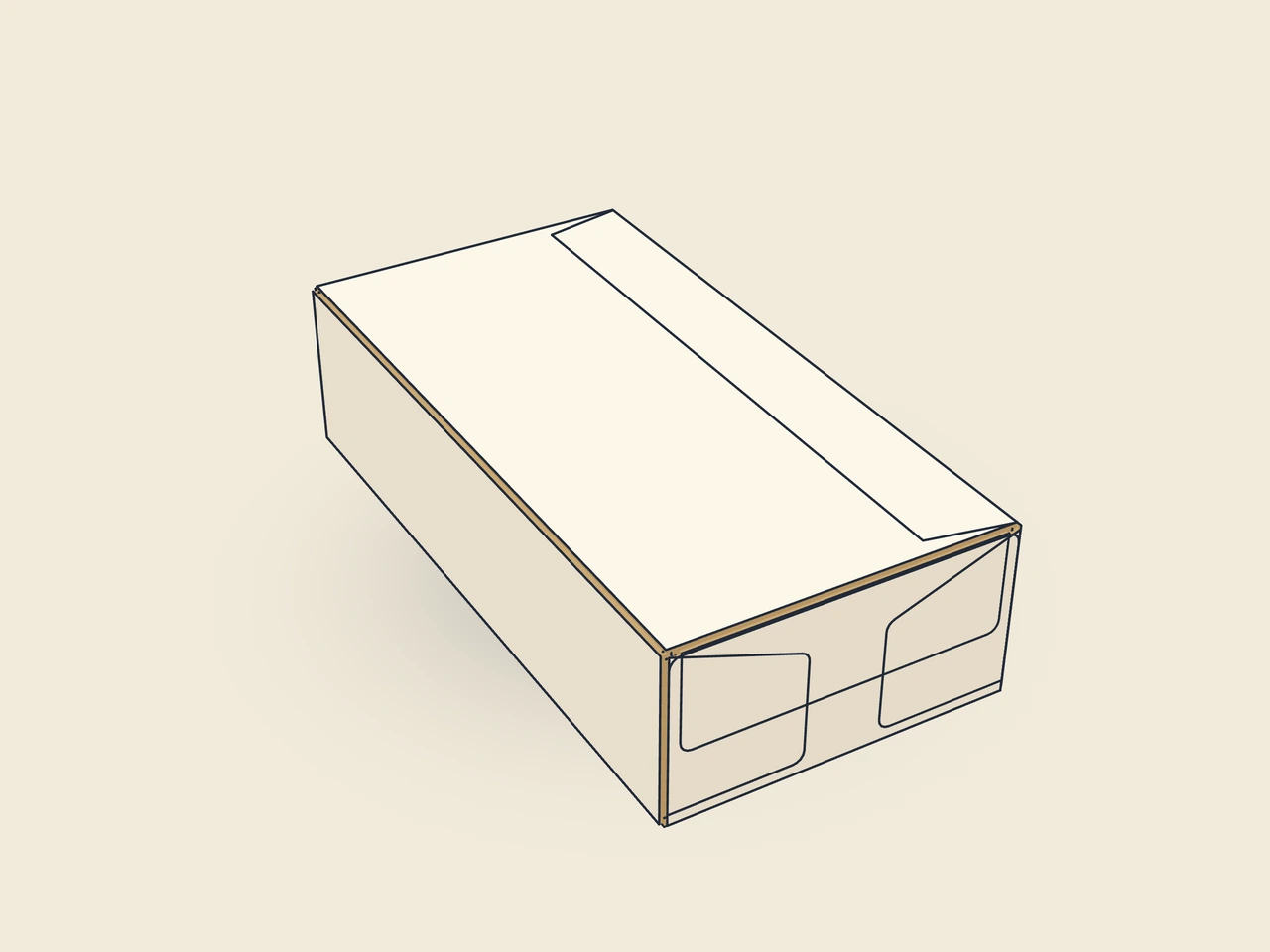

Vista interattiva della piegatura 3D
03 / SCATOLA
Modello di visualizzazione semplificato senza spessore del materiale, non in scala.
La vista 3D non è disponibile in questo browser. L’immagine mostra la forma piegata.
- ID del modello
carton.sealend- Struttura
- Astucci pieghevoli e inserti
- Versione attuale del modello
- V1
- Versione dell’anteprima della fustella
- V1
Come è costruita la forma
L’involucro forma quattro pareti con giunzione laterale. Le falde esterne sul fronte e quelle interne sul retro coprono le aperture superiore e inferiore; le alette antipolvere si trovano sotto. La fascia di incollaggio nasce dalla loro sovrapposizione.
Come si monta
Prepiega lo sviluppo lungo tutte le cordonature, incolla l’aletta di incollaggio all’interno sul retro e appiattisci (fabbrica). Al riempimento solleva l’astuccio, ripiega in basso alette antipolvere e falda interna, applica colla alla fascia di incollaggio della falda esterna e premi; dopo il riempimento chiudi sopra allo stesso modo.
Materiale e senso fibra
Verifica adattamento, piegatura e chiusura su un campione realizzato con il materiale previsto. Concorda con la tipografia spessore del materiale, direzione delle fibre e lavorazione.
Dimensioni dell’esempio illustrato
60 × 30 × 120 mm6 × 3 × 12 cm2.36 × 1.18 × 4.72 in / ″
Lunghezza: 60 mmLarghezza: 30 mmAltezza: 120 mm
Dimensione interna
Queste dimensioni descrivono l’anteprima, non un formato fisso di confezione. L’app ricalcola la fustella secondo le tue dimensioni.
Aspetti da considerare per questa struttura
Angolo dell'aletta di incollaggio
Smusso alle estremità dell'aletta di incollaggio; facilita piega e apertura.
Lunghezza delle alette antipolvere (proporzione)
Lunghezza delle alette antipolvere come proporzione della lunghezza disponibile.
Angolo delle alette antipolvere
Smusso delle alette antipolvere (nel mailer anche delle linguette); angoli maggiori evitano collisioni durante la piega.
Taglio di scarico dell'aletta antipolvere
Distanza tra aletta antipolvere e coperchio lungo la cordonatura; almeno lo spessore del materiale. La macchina richiede una larghezza minima della fessura.
Domande frequenti
Cosa chiude l’astuccio Seal End?
Alle due estremità una falda esterna poggia su una falda interna. Le alette antipolvere vengono ripiegate prima. La colla nella fascia di sovrapposizione unisce le falde di chiusura. Questa struttura non ha un’aletta a incastro; per aprirla si strappa la chiusura incollata. La giunzione laterale viene incollata in fabbrica, le estremità solo al riempimento.
Come sono collegate falda esterna e interna?
Entrambe le profondità sono frazioni della larghezza dell’apertura. La falda esterna parte dal 100 %, quella interna dal 60 %. Conta la loro sovrapposizione complessiva: deve raggiungere almeno la larghezza di incollaggio del materiale. Il vincolo sealInnerFlap.overlap.minimumGlueFlap verifica questa relazione. Singoli valori ammessi dei parametri non garantiscono ancora una fascia di incollaggio sufficiente.
Posso richiudere a incastro la chiusura incollata?
Questo modello non ha una linguetta a incastro. Una chiusura a incastro da aprire più volte richiede un astuccio adatto. Per la struttura Seal End pianifica il riempimento e l’apertura a strappo dell’estremità incollata. Verifica applicazione dell’adesivo e apertura con il cartoncino previsto; la sola geometria non descrive una forza di chiusura garantita.
