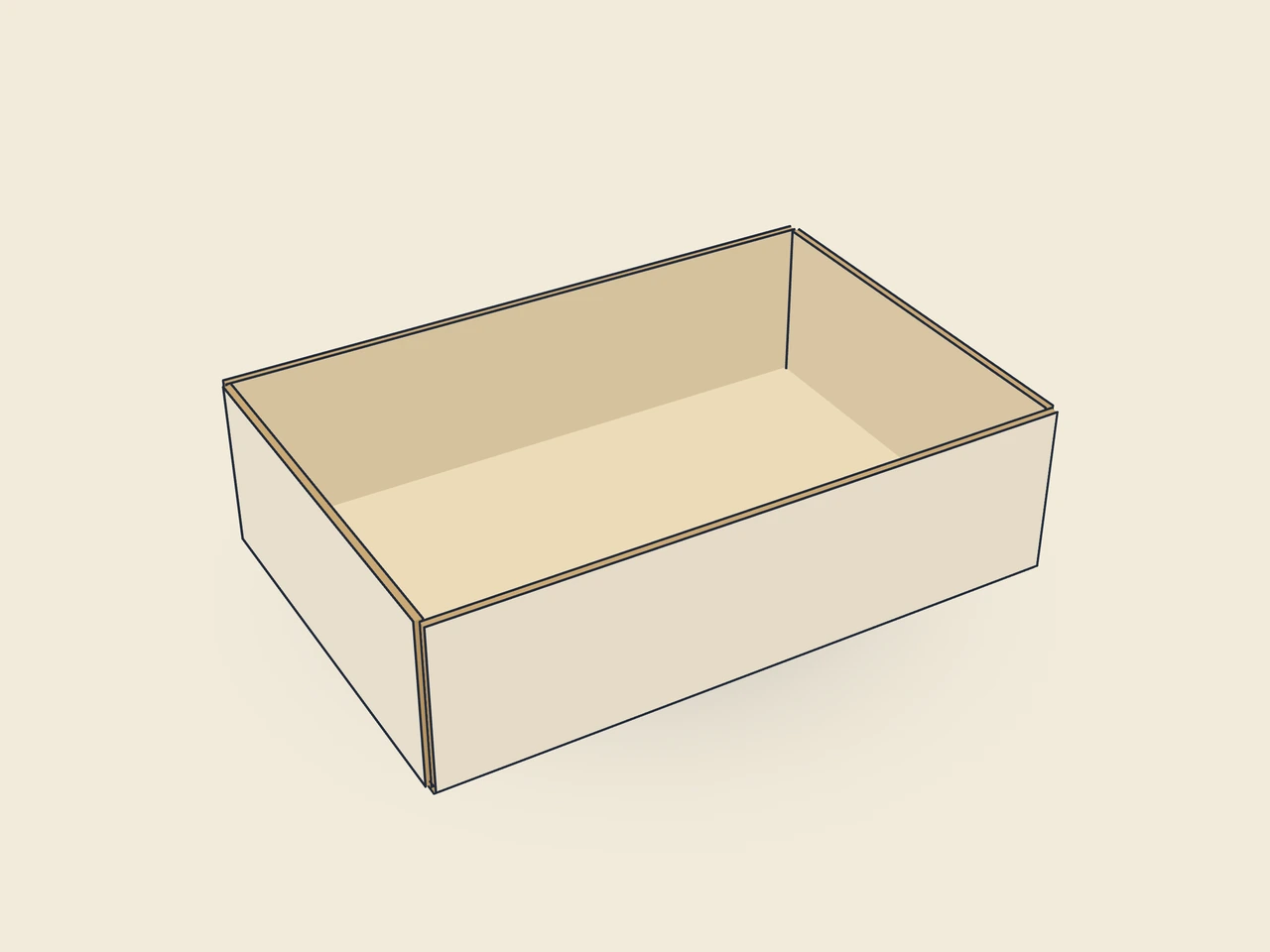

서랍형 상자 – 서랍(회색 판지)

슬리브 초기값은 길이 153 mm, 내부 너비 104.6 mm 및 내부 높이 43.1 mm입니다. 회색 판지 서랍, 초기 유격 및 종이에서 도출한 치수이며 추가 제품 치수가 아닙니다. 서랍 내부 공간을 바꾸면 슬리브와 두 싸개를 함께 다시 계산해야 합니다.

긴 구멍은 회색 판지 서랍의 오른쪽 끝벽에 있습니다. 손잡이 리본을 켜면 서랍 싸개에도 이 입구와 맞는 긴 구멍이 생깁니다. 두 부품은 같은 설정과 손잡이 리본 너비를 사용해야 합니다. 초기 미리보기는 리본이 꺼진 상태입니다. 실제 리본 조립에는 다시 계산한 크기별 변형과 조립 검사 샘플이 필요합니다.

ribbonWidth 매개변수는 6~25 mm를 허용하며 초기값은 10 mm입니다. 긴 구멍은 연결부를 포함해 끝벽에 들어가야 합니다. 윤곽은 리본 너비보다 2 mm 길고 폭은 3 mm이며 양옆에 최소 5 mm 연결부가 남습니다. 기하 제한은 매개변수 범위보다 좁을 수 있습니다.
