Bærere og palledisplayer / JETDIELINE
Koppbærer
Koppbærer i ett stykke foldekartong for 2 eller 4 kopper: bunn, for- og bakvegg, to hullplater som holder koppene, og et dobbelt håndtak fra samme utstansede emne. Åpne ender.
SkjærelinjeBrettelinje
Dra for å rotere
Interaktiv 3D-foldevisning
03 / ESKE
Forenklet visningsmodell uten materialtykkelse, ikke i målestokk.

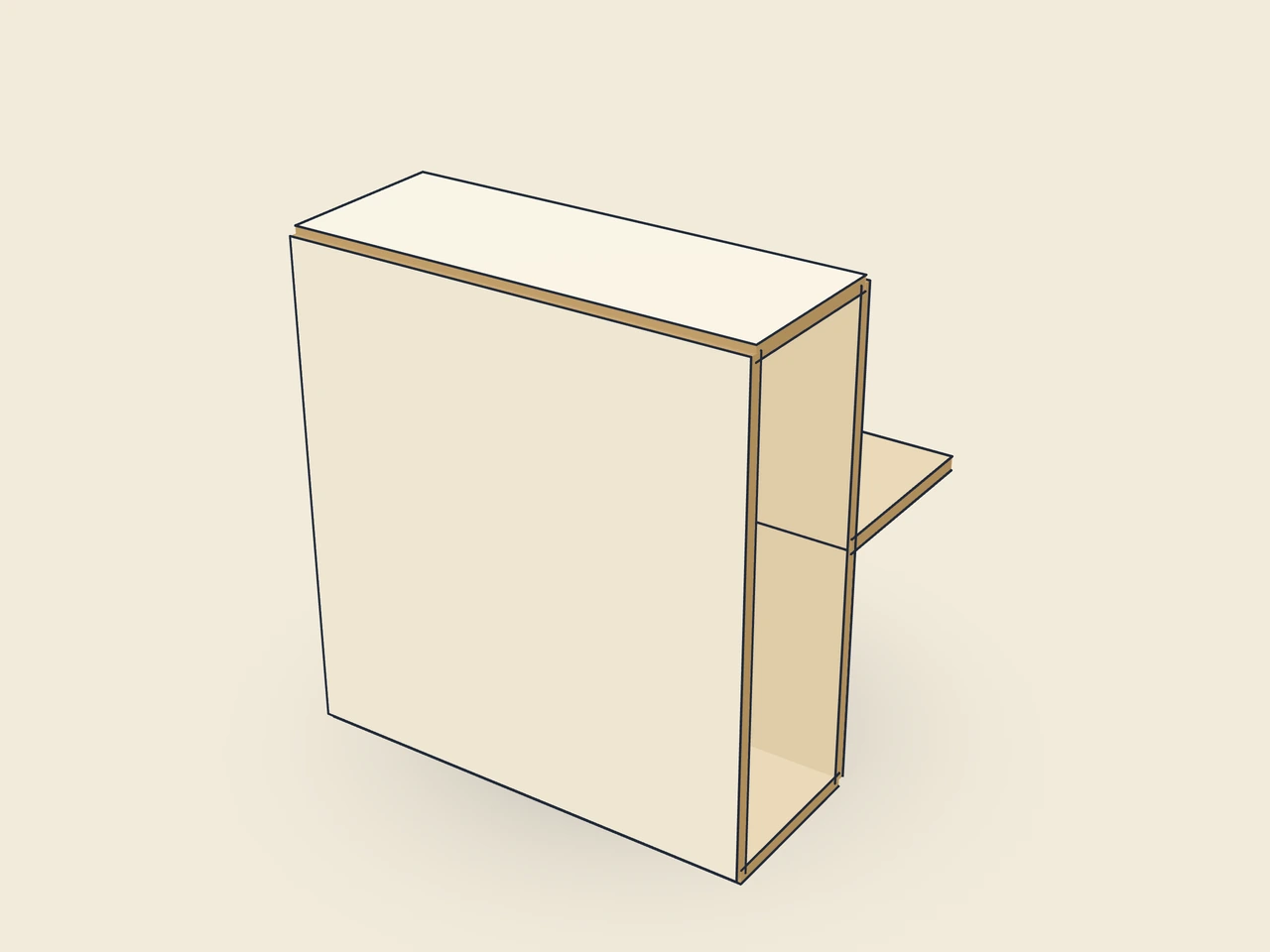

3D-visningen er ikke tilgjengelig i denne nettleseren. Bildet viser den foldede formen.
- Mal-ID
carrier.cup- Konstruksjon
- Bærere og palledisplayer
- Gjeldende malversjon
- V1
- Versjon av forhåndsvisningen av stansetegningen
- V1
Slik monteres den
Brett for- og bakveggen opp, brett begge hullplatene inn mot midten, reis håndtakshalvdelene og lim den bakre halvdelen på innsiden av den fremre. Sett koppene gjennom hullene ned på bunnen.
Materiale og fiberretning
Fiberretning på tvers av rillelinjene (loddrett på emnet): håndtaket belastes langs fibrene (kontroller med prøvetrykkeriet).
Test passform, bretting og lukking på en prøve laget av det tiltenkte materialet. Avtal materialtykkelse, fiberretning og produksjonstrinn med trykkeriet.
Sammenlign etiketter, koppbærere og flaskeemballasje. Omkrets og åpninger må passe til beholderen. Trykte modeller av drikkekartonger dokumenterer ikke væsketetthet.
Mål for det illustrerte eksemplet
190 × 200 × 70 mm19 × 20 × 7 cm7.48 × 7.87 × 2.76 in / ″
Lengde: 190 mmBredde: 200 mmHøyde: 70 mm
Innvendig mål
Disse målene beskriver forhåndsvisningen, ikke en fast emballasjestørrelse. Appen beregner stansetegningen på nytt etter dine egne mål.
Relaterte funksjoner
Designer
Design artwork direkte på den ekte stansekonturen
Kontroll
Se problemene før du sender filene
Eksport og overlevering
Filer som trykkeriet ditt kan følge
Beslektede maler
Koppbærer med skillevegg
Koppbærer og slisset skillevegg utgjør én enhet. Bæreren har to hullplater og et bærehåndtak; kryssede strimler skiller også koppene under platene. Skilleveggen følger bærerens innvendige plass og antall rom.
carrier.cup.dividerVis mal
Flaskebærer
Flaskebærer i ett stykke foldekartong for 4 eller 6 flasker med to hullplater og håndtak fra emnet; i enheten med skillevegg skiller strimler også flaskene under platen.
carrier.bottleVis mal
Palledisplay (skall)
Skall til et bølgepappdisplay for en kvart- eller halvpall: rør av fire vegger med limklaff, stor hylleåpning foran mellom bunnpanel og toppanel (reklameflate). Hyllene stables inn ovenfra.
corrugated.display.palletVis mal
Hylle til palledisplay
Stablebar hylle av bølgepapp: bunn med oppstående kanter, åpne hjørner og lav forkant som prisskinne. Mål: skallets innvendige tverrsnitt × hyllehøyde.
corrugated.display.pallet.shelfVis malDitt produkt. Dine mål. Ditt design.
