Deksel en bodem – dekselbekleding

Bekledingspapier voor het deksel met dezelfde constructie als de bodembekleding.

Deksel en bodem – dekselbekleding — Voorbeeld van de stansvorm uit de documentatie. Stel de passende afmetingen en het productiemateriaal in JetDieline in.

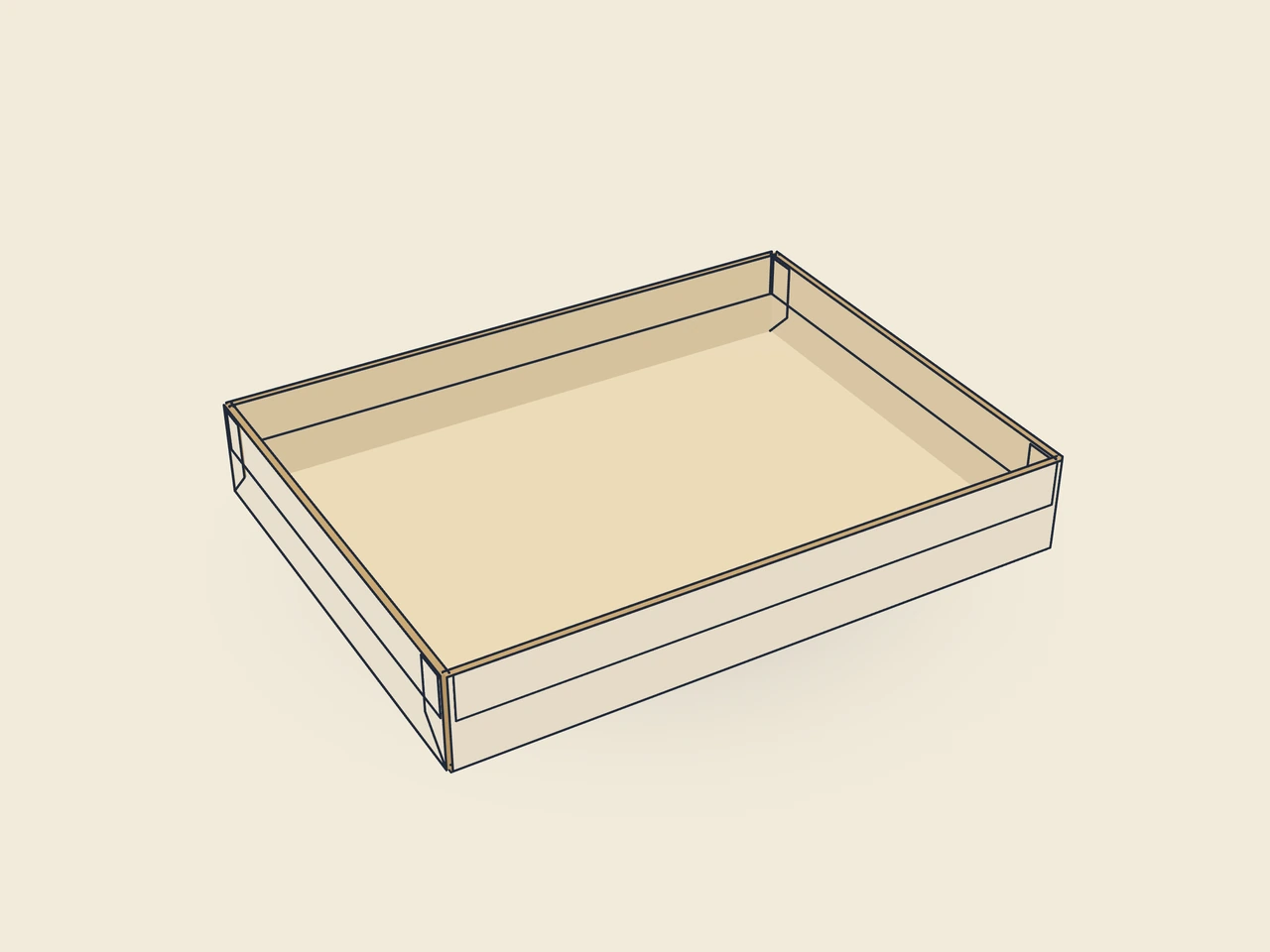

Interactieve 3D-vouwweergave

03 / DOOS

Vereenvoudigd weergavemodel zonder materiaaldikte, niet op schaal.

Sjabloon-ID: rigid.lidbase.lid.wrap
Onderdeel: Rigide dozen
Huidige sjabloonversie: V1
Versie van het stansvormvoorbeeld: V1

Dit sjabloon is een onderdeel van een meerdelige verpakking. Stem de afmetingen af op de bijbehorende delen; deksels, bodems, bekledingen en voeringen hebben verschillende functies.

Zo zet je de verpakking in elkaar

Bekleding volledig van lijm voorzien en de dekselschaal midden op het dekselvlak zetten. Voor- en achterwand omhoog vouwen, hoekkleppen rond de randen leggen, kopwanden eroverheen lijmen, inslagen naar binnen leggen.

Materiaal en vezelrichting

Vezelrichting van grijskarton en bekledingspapier parallel aan de x-as van de uitslag: de lange groeven vouwen netjes en karton en papier vervormen bij het cacheren niet ten opzichte van elkaar (controleren met dozenproducent).

Test pasvorm, vouwen en sluiting op een proefmodel van het beoogde materiaal. Stem materiaaldikte, vezelrichting en productiestappen af met je drukker.

Vergelijk opening en presentatie: kussenvormen, banderollen, laden of overstekende deksels. Plan de pasvorm van inhoud en inlays en zorg voor voldoende speling tussen bewegende delen.

Afmetingen van het getoonde voorbeeld

204.6 × 154.6 × 30 mm

20.46 × 15.46 × 3 cm8.06 × 6.09 × 1.18 in / ″

Lengte: 204.6 mmBreedte: 154.6 mmHoogte: 30 mm

Binnenmaat

Deze afmetingen horen bij het voorbeeld, niet bij een vaste verpakkingsmaat. De app berekent de uitslag opnieuw voor je eigen afmetingen.

Aandachtspunten voor deze constructie

Grijskartondikte

Dikte van het grijskarton waar de bekleding omheen wordt gevouwen; de assemblage stelt deze in op basis van het grijskartonmateriaal.

Inslag

Diepte waarmee de bekleding over de bovenrand naar binnen wordt gevouwen, gemeten vanaf de binnenrand.

Hoekklep

Breedte van de kleppen die om de verticale randen grijpen en door de bekleding van de aangrenzende wand worden overgelijmd.

Veelgestelde vragen

Waarom is het deksel groter dan de bodem?

Het deksel moet over de al beklede bodem passen. Het model telt tweemaal de speling en viermaal de papierdikte op bij de bodembuitenmaat. De binnenmaat van het dekselgrijskarton verschilt daarom van de productbinnenruimte. Bij ander papier of ander grijskarton moet je de assemblage opnieuw berekenen en de pasvorm op het proefmodel bevestigen.

Is de dekselhoogte gelijk aan de bodemhoogte?

Nee. De bodem begint met 60 mm binnenhoogte, het deksel met 30 mm. ASM-002 waarschuwt bij dekselwanden die hoger zijn dan de bodem. Dan kan het deksel op het standvlak rusten. Hoe ver het deksel over de bodem moet vallen, bepaal je met de producent op het beklede proefmodel.

Waarom hebben de bekledingen eigen maten en parameters?

Bodembekleding en dekselbekleding omsluiten verschillende schalen. Beide gebruiken de maten van het bijbehorende grijskarton en de dikte daarvan als parameter boardCaliper. Inslag en hoekklep veranderen de papiercontour. Neem wijzigingen niet over door alleen te schalen: schaal, wandhoogte en dikte van het bekledingspapier begrenzen de mogelijke inslag.
