Rigide dozen / JETDIELINE
Halsdoos – halsbekleding

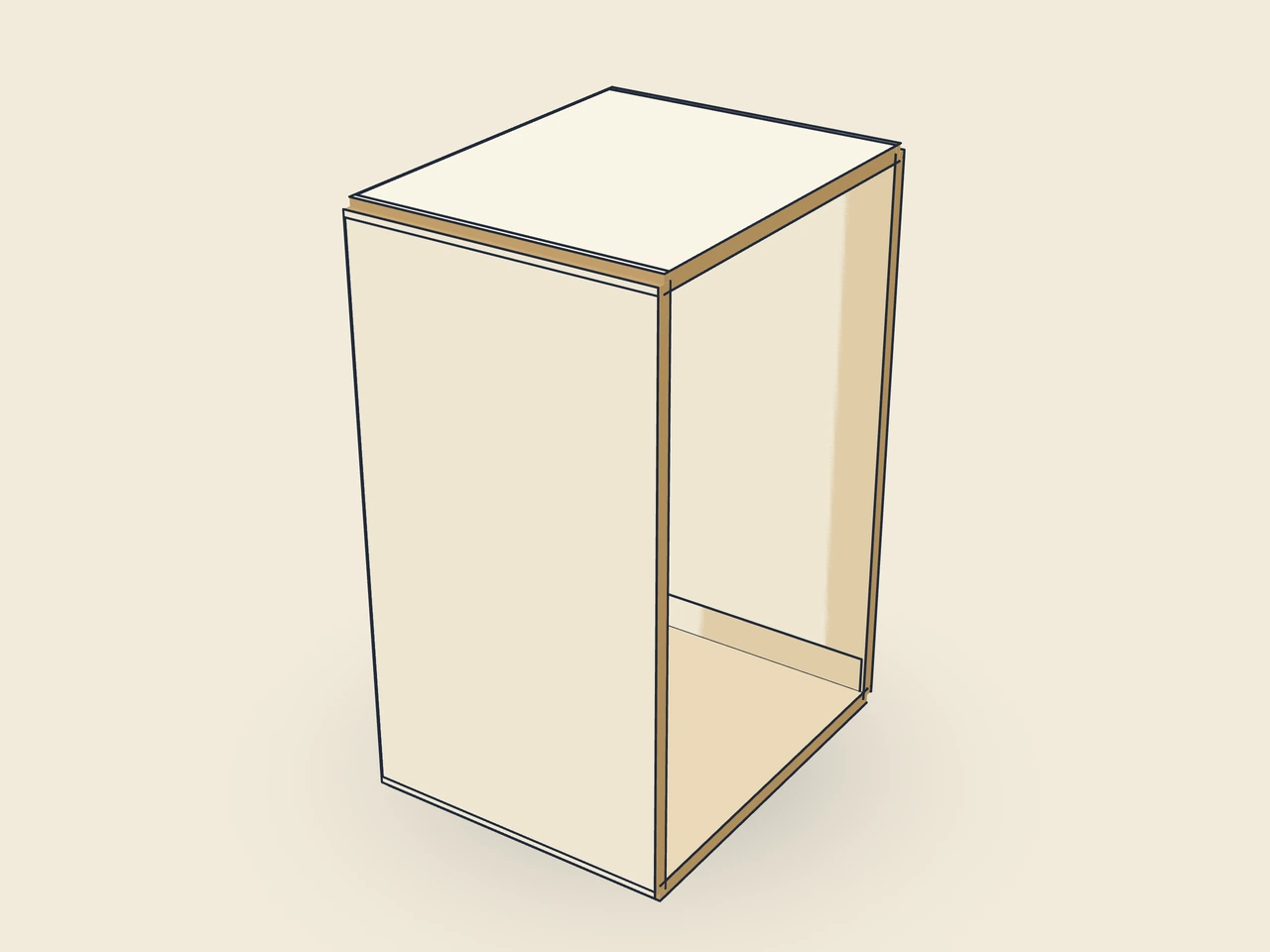

Bekledingspapier voor de hals: strook met overlapping bij de naad en inslagen aan de bovenrand die de binnenkant tot aan de bodem bedekken.
SnijlijnVouwlijn
Sleep om te draaien
Interactieve 3D-vouwweergave
03 / DOOS
Vereenvoudigd weergavemodel zonder materiaaldikte, niet op schaal.
De 3D-weergave is niet beschikbaar in deze browser. De afbeelding toont de gevouwen vorm.
- Sjabloon-ID
rigid.neck.neck.wrap- Onderdeel
- Rigide dozen
- Huidige sjabloonversie
- V1
- Versie van het stansvormvoorbeeld
- V1
Dit sjabloon is een onderdeel van een meerdelige verpakking. Stem de afmetingen af op de bijbehorende delen; deksels, bodems, bekledingen en voeringen hebben verschillende functies.
Zo zet je de verpakking in elkaar
Breng lijm aan op het volledige bekledingsvlak en plaats de hals met de voorwand gelijk aan de onderrand. Leg rechterwand en overlapping om de randen, lijm linkerwand en achterwand eroverheen en leg ten slotte de inslagen over de bovenrand naar binnen.
Materiaal en vezelrichting
Vezelrichting van grijskarton en bekledingspapier parallel aan de x-as van de uitslag: de lange groeven vouwen netjes en karton en papier vervormen bij het cacheren niet ten opzichte van elkaar (controleren met dozenproducent).
Test pasvorm, vouwen en sluiting op een proefmodel van het beoogde materiaal. Stem materiaaldikte, vezelrichting en productiestappen af met je drukker.
Flessen hebben goed bemeten openingen, scheiding en veilig dragen nodig. Vergelijk dragers, vakverdelingen en rigide geschenkverpakkingen. Test de volledige constructie met gevulde flessen.
Afmetingen van het getoonde voorbeeld
146.4 × 96.4 × 80 mm14.64 × 9.64 × 8 cm5.76 × 3.8 × 3.15 in / ″
Lengte: 146.4 mmBreedte: 96.4 mmHoogte: 80 mm
Binnenmaat
Deze afmetingen horen bij het voorbeeld, niet bij een vaste verpakkingsmaat. De app berekent de uitslag opnieuw voor je eigen afmetingen.
Aandachtspunten voor deze constructie
Hoekklep
Breedte van de kleppen die om de verticale randen grijpen en door de bekleding van de aangrenzende wand worden overgelijmd.
Veelgestelde vragen
Waarom is de halsstrook 80 mm hoog?
De 20 mm halshoogte beschrijven de uitsteek boven de bodem, niet de hele strookhoogte. Bij 60 mm binnenhoogte van de bodem ontstaat een halsstrook van 80 mm. Hij reikt tot aan de bodem en wordt aan de binnenwanden daarvan gelijmd. Controleer de werkelijke stand na het bekleden; lijmaanbreng en inslagen kunnen de oplegging beïnvloeden.
Hoe verschilt dit deksel van een overvallend deksel?
Het halsdoosdeksel valt over de beklede hals en rust op de bodem. Het hoeft daarom niet over de volledige buitenmaat van de bodem te passen. Het model leidt zijn binnenmaten af uit de binnenmaat van de bodem en de speling. Een deksel van de deksel-en-bodemdoos gebruikt een andere relatie en kan niet ongewijzigd worden overgenomen.
Waarom is de halsdoorsnede kleiner dan de binnenruimte van de bodem?
In de bodem ligt bekledingspapier en ook de hals krijgt bekleding. Het model trekt daarom vier papierdiktes af van de binnenmaat van de bodem voordat het de buitenste halsdoorsnede bepaalt. Voor de binnenruimte van de hals komen twee kartondiktes erbij. Bij ander papier moet de hele assemblage opnieuw worden berekend; controleer de inbouw met de werkelijk beklede delen.
