Żywność i gastronomia / JETDIELINE
Pudełko na jajka z wkładką otworową
Tacka z kartonu składanego z klejonymi narożnikami, wiekiem na zawiasie i zintegrowaną płytą otworową na 6, 10 lub 12 jajek. Konstrukcja wykorzystuje płytę z otworami zamiast zagłębień z formowanej masy papierowej. Sprawdź rozmiar jajek, ich utrzymanie i transport na pełnej próbce.
CięcieZgięcie
Przeciągnij, aby obrócić
Interaktywny widok składania 3D
03 / PUDEŁKO
Uproszczony model poglądowy bez grubości materiału, nie w skali.

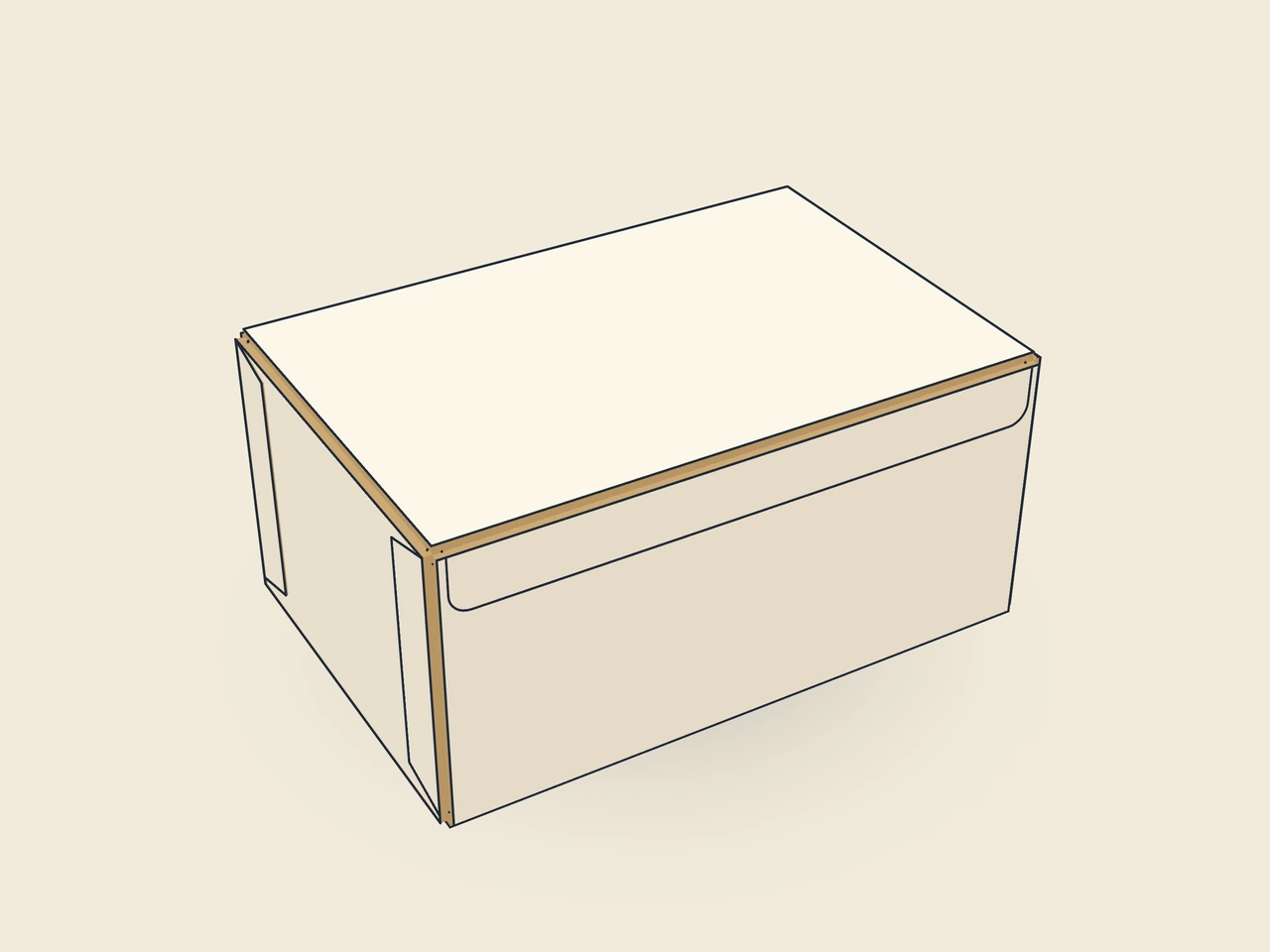

Widok 3D jest niedostępny w tej przeglądarce. Obraz pokazuje złożony kształt.
- ID szablonu
carton.egg- Konstrukcja
- Żywność i gastronomia
- Aktualna wersja szablonu
- V1
- Wersja podglądu siatki wykrojnika
- V1
Jak złożyć opakowanie
Wstępnie zegnij ściany i klapki narożne; przyklej ściany końcowe do klapek. Złóż ścianę wewnętrzną o 180° do środka, ułóż płytę otworową poziomo i zegnij podporę w dół do dna. Włóż jajka, zamknij wieko i wsuń języczek za ścianę przednią.
Materiał i kierunek włókien
Kierunek włókien poziomo na wykroju; płyta otworowa pozostaje sztywna wzdłuż (sprawdzić).
Sprawdź dopasowanie, składanie i zamknięcie na próbce wykonanej z planowanego materiału. Uzgodnij z drukarnią grubość materiału, kierunek włókien i obróbkę.
Porównaj otwory i zamknięcia dla produktu spożywczego. Sprawdź z producentem materiał do bezpośredniego kontaktu oraz odporność na wilgoć i tłuszcz.
Wymiary przedstawionego przykładu
150 × 100 × 70 mm15 × 10 × 7 cm5.91 × 3.94 × 2.76 in / ″
Długość: 150 mmSzerokość: 100 mmWysokość: 70 mm
Wymiar wewnętrzny
Te wymiary opisują podgląd, a nie stały rozmiar opakowania. Aplikacja przelicza siatkę wykrojnika według Twoich wymiarów.
