JetDielineLimflik
Bredd på limfliken som limmar ihop ämnet till ett rör. Materialet kräver en minsta bredd. För kilen högst 40 % av prismatjockleken.
Livsmedel och servering / JETDIELINE
Kilformad smörgåskartong
Den kilformade smörgåskartongen bildar ett triangulärt prisma av botten och två sidoytor, en inlimmad baksida och ett gångjärnslock. Innermåttet beskriver baslinje, prismatjocklek och triangelhöjd.
SkärningVikning
Dra för att rotera
Interaktiv 3D-vy över vikningen
03 / KARTONG
Förenklad visningsmodell utan materialtjocklek, inte skalenlig.

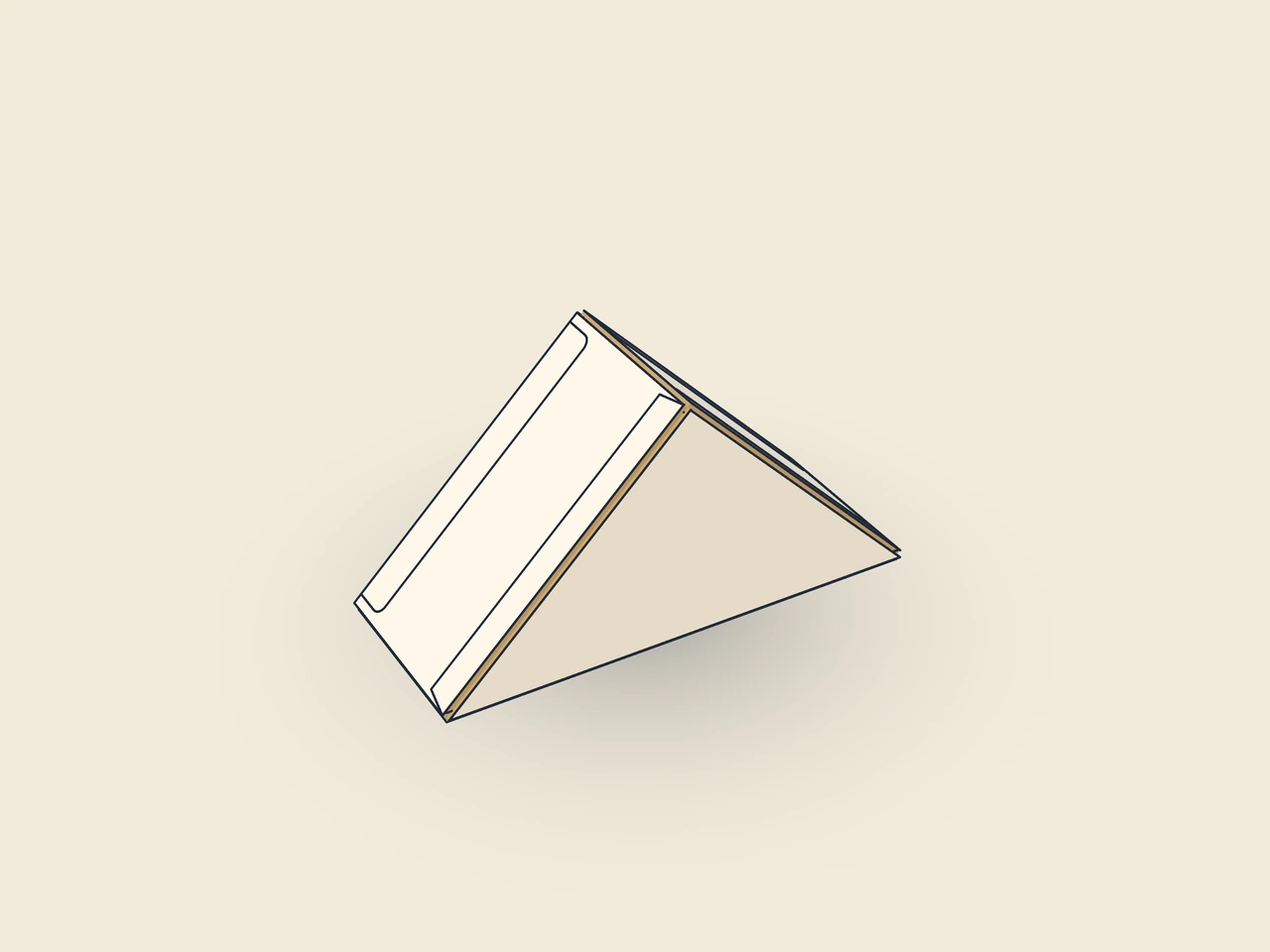

3D-vyn är inte tillgänglig i den här webbläsaren. Bilden visar den vikta formen.
- Mall-ID
carton.wedge- Konstruktion
- Livsmedel och servering
- Aktuell mallversion
- V1
- Version av stansritningens förhandsvisning
- V1
Så är formen konstruerad
Manteln består av botten och två sidoytor med längssöm. En triangulär baksida limmas in; det triangulära gångjärnslocket har två insticksflikar. Bigningstriangeln skapas genom förskjutning av innertriangeln. Tjockleken beskriver avståndet mellan de båda triangelytorna.
Så monteras den
Förbryt ämnet vid alla bigningar, limma längssömmen invändigt mot bottnen. Förse baksidans limflikar med lim, sväng in baksidan och tryck flikarna invändigt mot sidoytorna. Efter fyllning, stäng gångjärnslocket och stick insticksflikarna invändigt vid sidoytorna.
Material och fiberriktning
Fiberriktning parallell med mantelbigningarna (lodrätt på ämnet): Botten och sidoytor viks rent runt triangelhörnen (kontrollera med provtryckeriet).
Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.
Jämför öppningar och förslutningar för din livsmedelsprodukt. Kontrollera material för direktkontakt samt fukt- och fettbeständighet med tillverkaren.
Mått för det visade exemplet
180 × 70 × 90 mm18 × 7 × 9 cm7.09 × 2.76 × 3.54 in / ″
Längd: 180 mmBredd: 70 mmHöjd: 90 mm
Innermått
Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.
Att tänka på för den här konstruktionen
Limfliksvinkel
Snedskärning i limflikens ändar; underlättar vikning och resning.
Insticksdjup
Hur djupt insticksfliken griper i kartongen; högst ungefär halva bredden (höjden för postlådan). För kilen högst halva prismatjockleken.
Insticksflikens radie
Insticksflikens hörnradie; begränsad av halva flikbredden respektive insticksdjupet.
Insticksflikens skuldra
Insticksflikens indrag på sidan jämfört med locket, så att den lätt kan stickas in.
Vanliga frågor
Hur mäter jag en halverad smörgås?
Mät baslinjen längs skärkanten, tjockleken som avstånd mellan de båda triangelytorna och höjden vinkelrätt över baslinjen. För en likbent rätvinklig triangel är höjden hälften av baslinjen. Ta hänsyn till verklig fyllning och erforderligt spelrum.
Kan jag ange yttermått?
Denna version erbjuder endast innermått. Modellen förskjuter innertriangeln utåt med bigningsförskjutningen och beräknar manteln från den. Ingen yttermåttsparameter erbjuds för denna kil. Använd därför uppmätta produktmått med passande spelrum och kontrollera den resulterande ytterformen på materialprovet; den förenklade kompensationen ska fortfarande bekräftas praktiskt.
Varför begränsas basvinklarna?
Mallen tillåter basvinklar från 25 till 70°. Förhållandet mellan baslinje och höjd bestämmer denna vinkel. Mycket platta eller mycket höga trianglar kan därför avvisas trots giltiga enskilda mått. Ändra proportionerna tillsammans. Gränsen skyddar den avsedda måttmodellen och ersätter ingen kontroll av om den aktuella smörgåsen med fyllning passar.
