JetDielineMallar och mått
Hitta rätt förpackningsform och anpassa den till din produkt
Kartongaskar med specialformer / JETDIELINE

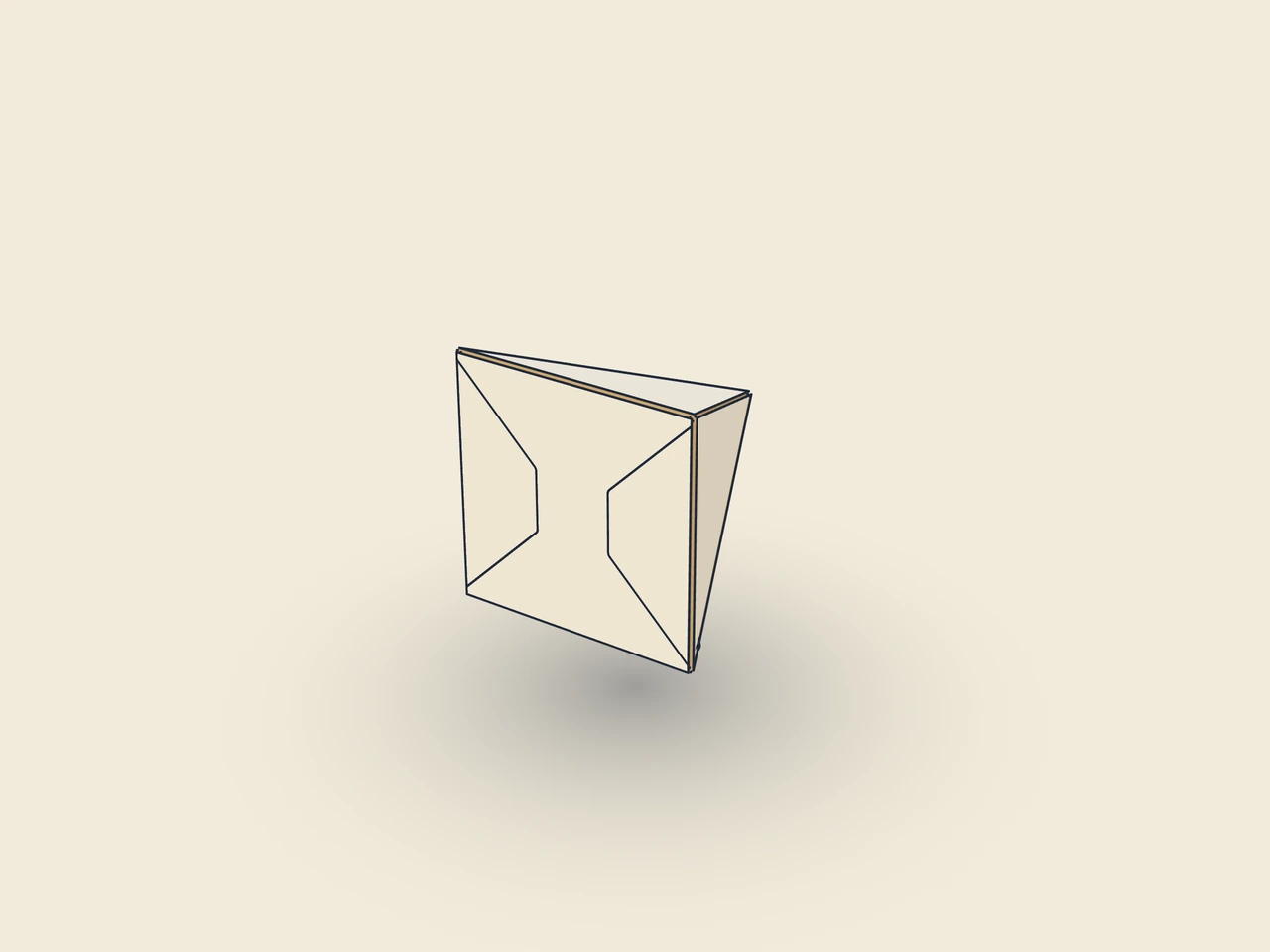

Pyramidformad ask
Pyramid med 3 till 8 triangulära ytor som en solfjäder runt spetsen, limflik, botten med insticksflik och dammflikar på övriga ytor. Mått: bottnens längd × bredd samt spetsens höjd över bottnen.
SkärningVikning
Dra för att rotera
Interaktiv 3D-vy över vikningen
03 / KARTONG
Förenklad visningsmodell utan materialtjocklek, inte skalenlig.
3D-vyn är inte tillgänglig i den här webbläsaren. Bilden visar den vikta formen.
- Mall-ID
carton.pyramid- Konstruktion
- Kartongaskar med specialformer
- Aktuell mallversion
- V1
- Version av stansritningens förhandsvisning
- V1
Så monteras den
Förvik alla biglinjer, limma limfliken mot insidan av den intilliggande ytan och lägg pyramiden plant. Vid fyllning: res pyramiden, vik in dammflikarna och stäng bottnen med insticksfliken.
Material och fiberriktning
Fiberriktning tvärs över frontens baslinje (lodrät på ämnet) (ska kontrolleras med tryckeriet som tar fram provet).
Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.
Jämför öppning och presentation: kuddformer, banderoller, utdragbara lådor eller teleskoplock. Planera passformen för innehåll och inlägg och lämna spelrum mellan rörliga delar.
Mått för det visade exemplet
100 × 100 × 120 mm10 × 10 × 12 cm3.94 × 3.94 × 4.72 in / ″
Längd: 100 mmBredd: 100 mmHöjd: 120 mm
Innermått
Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.
