Slitslåda med låsbotten
En låsbotten stänger denna wellpapplåda utan tejp i bottnen. Ovansidan kan väljas separat: mötande flikar, helt överlappande flikar eller öppet.
SkärningVikning
Dra för att rotera
Interaktiv 3D-vy över vikningen
03 / KARTONG
Förenklad visningsmodell utan materialtjocklek, inte skalenlig.

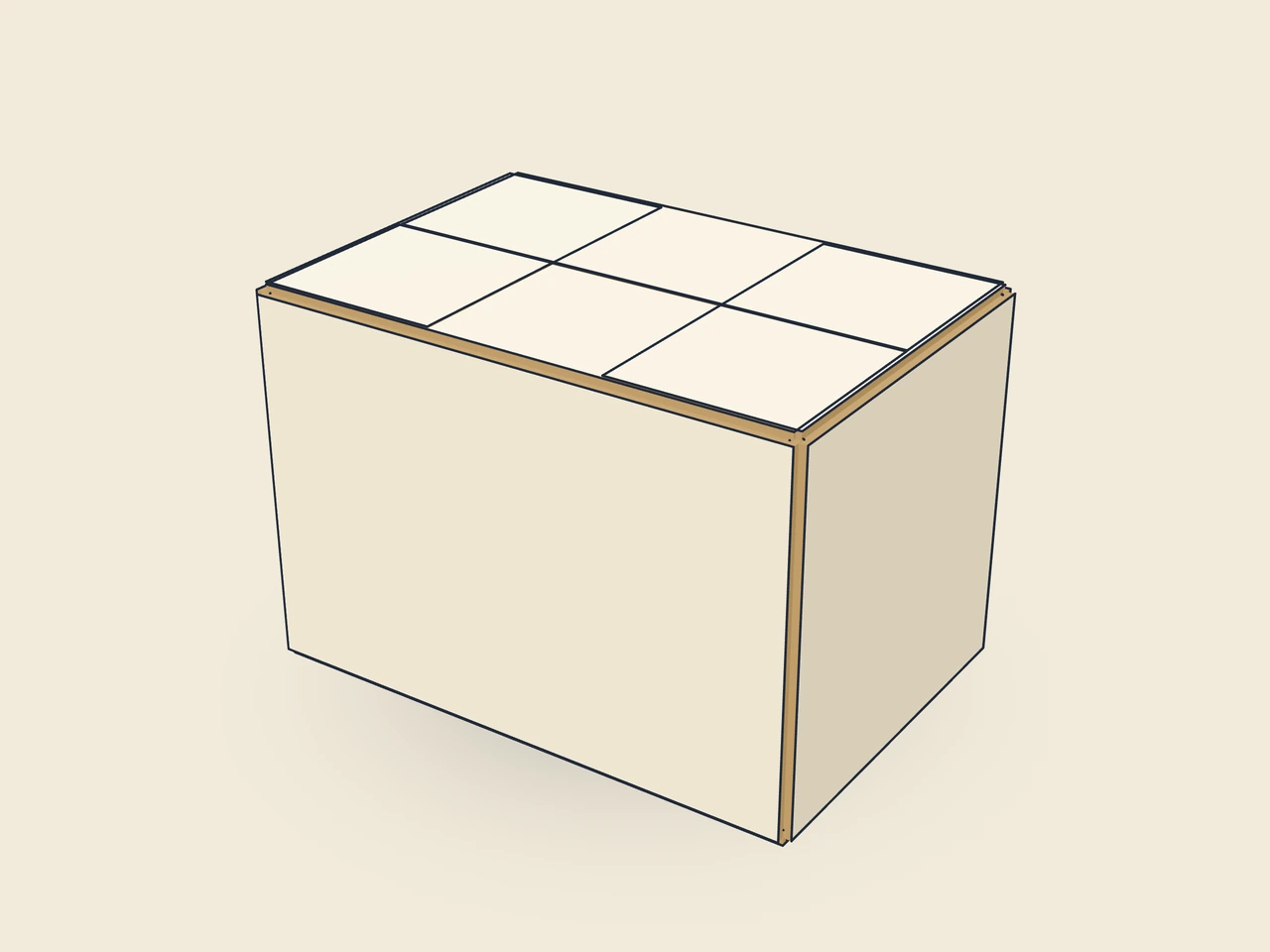

3D-vyn är inte tillgänglig i den här webbläsaren. Bilden visar den vikta formen.
- Mall-ID
corrugated.rsc.mixed- Konstruktion
- Komponenter och inlägg i wellpapp
- Aktuell mallversion
- V1
- Version av stansritningens förhandsvisning
- V1
Så är formen konstruerad
Sidoskarven limmas. Nedtill griper korta sidoflikar, en lång flik med tunga och en lång flik med låstunga i varandra. Låstungan sticks under tungan. flapOverlap och noseLength ändrar denna förslutning; topClosure styr enbart ovansidan.
Så monteras den
Limma limfliken och lägg lådan plant. Vid resning, vik in bottnens sidoflikar, lägg fliken med tungan över dem och stäng fliken med låstungan genom att sticka låstungan under tungan. Efter fyllning, stäng lockflikarna och tejpa.
Material och fiberriktning
Fiberriktning parallell med höjden (kontrollera)
Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.
Mått för det visade exemplet
300 × 200 × 200 mm30 × 20 × 20 cm11.81 × 7.87 × 7.87 in / ″
Längd: 300 mmBredd: 200 mmHöjd: 200 mm
Innermått
Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.
Att tänka på för den här konstruktionen
Limfliksvinkel
Snedskärning i limflikens ändar; underlättar vikning och resning.
Flikspalt
Spalt mellan intilliggande flikar respektive väggar; minst ungefär materialtjockleken.
Lock
Ovansidans förslutning: flikar som på slitslådan, helt överlappande ytterflikar eller öppet.
Bottenflikarnas överlappning
Överlappning av flikarna 3 och 4 utanför förslutningen.
Vanliga frågor
Är hela lådan utan limning?
Nej. Limfliken limmas till sidoskarven. Endast låsbottnen stängs utan tejp vid resning. Vid mötande lockflikar anger monteringsbeskrivningen tejpning upptill efter fyllning. Skilj mellan sidoskarv, botten och lock vid avstämningen med produktionspartnern.
I vilken ordning stänger jag bottnen?
Vik först in de korta sidoflikarna. Lägg den långa fliken med tungan över dem och stäng sedan fliken med låstungan. Låstungan går då in under tungan. Kontrollera på ett markerat prov att den går in utan att rivas och att bottnen förblir stängd efter fyllning.
Kan jag förlänga låstungan hur mycket som helst?
noseLength har ett allmänt intervall på 10–60 mm. Dessutom måste låstungan passa i bottenöppningen; noseLength.fitsOpening kontrollerar detta utifrån geometrin. Startvärdet är 20 mm. Större längd förbättrar inte automatiskt förslutningen. Anpassa överlappning och låstunga tillsammans och testa instickningen.
