Коробка зі зворотними вставними клапанами

Верхній вставний клапан розташований спереду, нижній — ззаду. З внутрішнього розміру коробка зі зворотними вставними клапанами обчислює свої стінки, пилозахисні клапани та закривання. Показана розгортка походить із версії 3 з вимкненим отвором для підвішування; макет, виробничу розгортку та звіт можна разом експортувати в технічному ядрі.

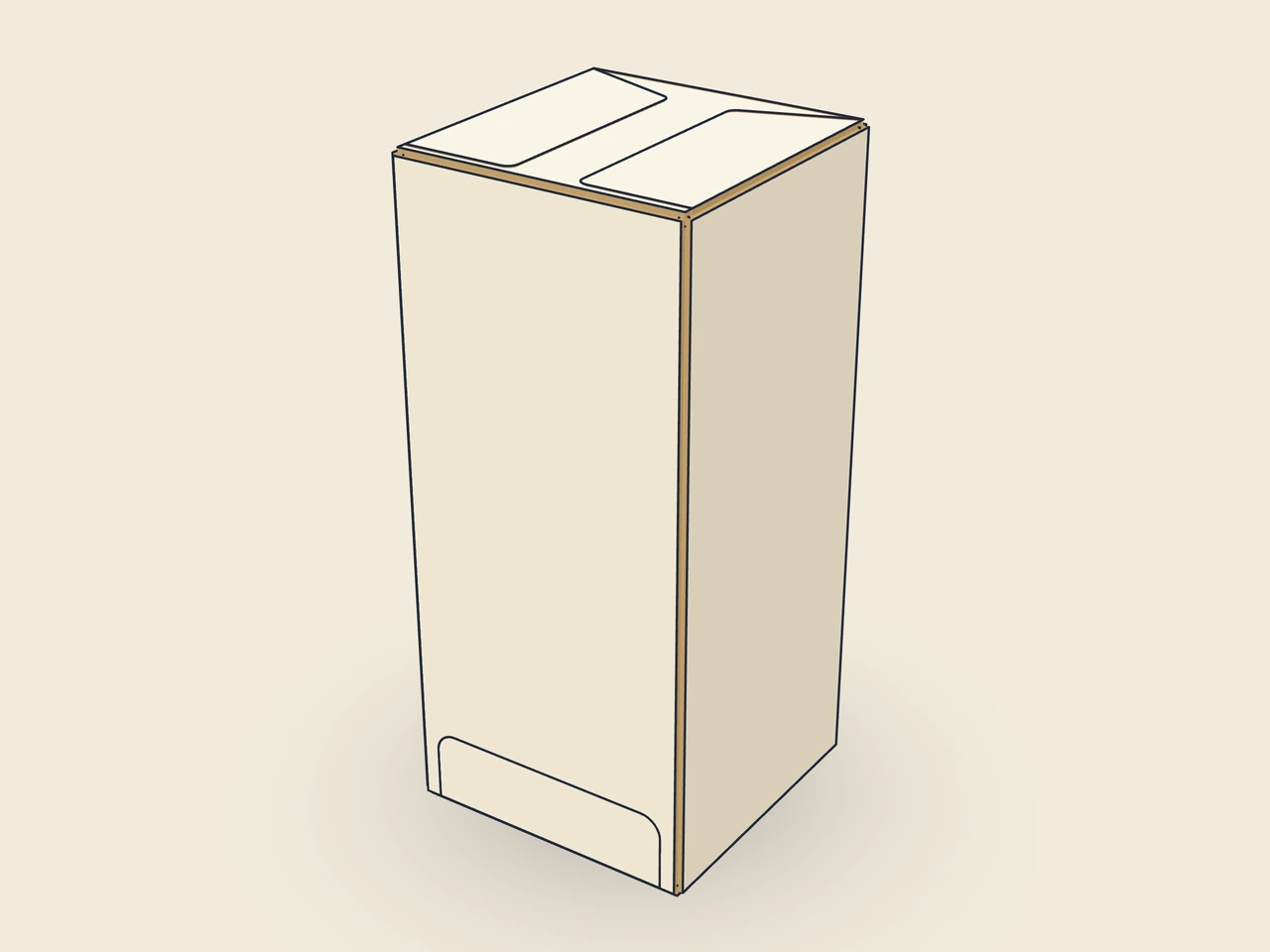

Інтерактивний 3D-перегляд складання

03 / КОРОБКА

Спрощена демонстраційна модель без товщини матеріалу, не в масштабі.

Ідентифікатор шаблону: carton.tuckend.reverse
Конструкція: Складані коробки
Поточна версія шаблону: V3
Версія контуру в попередньому перегляді: V3

Як влаштована форма

Клейовий клапан, ліва сторона, передня стінка, права сторона та задня стінка утворюють оболонку. На відміну від прямого варіанта, дно вставляється ззаду. Пилозахисні клапани закриваються збоку під вставними. Це змінює розміщення дна та орієнтацію читання макета; таке розміщення не обіцяє меншої витрати матеріалу.

Як її скласти

Попередньо зігни заготовку по всіх лініях бігування. Приклей клейовий клапан до внутрішнього боку протилежної стінки й склади коробку пласко. Для наповнення розправ, загни пилозахисні клапани й встав вставні клапани спереду та ззаду.

Матеріал і напрям волокон

Напрям волокон паралельно висоті: бігування стінок проходить уздовж волокон і згинається чисто (перевір із тестовою друкарнею).

Перевірте посадку, складання і закривання на зразку із запланованого матеріалу. Товщину матеріалу, напрям волокон і обробку узгодьте з друкарнею.

Розміри зображеного прикладу

55 × 55 × 125 mm

5.5 × 5.5 × 12.5 cm2.17 × 2.17 × 4.92 in / ″

Довжина: 55 mmШирина: 55 mmВисота: 125 mm

Внутрішній розмір

Ці розміри належать до попереднього перегляду, а не до фіксованого розміру упаковки. Застосунок перераховує розгортку під ваші власні розміри.

Що врахувати для цієї конструкції

Клейовий клапан

Ширина клейового клапана, яким заготовка склеюється в трубку. Матеріал потребує мінімальної ширини.

Кут клейового клапана

Скіс на кінцях клейового клапана; полегшує згинання та розправлення.

Глибина вставляння

Наскільки глибоко вставний клапан входить у коробку; щонайбільше приблизно половина ширини (для поштової коробки — висота).

Радіус вставного клапана

Радіус кута вставного клапана; обмежений половиною ширини клапана або глибиною вставляння.

Плече вставного клапана

Бічне звуження вставного клапана щодо кришки для легкого вставляння.

Часті запитання

Де розташований нижній вставний клапан?

Він розташований ззаду; верхній залишається спереду. Отже, закривання вставляються з протилежних стінок. Для макета розглянь поверхню дна та орієнтацію читання на розправленому зразку. Тому друковане зображення прямого варіанта не можна без перевірки перенести на зворотне розміщення.

Коли потрібен технологічний виріз пилозахисного клапана?

V2 та V3 містять dustFlapRelief. Ця відстань відокремлює пилозахисний клапан від кришки вздовж бігування та має відповідати товщині матеріалу й мінімуму машини. Не зменшуй її лише заради щільнішого контуру. Перевір виріз під час попереднього згинання та загинання нижніх клапанів на майбутньому картоні.

Чи завжди є отвір для підвішування?

Ні. Версія 3 починається з hangHole=none. Лише інший вибір створює верхню панель ззаду та відповідний виріз. Ширина, висота чи діаметр залежать від форми отвору. Перевір залишкові перемички й фактичне підвішування на зразку; експорт не підтверджує вантажності.
