JetDielineLimflap
Bredden af limflappen, som limer emnet sammen til et rør. Materialet kræver en minimumsbredde.
Forsendelseskasser af bølgepap / JETDIELINE
Æske med bærehåndtag
Æske med bæregreb af bølgepap med låsebund. To fuldt overlappende lågflapper har grebsudskæringer over hinanden og limes over hele fladen; et ekstra greb indgår ikke i konstruktionen.
SkæringFold
Træk for at rotere
Interaktiv 3D-foldevisning
03 / ÆSKE
Forenklet visningsmodel uden materialetykkelse, ikke i målestok.

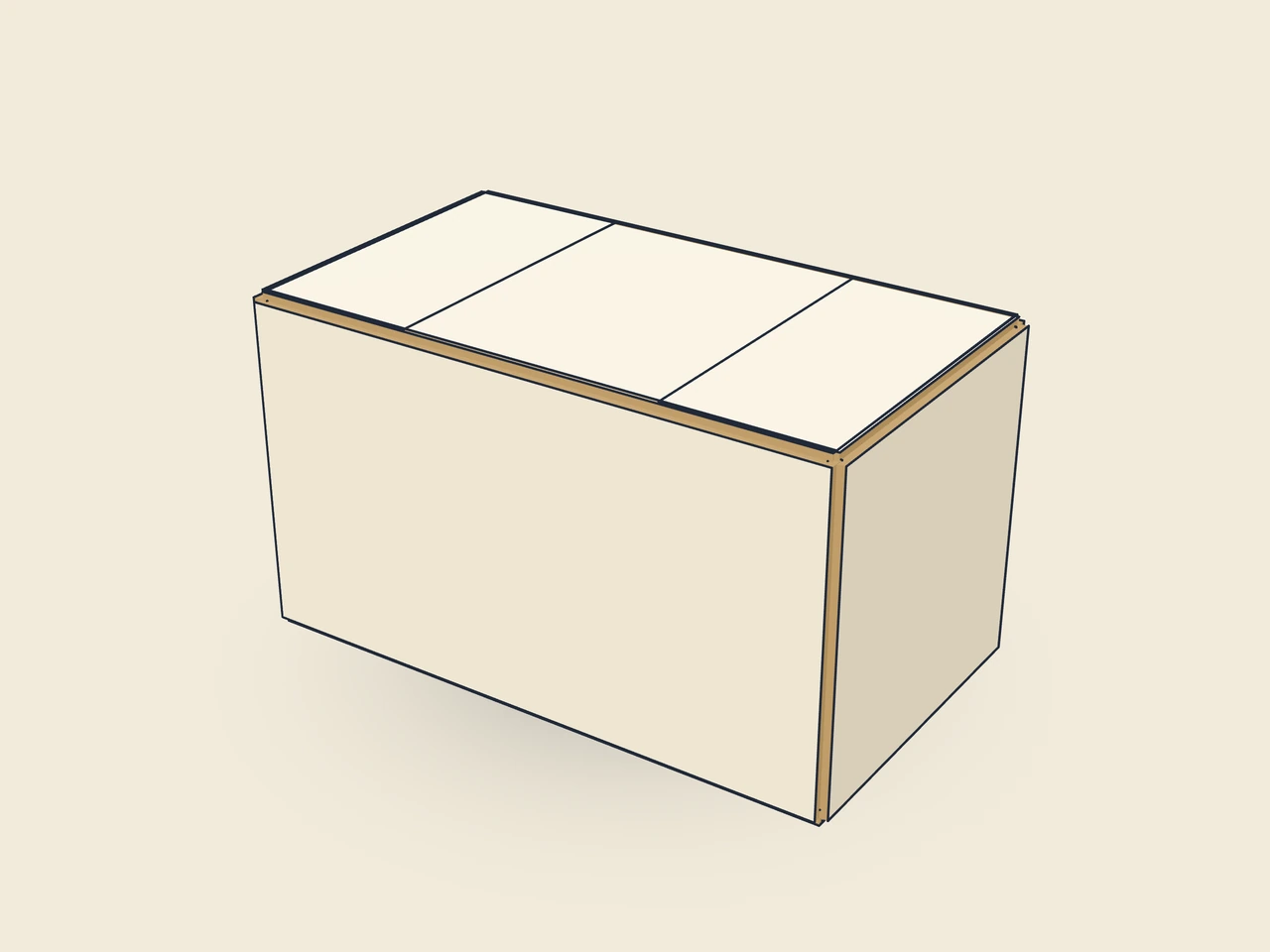

3D-visningen er ikke tilgængelig i denne browser. Billedet viser den foldede form.
- Skabelon-ID
corrugated.handle- Konstruktion
- Forsendelseskasser af bølgepap
- Aktuel skabelonversion
- V1
- Version af forhåndsvisningen af stansetegningen
- V1
Sådan er formen konstrueret
Bølgepapkasse med låsebund, hvis yderflapper øverst overlapper helt og limes; begge flapper har en grebsudskæring i midten, hvor hånden griber igennem – til transport uden ekstra greb.
Sådan samles den
Lim limflappen, rejs kassen, og luk låsebunden (sideflapper, flap med tunge, flap med tap under tungen). Efter fyldning foldes de øvre inderflapper ind, bagsidens yderflap lægges først og frontens ovenpå, så grebsudskæringerne ligger over hinanden, og flapperne limes over hele fladen.
Materiale og fiberretning
Bølgeretning parallel med højden: stabil ved stabling (kontrollér med prøvetrykkeri).
Afprøv pasform, foldning og lukning på en prøve af det tilsigtede materiale. Aftal materialetykkelse, fiberretning og produktionstrin med dit trykkeri.
Mål på det viste eksempel
400 × 220 × 220 mm40 × 22 × 22 cm15.75 × 8.66 × 8.66 in / ″
Længde: 400 mmBredde: 220 mmHøjde: 220 mm
Indvendige mål
Disse mål beskriver forhåndsvisningen, ikke en fast emballagestørrelse. Appen genberegner stansetegningen efter dine egne mål.
Hvad du skal overveje ved denne konstruktion
Limflapvinkel
Skråkant i limflappens ender; letter foldning og oprejsning.
Flapspalte
Spalte mellem tilstødende flapper eller vægge; mindst cirka materialetykkelsen.
Bundflappernes overlapning
Overlapning af flapperne 3 og 4 uden for lukningen.
Låsetappens længde
Længden af tappen på flap 4, som griber under tungen på flap 3.
Ofte stillede spørgsmål
Er grebet en påmonteret del?
Nej. Begge øvre yderflapper har en langhulsudskæring. Efter lukning ligger udskæringerne over hinanden og danner håndåbningen. Lågflapperne limes over hele fladen. Et plastgreb eller et ekstra bærebånd hører ikke til denne model og kan ikke loves ud fra den.
Hvilken last må æsken bære?
Kataloget og startprofilen angiver ingen godkendt bærelast. Mellemstykker omkring grebet, bølgepap, limning og låsebund bestemmer tilsammen bæreevnen. Startkørslen kontrollerer geometri og fremstillingsegnethed. Udfør belastningstest med det faktiske indhold, og få produktionspartneren til at bekræfte konstruktionen, før du angiver en bærelast.
Hvorfor er et længere greb ikke altid muligt?
Grebet skal ligge mellem inderflapperne uden at fjerne de resterende mellemstykker. gripLength.geometric.betweenInnerFlaps tager højde for denne flade. Tabelintervallet 60 til 200 mm er derfor kun det generelle interval. Ved en kort kasse kan en værdi inden for det allerede være ugyldig på grund af den konkrete geometri.
