Beispielprojekt / JETDIELINE
Parfümschachtel: von den Maßen bis zu den Übergabedateien
Ein durchgerechnetes Beispiel aus JetDieline: eine Steckbodenschachtel mit 52 × 52 × 140 mm Innenmaß aus Faltschachtelkarton 300 g/m². Alle Zahlen und Bilder auf dieser Seite stammen aus den echten Ausgaben der App. Die Prüfung in JetDieline ersetzt nicht die Abnahme durch deine Druckerei.
Vorlage und Maße

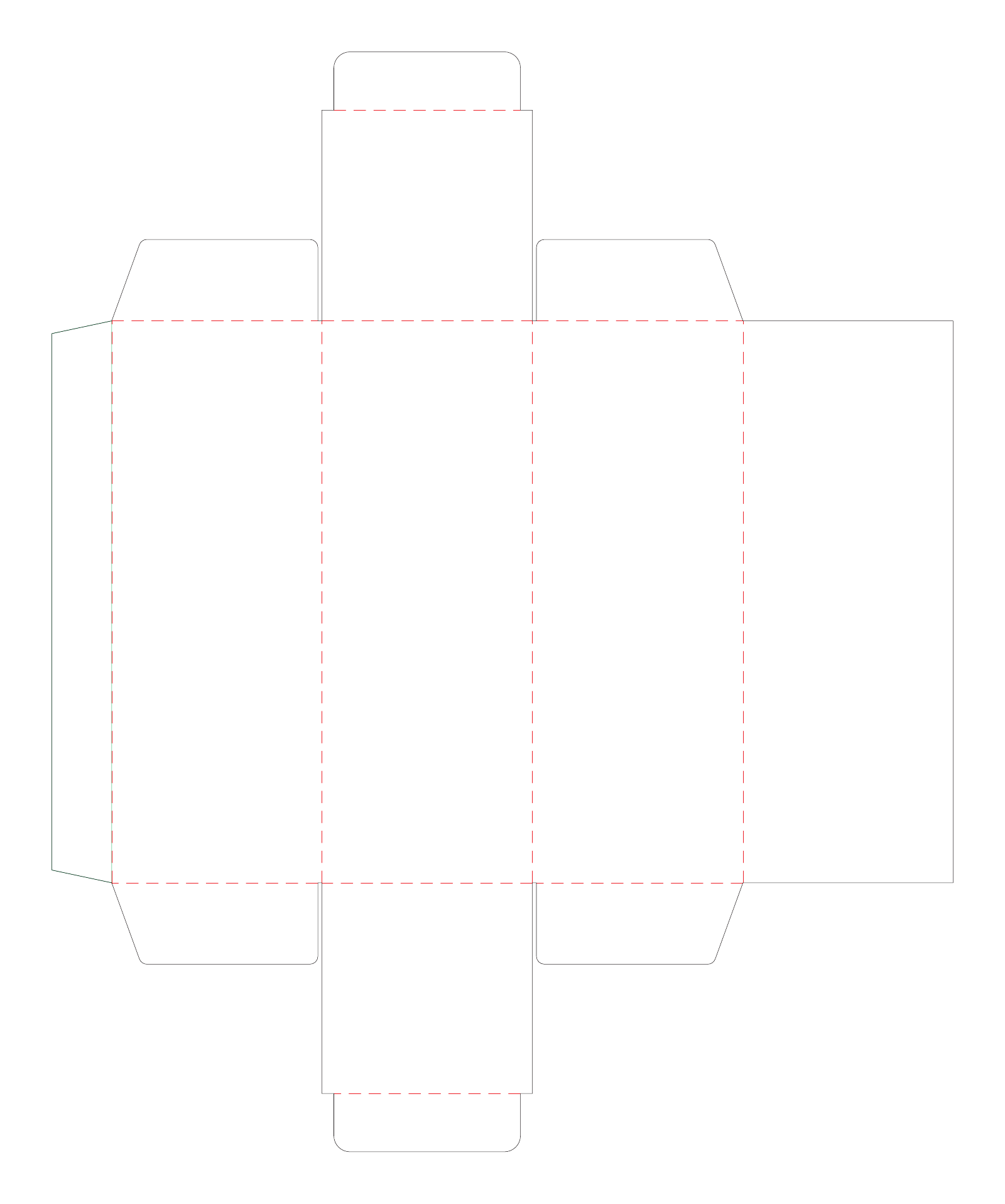

Du startest mit der Vorlage „Steckbodenschachtel gerade“ und gibst das Innenmaß ein: 52 × 52 × 140 mm. Als Material ist Faltschachtelkarton 300 g/m² hinterlegt, als Produktion Digitaldruck in Kleinauflage auf einem Schneidetisch mit 750 × 530 mm. Aus diesen Angaben entsteht die Dieline mit getrennten Schnitt- und Rilllinien, Klebelasche, Staubklappen und Einstecklaschen. Das Beispiel liegt der App als fertiges Projekt bei.
- Vorlage: Steckbodenschachtel gerade (carton.tuckend.straight, Version 1)
- Innenmaß: 52 × 52 × 140 mm
- Material: Faltschachtelkarton 300 g/m², Nenndicke 0,35 mm
- Produktion: Digitaldruck Kleinauflage, Schneidetisch 750 × 530 mm
Konstruktion und Kennzahlen
JetDieline berechnet aus den Maßen den Zuschnitt und nennt die Kennzahlen dazu. Der Zuschnitt der Parfümschachtel passt in ein Hüllrechteck von 225,9 × 275,6 mm und hat 426,0 cm² Fläche. Schnittlänge, Rilllänge und Klebefläche stehen im Produktionsbericht neben den Parametern der Konstruktion, etwa 15 mm Klebelasche und 15 mm Einstecktiefe. Die Faltprüfung vergleicht den gefalteten Körper mit dem Außenmaß von 52,7 × 52,7 × 140,7 mm.
- Zuschnitt (Hüllrechteck): 225,9 × 275,6 mm
- Zuschnittfläche: 426,0 cm², Verschnitt im Hüllrechteck 31,6 %

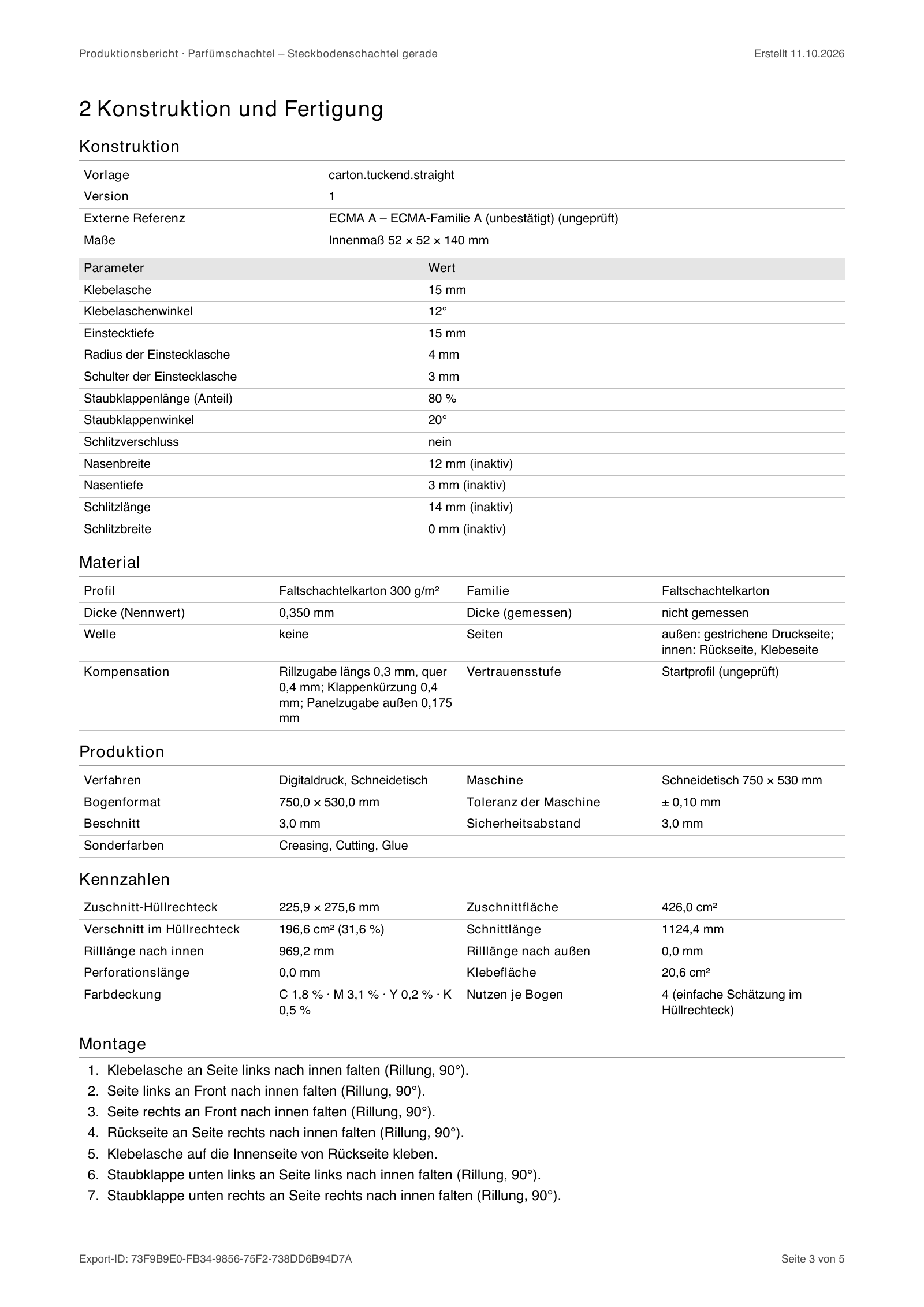

- Schnittlänge 1124,4 mm, Rilllänge 969,2 mm, Klebefläche 20,6 cm²
- Faltmodell: 13 Panels, 12 Scharniere; Faltprüfung 0 Warnungen, 9 Hinweise
- Laufrichtung: senkrecht, parallel zur Höhe (Empfehlung der Vorlage)
Artwork

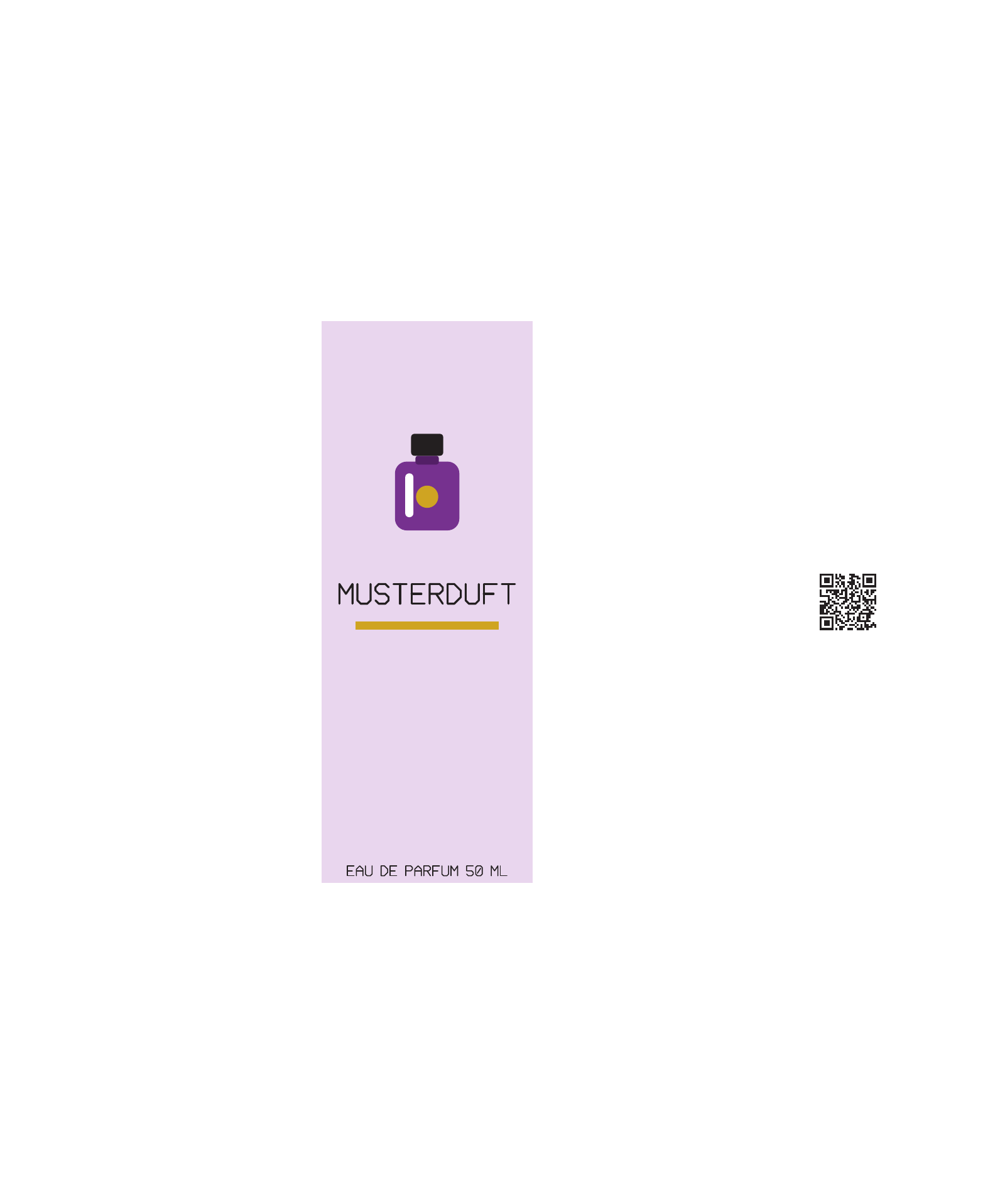

Das Artwork liegt als eigene Ebene über der Konstruktion. Im Beispiel sind es sechs Elemente: Hintergrund, Farbband, Logo, Produktname, Hinweistext und QR-Code. Die Front trägt eine Farbfläche mit Logo und dem Namen „MUSTERDUFT“, der QR-Code sitzt auf der Rückseite. Das Artwork-PDF enthält nur die Druckdaten ohne Stanzlinien. Texte werden als Pfade ausgegeben, die Farben sind als CMYK-Prozessfarben angelegt.
- 6 Artwork-Elemente: Hintergrund, Farbband, Logo, Produktname, Hinweistext, QR-Code
- 6 CMYK-Prozessfarben im Bericht aufgeführt
- Text als Pfade (eigene Strichschrift), keine Bilder im Projekt
- Beschnitt 3,0 mm, Sicherheitsabstand 3,0 mm
Prüfung und Befunde
Vor dem Export prüft JetDieline Geometrie, Herstellbarkeit und Druckdaten. Das Beispiel meldet zwei Befunde. Eine Warnung: Der Hinweistext auf der Front liegt 1 mm von der Rillung entfernt, die Sicherheitszone beträgt 3 mm. Im Beispiel ist das Absicht, damit du den Befund siehst. Dazu ein Hinweis: Das Materialprofil nutzt Startwerte und ist nicht kalibriert. Beide Befunde sperren den Export nicht. Die Prüfung ersetzt nicht die Abnahme durch die Druckerei.
- 2 Befunde: 1 Warnung (ART-001), 1 Hinweis (MFG-006)
- ART-001: Hinweistext 1 mm von der Rillung, Sicherheitszone 3 mm
- MFG-006: Materialprofil nutzt Startwerte, nicht kalibriert
- Exportsperre: Export freigegeben; keine Überschreibungen
- Im Bericht: „Prototyp geprüft: nein“
Export und Übergabe

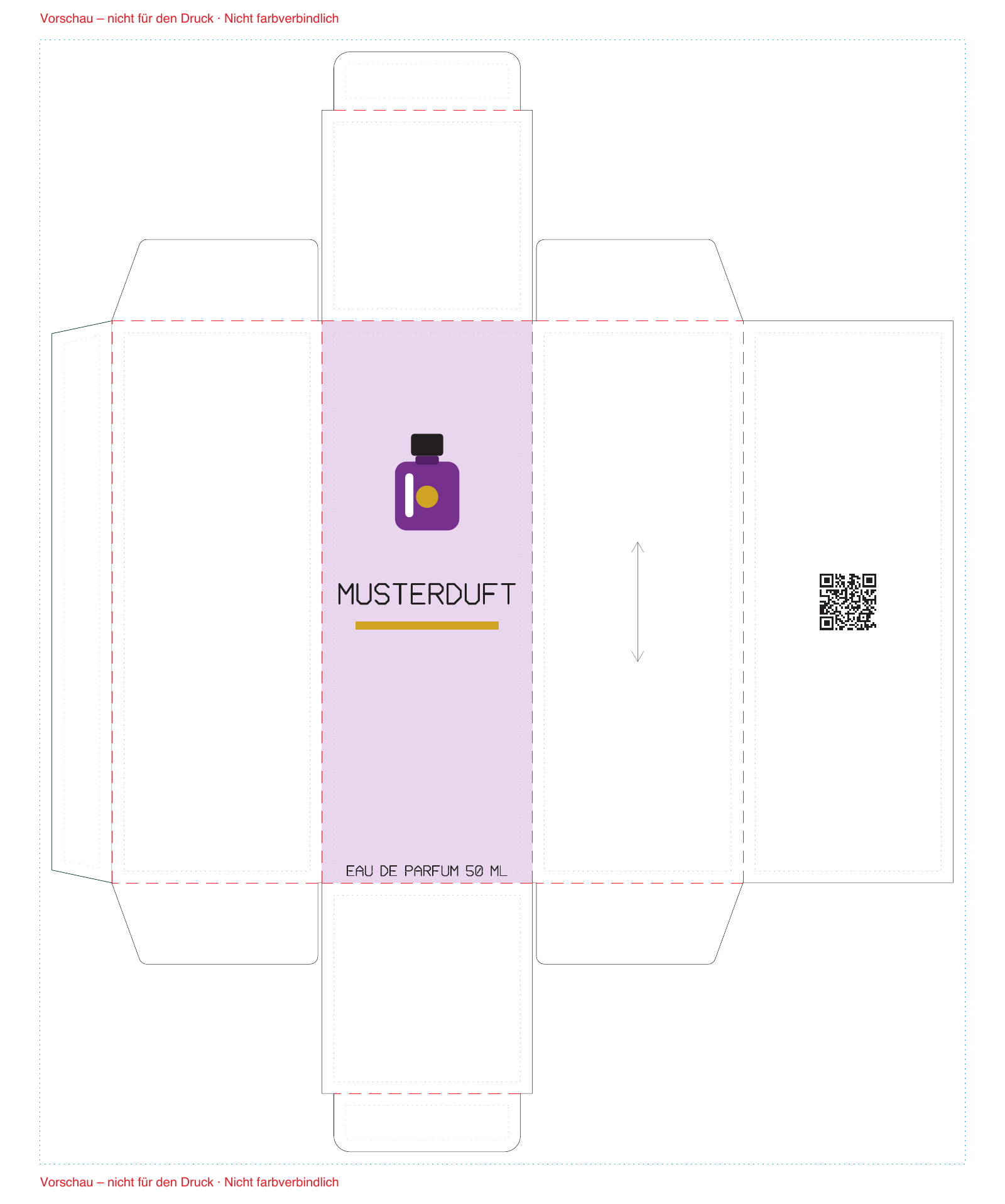

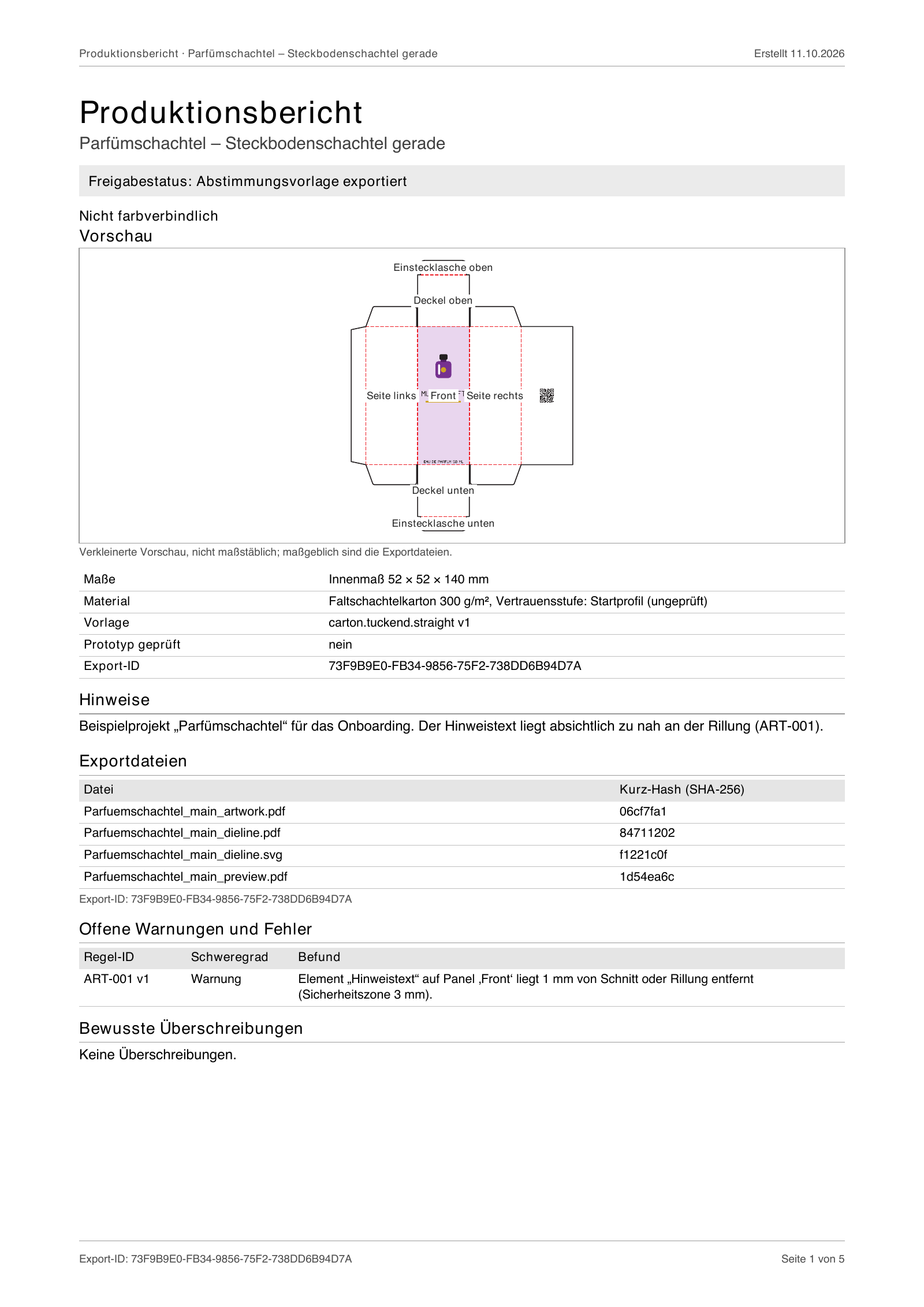

Ein Export schreibt sechs Dateien: Artwork-PDF, Dieline als PDF und SVG, Vorschau-PDF, einen Produktionsbericht mit fünf Seiten und ein Manifest. Die Vorschau legt Artwork und Stanzlinien übereinander und ist als „nicht für den Druck“ gekennzeichnet. Der Bericht listet die Dateien mit Kurz-Hash, alle Befunde, Farben, die Montage in 13 Schritten und ein Freigabefeld für Kunde und Druckerei. Eine gemeinsame Export-ID verbindet die Dateien.
- 6 Dateien je Export, zusammen rund 49 KB
- Produktionsbericht: 5 Seiten A4
- Manifest mit SHA-256-Prüfsumme je Datei und Export-ID
- Freigabestatus nach dem Export: Abstimmungsvorlage exportiert
- Montage im Bericht: 13 Schritte
Bogenbelegung

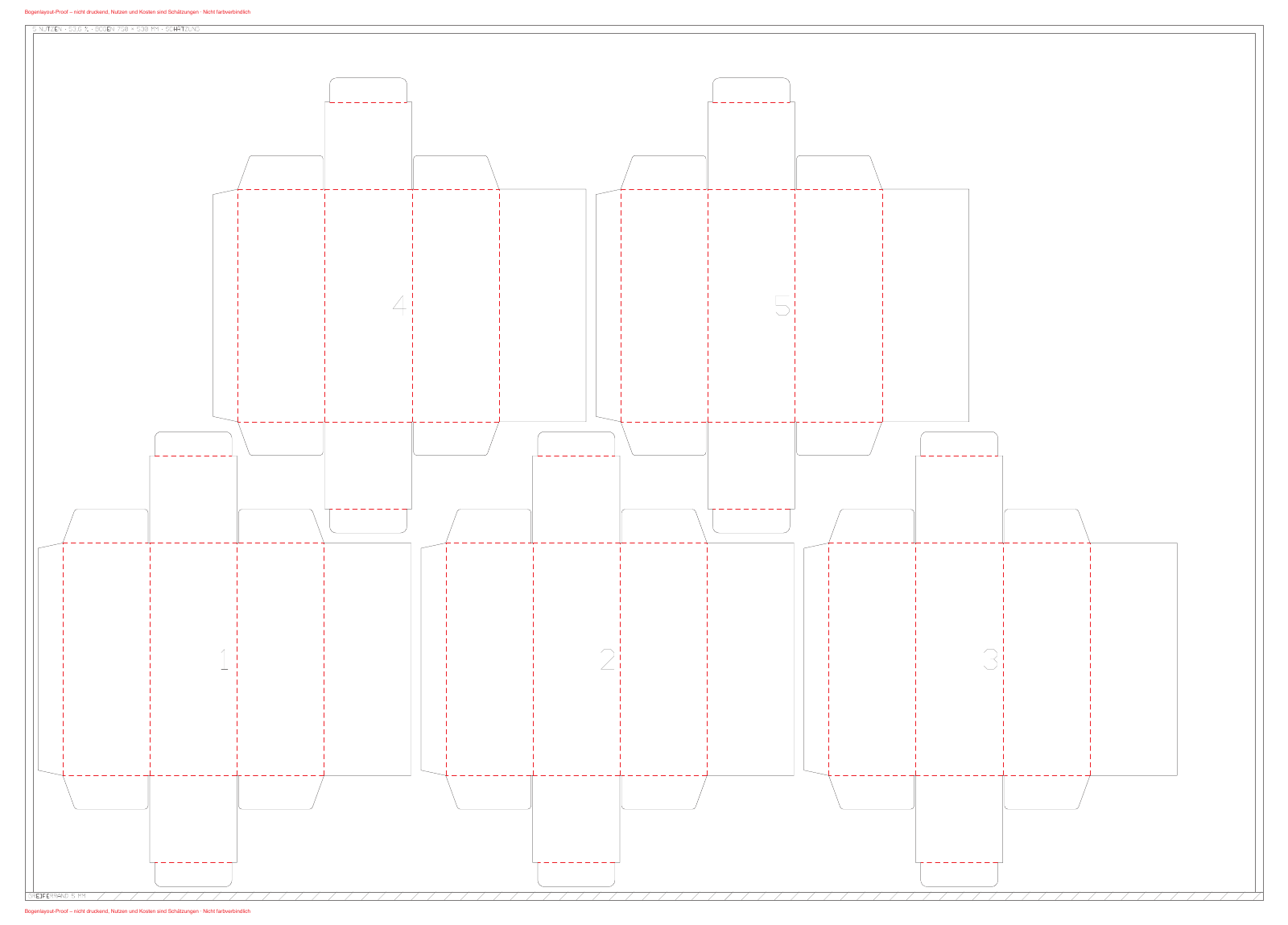

Die Nutzenberechnung setzt die echte Außenkontur des Zuschnitts auf den Bogen der Maschine. Auf 750 × 530 mm passen im Beispiel fünf Nutzen, mit versetzten Reihen und 6 mm Steg. Das einfache Raster der Hüllrechtecke käme auf vier. Die Ausnutzung des Bogens liegt bei 53,6 %. Greiferrand, Bogenrand und Steg sind Startwerte, die Laufrichtung des Bogens ist nicht festgelegt. Kläre diese Angaben mit deiner Druckerei. Das Bogenlayout ist ein nicht druckender Proof.
- 5 Nutzen je Bogen 750 × 530 mm (Reihen versetzt, Drehung 0°)
- Vergleich: 4 Nutzen im Raster der Hüllrechtecke
- Ausnutzung 53,6 %, Verschnitt 46,4 %
- Greiferrand 5 mm, Bogenrand 5 mm, Steg 6 mm (Startwerte, zu prüfen)
Dateien der Übergabe
- Artwork-PDF
- Druckdaten ohne Stanzlinien, mit Beschnitt; für den Druck.
- Dieline-PDF
- Schnitt- und Rilllinien ohne Artwork; für Stanzform oder Schneidetisch.
- Dieline-SVG
- Dieselbe Dieline als SVG zum Weiterverarbeiten in Grafik- und Schneidesoftware.
- Vorschau-PDF
- Artwork und Stanzlinien übereinander zur Abstimmung; nicht für den Druck, nicht farbverbindlich.
- Produktionsbericht (PDF)
- Fünf Seiten mit Maßen, Material, Kennzahlen, Befunden, Farben, Montage und Freigabefeld für Kunde und Druckerei.
- Export-Manifest (JSON)
- Maschinenlesbare Zusammenfassung: Maße, Parameter, Profile, Befunde, Export-ID und SHA-256-Prüfsumme jeder Datei.
- Bogenlayout-PDF
- Nicht druckender Proof der Bogenbelegung mit allen Nutzen und Greiferrand; entsteht über die Nutzenberechnung.
Häufige Fragen
Sind die Zahlen auf dieser Seite echt?
Ja. Maße, Kennzahlen, Befunde und Dateiliste stammen aus der Ausgabe von JetDieline 1.0.0 für das mitgelieferte Beispielprojekt „Parfümschachtel“. Die Bilder sind gerasterte Seiten der exportierten PDF-Dateien.
Warum enthält das Beispiel eine Warnung?
Der Hinweistext liegt absichtlich 1 mm neben der Rillung, obwohl die Sicherheitszone 3 mm beträgt. So siehst du, wie die Prüfung einen Befund meldet (ART-001). Die Warnung sperrt den Export nicht und steht im Bericht unter den offenen Warnungen.
Ersetzt die Prüfung die Abnahme durch die Druckerei?
Nein. Der Produktionsbericht hält es selbst fest: Druckfreigabe und physische Maßprüfung liegen bei dir und der Druckerei. Die Vorschau ist nicht farbverbindlich, und das Materialprofil des Beispiels nutzt ungeprüfte Startwerte.
Warum nennt der Bericht vier Nutzen und die Bogenbelegung fünf?
Der Bericht schätzt einfach über das Hüllrechteck des Zuschnitts und kommt auf vier. Die Nutzenberechnung arbeitet mit der echten Außenkontur, versetzt die Reihen und erreicht fünf. Beide Werte sind Schätzungen; Ränder und Steg sind Startwerte.
Welches Außenmaß hat die fertige Schachtel?
Das Maßmodell nennt 52,7 × 52,7 × 140,7 mm bei 52 × 52 × 140 mm Innenmaß und 0,35 mm Kartondicke. Die Faltprüfung bestätigt den gefalteten Körper innerhalb der Toleranz von 1,2 mm. Ein gefertigter Prototyp wurde dafür nicht gemessen.
Kann ich das Beispiel mit eigenen Maßen durchrechnen?
Ja. Du kannst die Maße des Projekts ändern; die App berechnet die Konstruktion neu und erklärt die Änderung. Kennzahlen, Befunde und Nutzen gelten dann für deine Maße und weichen von den Werten auf dieser Seite ab.
