JetDielineKlebelasche
Breite der Klebelasche, mit der der Zuschnitt zur Röhre verklebt wird. Das Material verlangt eine Mindestbreite.
Faltschachteln / JETDIELINE
Steckbodenschachtel gerade
Aus Innenmaß werden Zuschnitt, Rillungen und Laschen berechnet. Das Ergebnis sind Artwork-PDF, Produktions-Dieline und Bericht für die Druckerei.
SchnittFalz
Zum Drehen ziehen
Interaktive 3D-Faltansicht
03 / SCHACHTEL
Vereinfachtes Anzeigemodell ohne Materialdicke, nicht maßstäblich.

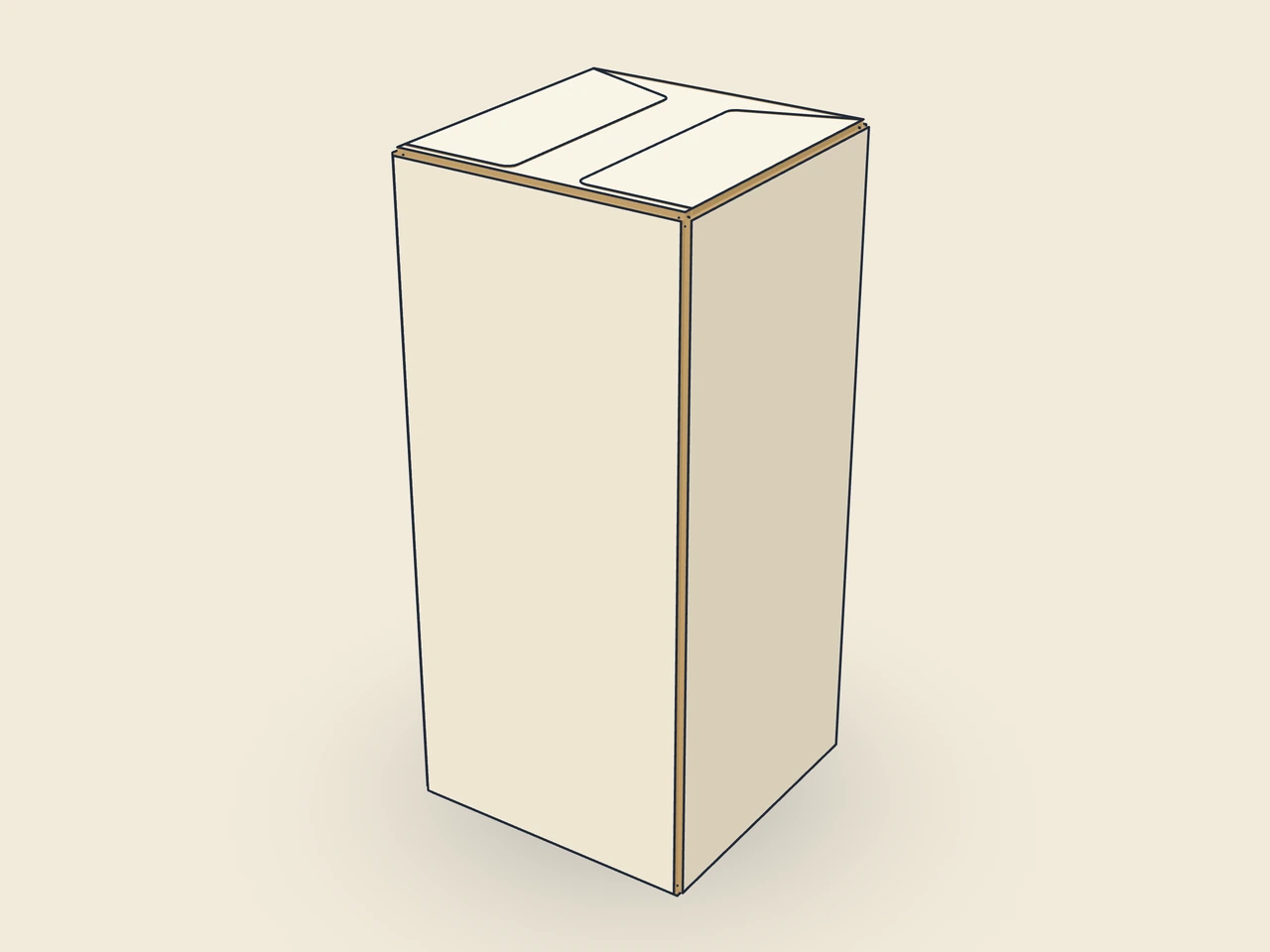

Die 3D-Ansicht ist in diesem Browser nicht verfügbar. Das Bild zeigt die gefaltete Form.
- Vorlagen-ID
carton.tuckend.straight- Konstruktion
- Faltschachteln
- Aktuelle Vorlagenversion
- V3
- Version der Konturvorschau
- V2
So ist die Form aufgebaut
Von links nach rechts folgen Klebelasche, linke Seite, Front, rechte Seite und Rückseite. Beide Einstecklaschen sitzen an der Front. Die Staubklappen liegen an den Seiten.
So wird sie zusammengebaut
Zuschnitt an allen Rillungen vorbrechen. Klebelasche auf die Innenseite der gegenüberliegenden Wand kleben und die Schachtel flachlegen. Zum Befüllen aufrichten, Staubklappen einfalten und Einstecklaschen einstecken.
Material und Laufrichtung
Laufrichtung parallel zur Höhe (prüfen)
Teste Passung, Faltung und Verschluss an einem Muster aus dem vorgesehenen Material. Materialdicke, Laufrichtung und Verarbeitung stimmst du mit deiner Druckerei ab.
Maße des gezeigten Beispiels
55 × 55 × 125 mm5.5 × 5.5 × 12.5 cm2.17 × 2.17 × 4.92 in / ″
Länge: 55 mmBreite: 55 mmHöhe: 125 mm
Innenmaß
Diese Maße gehören zur Vorschau, nicht zu einer festen Verpackungsgröße. Die App berechnet den Zuschnitt für deine eigenen Maße neu.
Worauf du bei dieser Konstruktion achtest
Klebelaschenwinkel
Schräge an den Enden der Klebelasche; erleichtert Falten und Aufrichten.
Einstecktiefe
Wie tief die Einstecklasche in die Schachtel greift; höchstens etwa die halbe Breite (beim Mailer die Höhe).
Radius der Einstecklasche
Eckenradius der Einstecklasche; begrenzt durch die halbe Laschenbreite bzw. Einstecktiefe.
Schulter der Einstecklasche
Seitlicher Einzug der Einstecklasche gegenüber dem Deckel, damit sie leicht einsteckt.
Häufige Fragen
Was unterscheidet gerade und umgekehrt?
Bei der geraden Steckbodenschachtel sitzen beide Einstecklaschen an der Front. Bei der umgekehrten Konstruktion sitzt die untere Lasche an der Rückseite. Das verändert den Verschluss und die Leserichtung einzelner Flächen. Prüfe deshalb das Artwork und den Befüllablauf an der passenden Konstruktion.
Welches Innenmaß brauche ich für ein 50-ml-Glas?
Die Füllmenge bestimmt die Außenmaße des Glases nicht. Miss Durchmesser und Gesamthöhe einschließlich Verschluss. Das erforderliche Spiel hängt vom Einsetzen, vom Material und von einer möglichen Einlage ab. Ein fertiges Innenmaß lässt sich ohne diese Angaben nicht nennen; bestätige es am Muster.
Wie groß muss die Klebelasche sein?
Der Parameterbereich und der Startwert stehen in der Tabelle. Entscheidend ist zusätzlich das Minimum im Materialprofil. Klebstoff, Produktionsablauf und Werkstoff können weitere Anforderungen stellen. MFG-001 weist auf eine zu schmale Klebelasche hin; die endgültige Breite bestätigst du mit deiner Druckerei.
