Mailer-Box

Versandschachtel mit Steckdeckel und Staubklappen aus Welle E oder Mikrowelle. Innendruck, doppelte Wände und Größenserien sind Teil derselben Konstruktion.

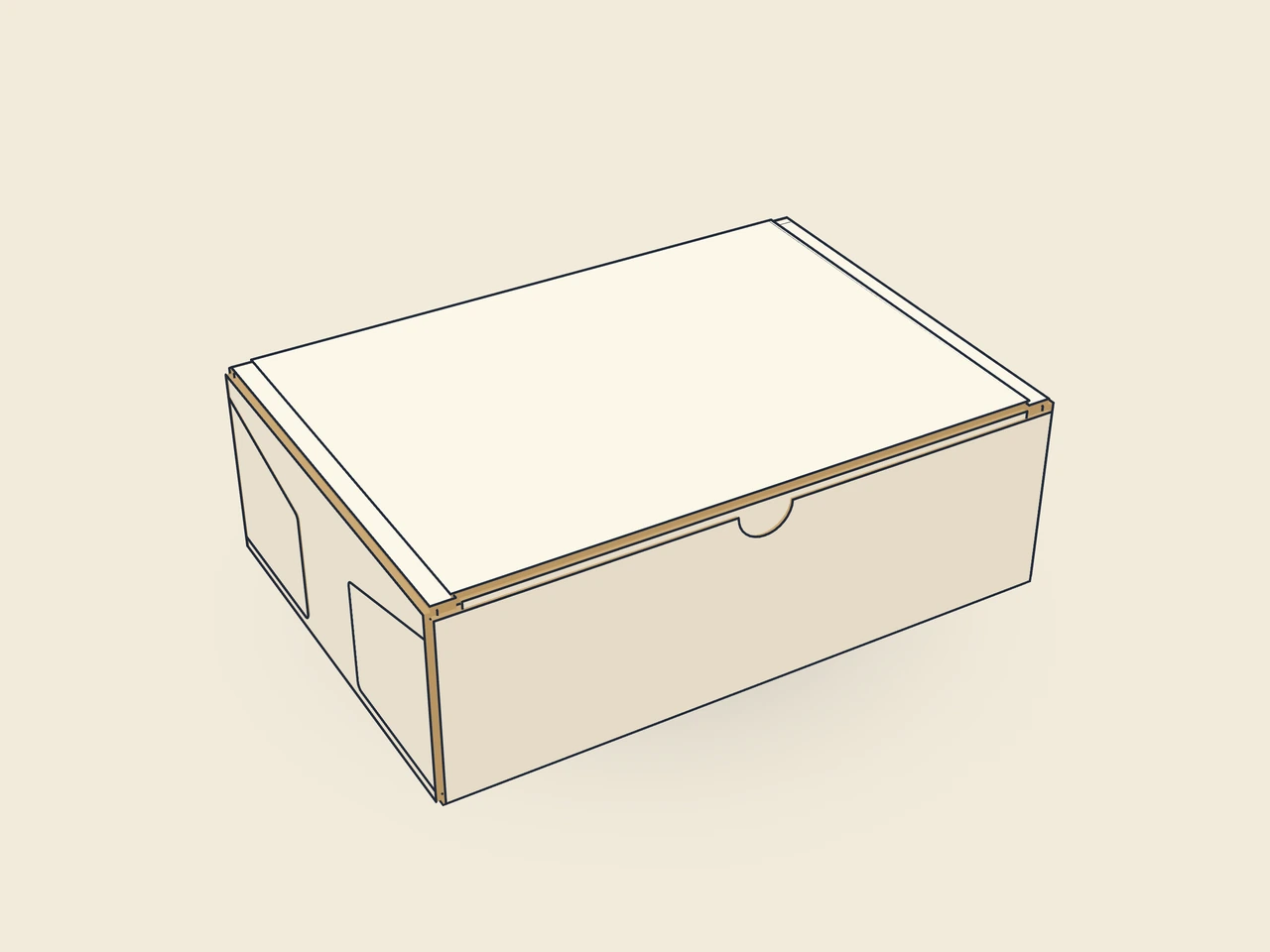

Mailer-Box — Konturvorschau des dokumentierten Beispiels. Die passenden Maße und das Produktionsmaterial legst du in JetDieline fest.

Interaktive 3D-Faltansicht

03 / SCHACHTEL

Vereinfachtes Anzeigemodell ohne Materialdicke, nicht maßstäblich.

Vorlagen-ID: corrugated.mailer
Konstruktion: Versandkartons
Aktuelle Vorlagenversion: V3
Version der Konturvorschau: V2

So ist die Form aufgebaut

Der Boden liegt in der Mitte des Zuschnitts. Doppelte Seitenwände werden umgeschlagen und über Verriegelungsnasen im Boden gehalten; Ohren und Staubklappen schließen seitliche Öffnungen. Ein Daumenausschnitt erleichtert den Zugang zum Steckdeckel.

So wird sie zusammengebaut

Vorder- und Rückwand aufrichten und die Ohren nach innen falten. Seitenwände darüber aufrichten, den Umschlag nach innen falten und die Nasen in die Bodenschlitze stecken. Nach dem Befüllen den Deckel schließen, Staubklappen einfalten und die Einstecklasche einstecken.

Material und Laufrichtung

Laufrichtung senkrecht auf dem Zuschnitt (prüfen)

Teste Passung, Faltung und Verschluss an einem Muster aus dem vorgesehenen Material. Materialdicke, Laufrichtung und Verarbeitung stimmst du mit deiner Druckerei ab.

Maße des gezeigten Beispiels

250 × 180 × 80 mm

25 × 18 × 8 cm9.84 × 7.09 × 3.15 in / ″

Länge: 250 mmBreite: 180 mmHöhe: 80 mm

Innenmaß

Diese Maße gehören zur Vorschau, nicht zu einer festen Verpackungsgröße. Die App berechnet den Zuschnitt für deine eigenen Maße neu.

Worauf du bei dieser Konstruktion achtest

Umschlagbreite

Breite des Umschlags der doppelten Wand (Rillung zu Rillung); nimmt die Klappen in der Tasche auf.

Klappenspalt

Spalt zwischen benachbarten Klappen bzw. Wänden; mindestens etwa die Materialstärke.

Ohrenlänge (Anteil)

Länge der Ohren bzw. Eckklappen als Anteil der halben Innenbreite.

Deckel-Staubklappen (Anteil)

Länge der Staubklappen am Deckel als Anteil der Innenhöhe.

Staubklappenwinkel

Schräge der Staubklappen (beim Mailer auch der Ohren); größere Winkel verhindern Kollisionen beim Falten.

Häufige Fragen

Welche Welle ist für den Mailer geeignet?

Das Katalogbeispiel nennt Welle E oder Mikrowelle. Startprofile für B und C sind ebenfalls vorhanden. Die Auswahl hängt vom Produkt und von der Produktion ab. Das Profil ist nicht kalibriert. Prüfe Passung, Verriegelung und Schutzwirkung am Zielmaterial, bevor du die Serie freigibst.

Warum hat der Mailer doppelte Wände?

Die Seitenwände werden nach innen umgeschlagen und über Nasen im Boden gehalten. Die Ohren liegen darin. Die mehrfachen Faltungen verändern den verfügbaren Raum und addieren Rillkompensation. Die Vorschau zeigt diese Konstruktion, bestätigt aber keine Belastbarkeit; die prüfst du am physischen Muster.

Wie viel Spiel braucht mein Produkt?

Es gibt keinen pauschalen Wert für jedes Produkt. Miss Produkt, Einlage und Verschluss und berücksichtige den Befüllablauf. Das Materialprofil verändert die fertige Passung. Ein rechnerisch gültiges Innenmaß genügt deshalb nicht. Bestimme das Spiel mit einem Muster aus der tatsächlich verwendeten Wellpappe.
