Δίσκος με αρθρωτό καπάκι (Clamshell)

Ο δίσκος Clamshell συνδυάζει πάτο με κολλημένες γωνίες και αρθρωτό καπάκι στο πίσω τοίχωμα. Επιλέγεις πτερύγιο κουμπώματος ή κλείσιμο με γλωσσίδα και υπολογίζεις και τα δύο από εσωτερική ή εξωτερική διάσταση.

Τρόφιμα Εστίαση

Δίσκος με αρθρωτό καπάκι (Clamshell) — Προεπισκόπηση του αναπτύγματος κοπής του τεκμηριωμένου παραδείγματος. Ορίστε τις διαστάσεις και το υλικό παραγωγής στο JetDieline.

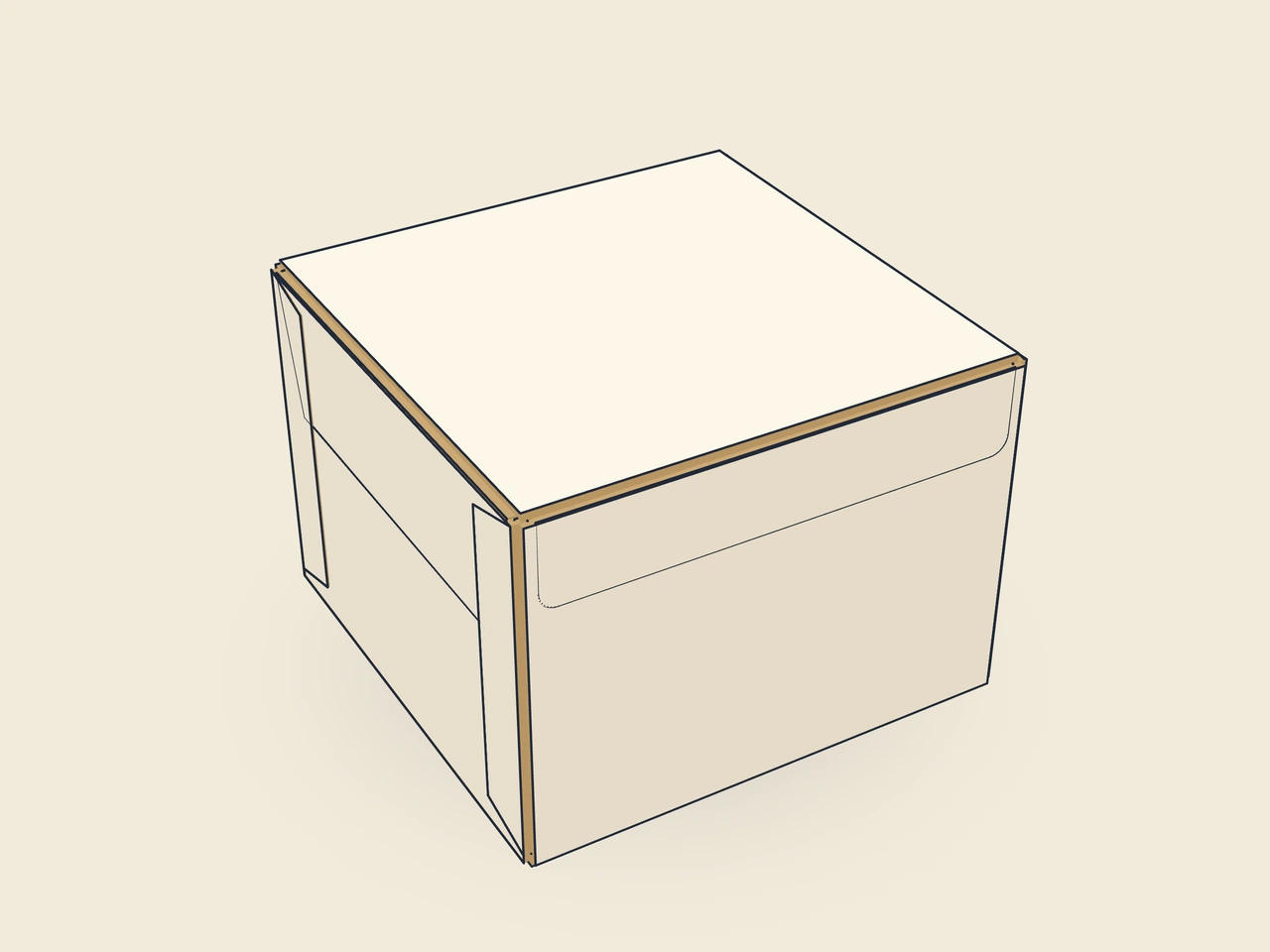

Διαδραστική προβολή δίπλωσης 3D

03 / ΚΟΥΤΙ

Απλοποιημένο μοντέλο προβολής χωρίς πάχος υλικού και όχι υπό κλίμακα.

Αναγνωριστικό προτύπου: carton.tray.hinged
Κατασκευή: Τρόφιμα και εστίαση
Τρέχουσα έκδοση προτύπου: V1
Έκδοση προεπισκόπησης αναπτύγματος κοπής: V1

Πώς κατασκευάζεται το σχήμα

Πάτος, μπροστινό και πίσω τοίχωμα, ακραία τοιχώματα και τέσσερα γωνιακά πτερύγια κόλλησης σχηματίζουν τον δίσκο. Στο καπάκι βρίσκονται δύο πτερύγια προστασίας από σκόνη. Το κλείσιμο είναι είτε πτερύγιο που μπαίνει εσωτερικά είτε εξωτερικό μπροστινό τοίχωμα καπακιού με γλωσσίδα και σχισμή.

Πώς συναρμολογείται

Σήκωσε μπροστινό και πίσω τοίχωμα, δίπλωσε τα γωνιακά πτερύγια κόλλησης προς τα μέσα και άπλωσε κόλλα εξωτερικά, σήκωσε τα ακραία τοιχώματα και πίεσε. Γέμισε, δίπλωσε τα πτερύγια προστασίας από σκόνη καπακιού και κλείσε το καπάκι: βάλε το πτερύγιο κουμπώματος πίσω από το μπροστινό τοίχωμα ή τοποθέτησε το μπροστινό τοίχωμα καπακιού πάνω από το μπροστινό τοίχωμα και πίεσε τη γλωσσίδα μέσα από τη σχισμή.

Υλικό και φορά ινών

Φορά ινών παράλληλα στο μήκος όπως στον δίσκο: μπιγκ πάτου, άρθρωσης και πτερυγίων κόλλησης κατά μήκος, μπιγκ ακραίων τοιχωμάτων και πτερυγίων εγκάρσια· το καπάκι επανέρχεται λιγότερο στην άρθρωση (προς έλεγχο με συνεργαζόμενο τυπογραφείο).

Ελέγξτε την εφαρμογή, τη δίπλωση και το κλείσιμο σε δείγμα από το προβλεπόμενο υλικό. Συμφωνήστε το πάχος του υλικού, τη φορά των ινών και τα στάδια παραγωγής με το τυπογραφείο σας.

Συγκρίνετε ανοίγματα και κλεισίματα για το προϊόν τροφίμων σας. Ελέγξτε με τον κατασκευαστή το υλικό άμεσης επαφής και την αντοχή σε υγρασία και λίπος.

Διαστάσεις του εικονιζόμενου παραδείγματος

110 × 110 × 80 mm

11 × 11 × 8 cm4.33 × 4.33 × 3.15 in / ″

Μήκος: 110 mmΠλάτος: 110 mmΎψος: 80 mm

Εσωτερική διάσταση

Αυτές οι διαστάσεις περιγράφουν την προεπισκόπηση, όχι ένα σταθερό μέγεθος συσκευασίας. Η εφαρμογή επανυπολογίζει το ανάπτυγμα κοπής με τις δικές σας διαστάσεις.

Τι να λάβετε υπόψη για αυτή την κατασκευή

Γωνιακό πτερύγιο κόλλησης

Πλάτος πτερυγίων κόλλησης στα άκρα μπροστινού και πίσω τοιχώματος, που κολλώνται εσωτερικά στα ακραία τοιχώματα. Το υλικό απαιτεί ελάχιστο πλάτος· τα πτερύγια των δύο πλευρών δεν πρέπει να συναντώνται στο ακραίο τοίχωμα.

Λοξότητα γωνιακού πτερυγίου κόλλησης

Λοξότητα στα δύο άκρα γωνιακών πτερυγίων κόλλησης· το πτερύγιο δεν σκαλώνει στον πάτο ή το πάνω χείλος κατά τον σχηματισμό.

Διάκενο πτερυγίων

Διάκενο μεταξύ γειτονικών πτερυγίων ή τοιχωμάτων· τουλάχιστον περίπου πάχος υλικού.

Πτερύγια προστασίας από σκόνη καπακιού (ποσοστό)

Μήκος πτερυγίων προστασίας από σκόνη καπακιού ως ποσοστό εσωτερικού ύψους.

Γωνία πτερυγίων προστασίας από σκόνη

Λοξότητα πτερυγίων προστασίας από σκόνη (στο ταχυδρομικό κουτί και των αυτιών)· μεγαλύτερες γωνίες αποτρέπουν συγκρούσεις στο δίπλωμα.

Συχνές ερωτήσεις

Τι διαφέρει μεταξύ πτερυγίου κουμπώματος και κλεισίματος με γλωσσίδα;

Το πτερύγιο κουμπώματος μπαίνει εσωτερικά πίσω από το μπροστινό τοίχωμα. Το κλείσιμο με γλωσσίδα περνά γλωσσίδα από σχισμή, ενώ το μπροστινό τοίχωμα καπακιού βρίσκεται εξωτερικά πάνω από το μπροστινό τοίχωμα. Το lidLock επιλέγει τον τύπο κατασκευής. Οι δύο λύσεις χρειάζονται διαφορετικές παραμέτρους και αλλάζουν το περίγραμμα καπακιού. Έλεγξε άνοιγμα, κλείσιμο και θέση σχεδιασμού στην επιλεγμένη εκδοχή.

Είναι το ύψος το ύψος του κάτω μέρους;

Το ύψος περιγράφει το ύψος τοιχωμάτων δίσκου. Το καπάκι είναι επίπεδο και βρίσκεται πάνω από το άνοιγμα· δεν σχηματίζει δεύτερο υπερυψωμένο δίσκο. Εσωτερική και εξωτερική διάσταση αφορούν την κλειστή κατασκευή. Για ψηλό περιεχόμενο πρέπει να ορίσεις τον απαιτούμενο εσωτερικό χώρο και να ελέγξεις το κλείσιμο καπακιού στο γεμάτο δείγμα.

Πρέπει να κολληθούν και οι τέσσερις γωνίες;

Ναι, η κατασκευή χρησιμοποιεί τέσσερα γωνιακά πτερύγια κόλλησης στο μπροστινό και πίσω τοίχωμα. Διπλώνονται προς τα μέσα, αλείφονται με κόλλα εξωτερικά και πιέζονται στα ακραία τοιχώματα. Δεν υποκαθιστούν κουμπωτές γωνίες. Το πλάτος εξαρτάται από το ελάχιστο όριο υλικού και τον διαθέσιμο χώρο. Ένα έγκυρο ανάπτυγμα δεν δείχνει ακόμη την αντοχή της πραγματικής κόλλησης.
