Εξαγωνικό κουτί

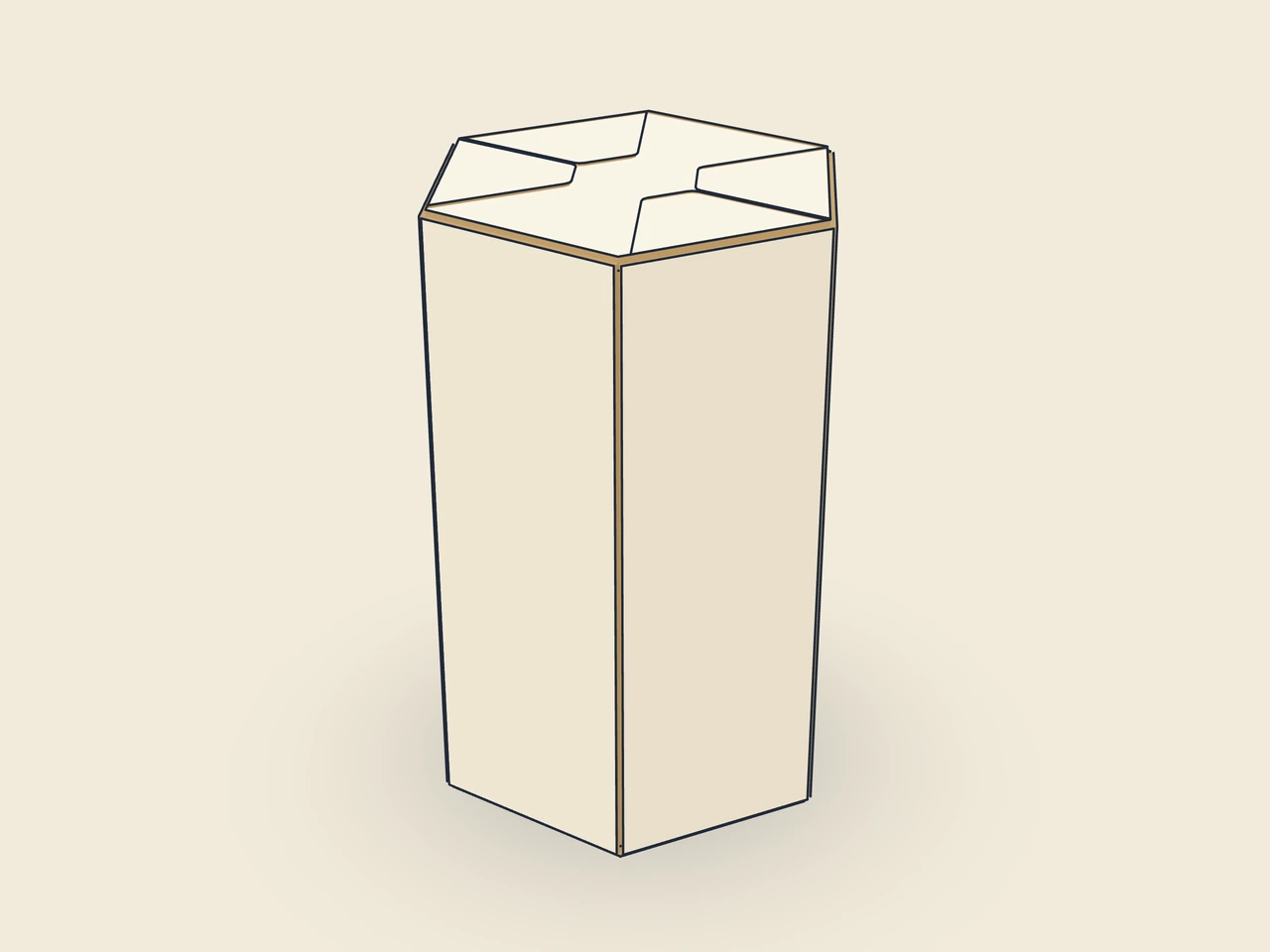

Έξι τοιχώματα σχηματίζουν εξαγωνική κάτοψη με κουμπωτό καπάκι και πάτο. Οι είσοδοι σημαίνουν απόσταση απέναντι κορυφών × απόσταση απέναντι πλευρών × ύψος, όχι μήκος και πλάτος ορθογωνίου. Η έκδοση 1 υπολογίζει τα λοξά τοιχώματα, τις λοξές κοπές και τα μπιγκ από αυτές τις διαστάσεις. Το παράδειγμα δείχνει τον ίσιο τύπο καπακιού· εναλλακτικά ο πάτος μπορεί να βρίσκεται στην πίσω όψη.
ΚοπήΑυλάκωση
Σύρετε για περιστροφή
Διαδραστική προβολή δίπλωσης 3D
03 / ΚΟΥΤΙ
Απλοποιημένο μοντέλο προβολής χωρίς πάχος υλικού και όχι υπό κλίμακα.
Η προβολή 3D δεν είναι διαθέσιμη σε αυτό το πρόγραμμα περιήγησης. Η εικόνα δείχνει τη διπλωμένη μορφή.
- Αναγνωριστικό προτύπου
carton.hexagon- Κατασκευή
- Ειδικά σχήματα κουτιών
- Τρέχουσα έκδοση προτύπου
- V1
- Έκδοση προεπισκόπησης αναπτύγματος κοπής
- V1
Πώς κατασκευάζεται το σχήμα
Τέσσερα λοξά τοιχώματα ενώνουν την μπροστινή και πίσω όψη σε έξι επιφάνειες τοιχωμάτων. Τα μπιγκ των τοιχωμάτων διπλώνουν κατά 60°. Το εξαγωνικό καπάκι και ο πάτος έχουν πτερύγια κουμπώματος· στα λοξά τοιχώματα υπάρχουν πτερύγια σκόνης κομμένα υπό γωνία 30°. Το πτερύγιο κόλλησης ενώνει την ελεύθερη ακμή του τελευταίου λοξού τοιχώματος με το περίβλημα.
Πώς συναρμολογείται
Προδίπλωσε το ανάπτυγμα σε όλα τα μπιγκ, κόλλησε εσωτερικά το πτερύγιο κόλλησης στην ελεύθερη ακμή του τελευταίου λοξού τοιχώματος και δίπλωσε το κουτί επίπεδα. Για το γέμισμα στήσε το, δίπλωσε τα κάτω πτερύγια σκόνης προς τα μέσα και κλείσε τον πάτο με το πτερύγιο κουμπώματος. Μετά το γέμισμα κλείσε πάνω με τον ίδιο τρόπο.
Υλικό και φορά ινών
Φορά ινών παράλληλη στο ύψος: τα έξι μπιγκ τοιχωμάτων είναι κατά μήκος και διπλώνουν καθαρά κατά 60°, τα μπιγκ καπακιού και πτερυγίων εγκάρσια (έλεγχος με δοκιμαστικό τυπογραφείο).
Ελέγξτε την εφαρμογή, τη δίπλωση και το κλείσιμο σε δείγμα από το προβλεπόμενο υλικό. Συμφωνήστε το πάχος του υλικού, τη φορά των ινών και τα στάδια παραγωγής με το τυπογραφείο σας.
Διαστάσεις του εικονιζόμενου παραδείγματος
81 × 70 × 120 mm8.1 × 7 × 12 cm3.19 × 2.76 × 4.72 in / ″
Μήκος: 81 mmΠλάτος: 70 mmΎψος: 120 mm
Εσωτερική διάσταση
Αυτές οι διαστάσεις περιγράφουν την προεπισκόπηση, όχι ένα σταθερό μέγεθος συσκευασίας. Η εφαρμογή επανυπολογίζει το ανάπτυγμα κοπής με τις δικές σας διαστάσεις.
Τι να λάβετε υπόψη για αυτή την κατασκευή
Πτερύγιο κόλλησης
Πλάτος πτερυγίου κόλλησης με το οποίο το ανάπτυγμα κολλάται σε σωληνοειδές σώμα. Το υλικό απαιτεί ελάχιστο πλάτος.
Γωνία πτερυγίου κόλλησης
Λοξότητα στα άκρα του πτερυγίου κόλλησης· διευκολύνει δίπλωμα και άνοιγμα.
Βάθος κουμπώματος
Πόσο βαθιά εισέρχεται το πτερύγιο κουμπώματος στο κουτί· το πολύ περίπου μισό πλάτος (στο ταχυδρομικό κουτί το ύψος).
Ακτίνα πτερυγίου κουμπώματος
Ακτίνα γωνιών πτερυγίου κουμπώματος· περιορίζεται από μισό πλάτος πτερυγίου ή βάθος κουμπώματος.
Συχνές ερωτήσεις
Πώς διαφέρουν η απόσταση απέναντι κορυφών και η απόσταση απέναντι πλευρών;
Η απόσταση απέναντι κορυφών μετριέται μεταξύ των απέναντι κορυφών· η απόσταση απέναντι πλευρών μεταξύ των απέναντι παράλληλων πλευρών. Αυτά τα μεγέθη περιγράφουν μαζί την εξαγωνική διατομή. Το τεχνικό μήκος αντιστοιχεί στην απόσταση κορυφών, το πλάτος στην απόσταση πλευρών. Γι’ αυτό μη χρησιμοποιείς ορθογωνικές διαστάσεις προϊόντος χωρίς να ελέγξεις τον εξαγωνικό χώρο και τον απαραίτητο χώρο κίνησης.
Πρέπει η κάτοψη να είναι κανονικό εξάγωνο;
Το μοντέλο δέχεται χωριστά την απόσταση απέναντι κορυφών και την απόσταση απέναντι πλευρών και εξάγει από αυτές τα λοξά τοιχώματα. Τα μπιγκ τοιχωμάτων έχουν 60°· το μήκος της μπροστινής όψης πρέπει να παραμένει τουλάχιστον 20 mm. Δεν είναι έγκυρος κάθε συνδυασμός μέσα στα εύρη του πίνακα. Έλεγξε την παραγόμενη κάτοψη με το προϊόν, αντί να υποθέτεις ίσα μήκη πλευρών από το όνομα.
Τι κάνει ο αντίστροφος τύπος καπακιού;
Το lidStyle=reverse τοποθετεί τον πάτο στην πίσω όψη, ενώ το καπάκι παραμένει μπροστά. Με straight και ο πάτος βρίσκεται μπροστά. Οι έξι επιφάνειες τοιχωμάτων διατηρούνται. Η αλλαγή επηρεάζει τη διαδικασία κλεισίματος και τη φορά ανάγνωσης του πάτου· έλεγξε και τα δύο σε πλήρως στημένο δείγμα με την προβλεπόμενη μακέτα.
