JetDielineSolapa de pegado
Anchura de la solapa de pegado con la que se pega el desarrollo para formar un tubo. El material exige una anchura mínima.
Formas especiales de cajas / JETDIELINE
Caja con cierre de lengüeta y ventana
La caja con ventana combina cierres de lengüeta rectos con una abertura frontal. Eliges un rectángulo con radio de esquina o un óvalo y dejas espacio libre para el margen de película y los puentes. La versión 2 mostrada empieza con una ventana rectangular y sin orificio para colgar. El troquel entrega el diseño; la película de ventana se pega por detrás por separado.
CortePliegue
Arrastra para girar
Vista interactiva de plegado en 3D
03 / CAJA
Modelo de visualización simplificado sin grosor de material, no a escala.

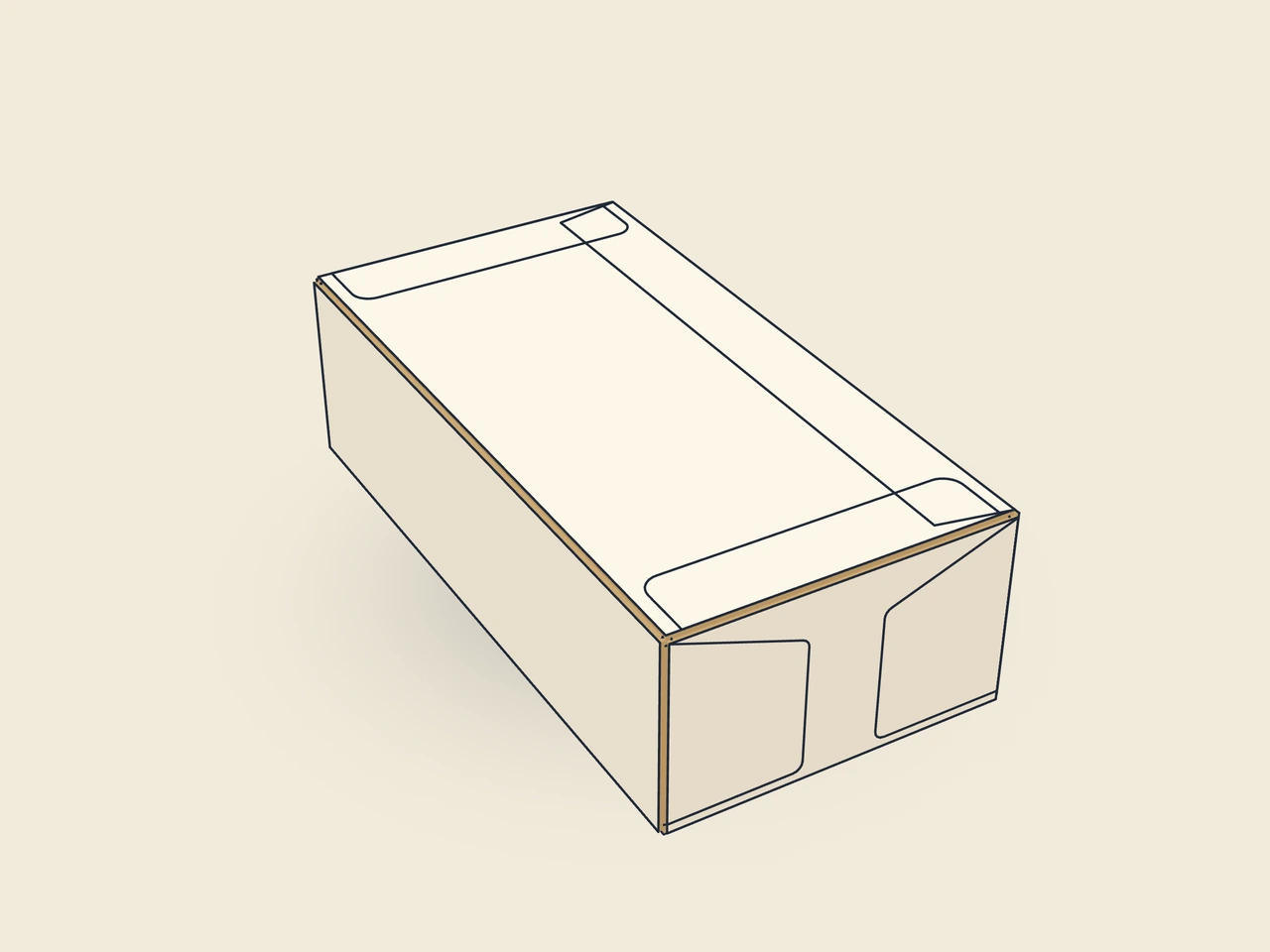

La vista 3D no está disponible en este navegador. La imagen muestra la forma plegada.
- ID de plantilla
carton.window- Construcción
- Formas especiales de cajas
- Versión actual de la plantilla
- V2
- Versión de la vista previa del troquel
- V2
Cómo se construye la forma
El cuerpo tiene cuatro paredes, solapa lateral de pegado, solapas antipolvo y lengüetas de cierre. La ventana está únicamente en el frontal. Un margen perimetral de película marca la superficie de pegado interior. El tamaño y la posición de la ventana deben caber junto con este margen entre los hendidos de pared, fondo y tapa.
Cómo se monta
Pega por dentro la película de ventana sobre su margen alrededor de la ventana (máquina pegadora de ventanas). Prepliega el desarrollo por todos los hendidos, pega la solapa de pegado a la cara interior trasera y aplana la caja. Levántala para llenarla, pliega las solapas antipolvo e introduce las lengüetas de cierre.
Material y sentido de la fibra
Sentido de la fibra paralelo a la altura como en la caja con cierre de lengüeta: los hendidos de pared se pliegan limpiamente y el frontal mantiene rigidez en altura pese a la ventana (comprobar con la imprenta de pruebas).
Comprueba el ajuste, el plegado y el cierre en una muestra del material previsto. Acuerda con tu imprenta el espesor del material, la dirección de la fibra y el procesado.
Dimensiones del ejemplo ilustrado
70 × 40 × 140 mm7 × 4 × 14 cm2.76 × 1.57 × 5.51 in / ″
Longitud: 70 mmAnchura: 40 mmAltura: 140 mm
Medida interior
Estas dimensiones describen la vista previa, no un tamaño fijo de envase. La app recalcula el desarrollo para tus propias dimensiones.
Qué tener en cuenta en esta construcción
Ángulo de la solapa de pegado
Inclinación en los extremos de la solapa de pegado; facilita el plegado y el levantamiento.
Profundidad de inserción
Profundidad con la que la lengüeta de cierre entra en la caja; como máximo, aproximadamente la mitad de la anchura (en la caja para envíos, la altura).
Radio de la lengüeta de cierre
Radio de esquina de la lengüeta de cierre; limitado por la mitad de la anchura de la lengüeta o la profundidad de inserción.
Hombro de la lengüeta de cierre
Retranqueo lateral de la lengüeta de cierre respecto a la tapa para facilitar la inserción.
Preguntas frecuentes
¿Forma parte la ventana de la caja con cierre de lengüeta recto?
carton.window es un ID de plantilla propio. La caja con cierre de lengüeta recto conserva su propio estado de diseño. Esta plantilla añade una abertura frontal con margen de película y condiciones geométricas. Elígela expresamente cuando la ventana forme parte del diseño; una abertura dibujada a posteriori no tendría esta comprobación de parámetros.
¿Por qué no cabe la ventana deseada en el frontal?
La anchura y altura de la ventana deben caber entre los hendidos junto con el margen de película y al menos 3 mm de puente. Una posición descentrada reduce la distancia libre en un lado. Por ello los intervalos de la tabla solo son válidos junto con las condiciones dimensionales. Reduce la ventana o cambia su posición y comprueba los puentes restantes en la muestra.
¿Qué cambia el margen de película?
filmMargin es la superficie de pegado alrededor de la abertura de ventana por dentro. Un margen mayor no cambia el tamaño visible de la ventana, pero necesita más espacio en el panel frontal. Acuerda la superficie de pegado necesaria con el fabricante que aplica la película. El margen calculado no confirma ni la adhesión del adhesivo ni la idoneidad de una película concreta.
