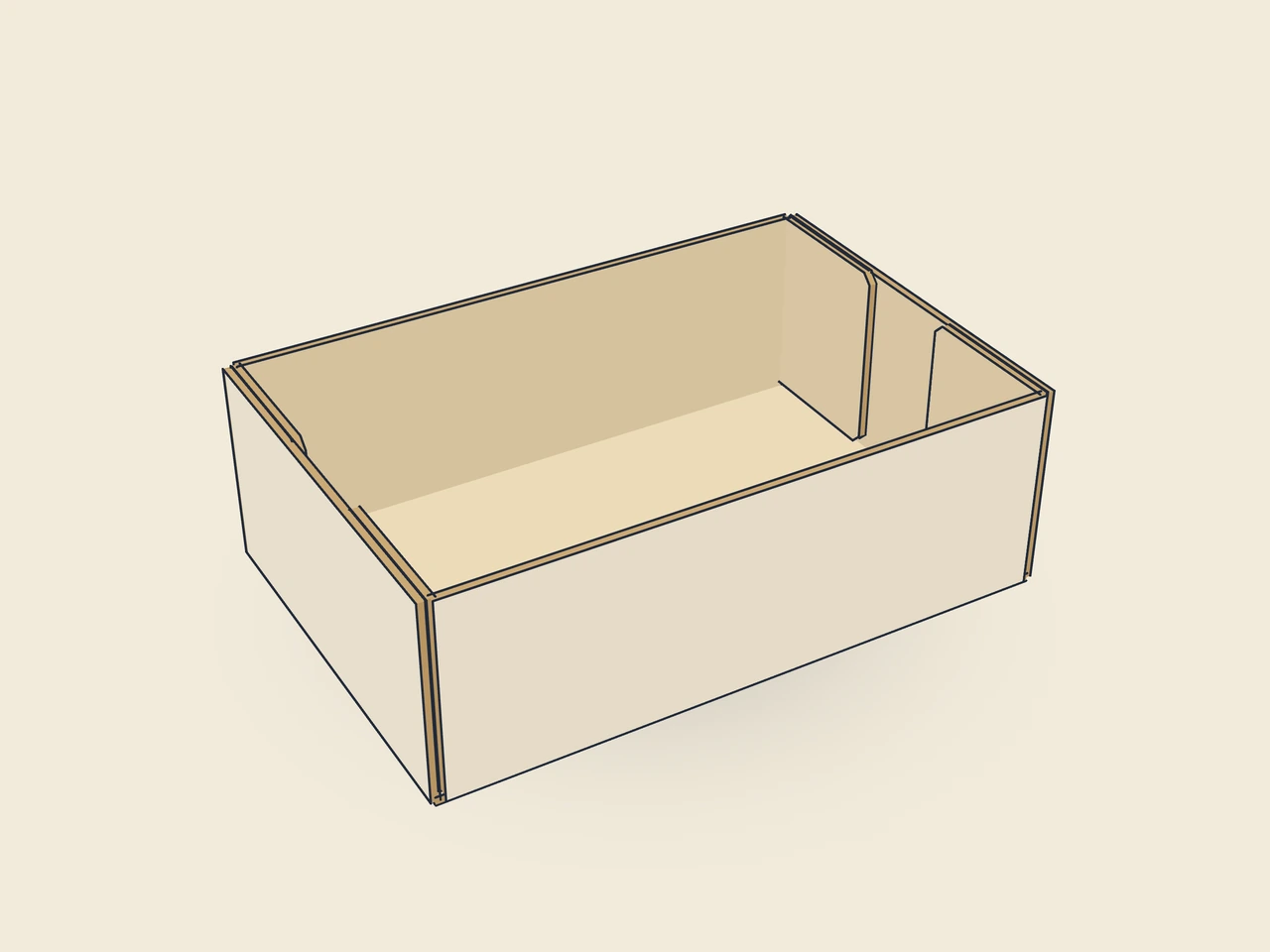

Boîte télescopique – fond

Construction de la forme

Les deux pièces comprennent une surface centrale, quatre parois et des rabats d’angle collés sur les parois d’extrémité. Les dimensions initiales en cannelure B sont 300 × 200 × 100 mm à l’intérieur du fond et 316 × 210 × 40 mm à l’intérieur du couvercle. Le modèle dimensionnel donne 312 × 206 × 103 mm à l’extérieur du fond; un jeu de 2 mm de chaque côté donne la section du couvercle de 316 × 210 mm.

Assemblage de l’emballage

Relevez les parois avant et arrière, repliez les rabats d’angle vers l’intérieur, relevez les parois d’extrémité et collez-les sur les rabats d’angle. Relevez les parois avant et arrière, repliez les rabats d’angle vers l’intérieur, relevez les parois d’extrémité et collez-les sur les rabats d’angle. Retournez le couvercle et emboîtez-le sur le fond.

Matériau et sens des fibres

Sens des fibres vertical sur le flan (à vérifier)

Vérifiez l’ajustement, le pliage et la fermeture sur un échantillon réalisé dans le matériau prévu. Convenez de l’épaisseur, du sens des fibres et des étapes de fabrication avec votre imprimeur.
