JetDielineלשונית הדבקה
רוחב לשונית ההדבקה שבאמצעותה הפריסה מודבקת לצינור. החומר דורש רוחב מינימלי.
רכיבים ותוספות מקרטון גלי / JETDIELINE
קופסה מתקפלת חצי פתוחה
ארבע דפנות עם לשונית הדבקה וכנפי תחתית, פתוח מלמעלה: הארגז החצי פתוח יכול לשמש כארגז מדף או כבסיס. המבנה הפרמטרי העצמאי מחשב רק גוף ארגז פתוח זה.
חיתוךקיפול
גררו כדי לסובב
תצוגת קיפול תלת-ממדית אינטראקטיבית
03 / קופסה
מודל תצוגה מפושט ללא עובי חומר, לא בקנה מידה.

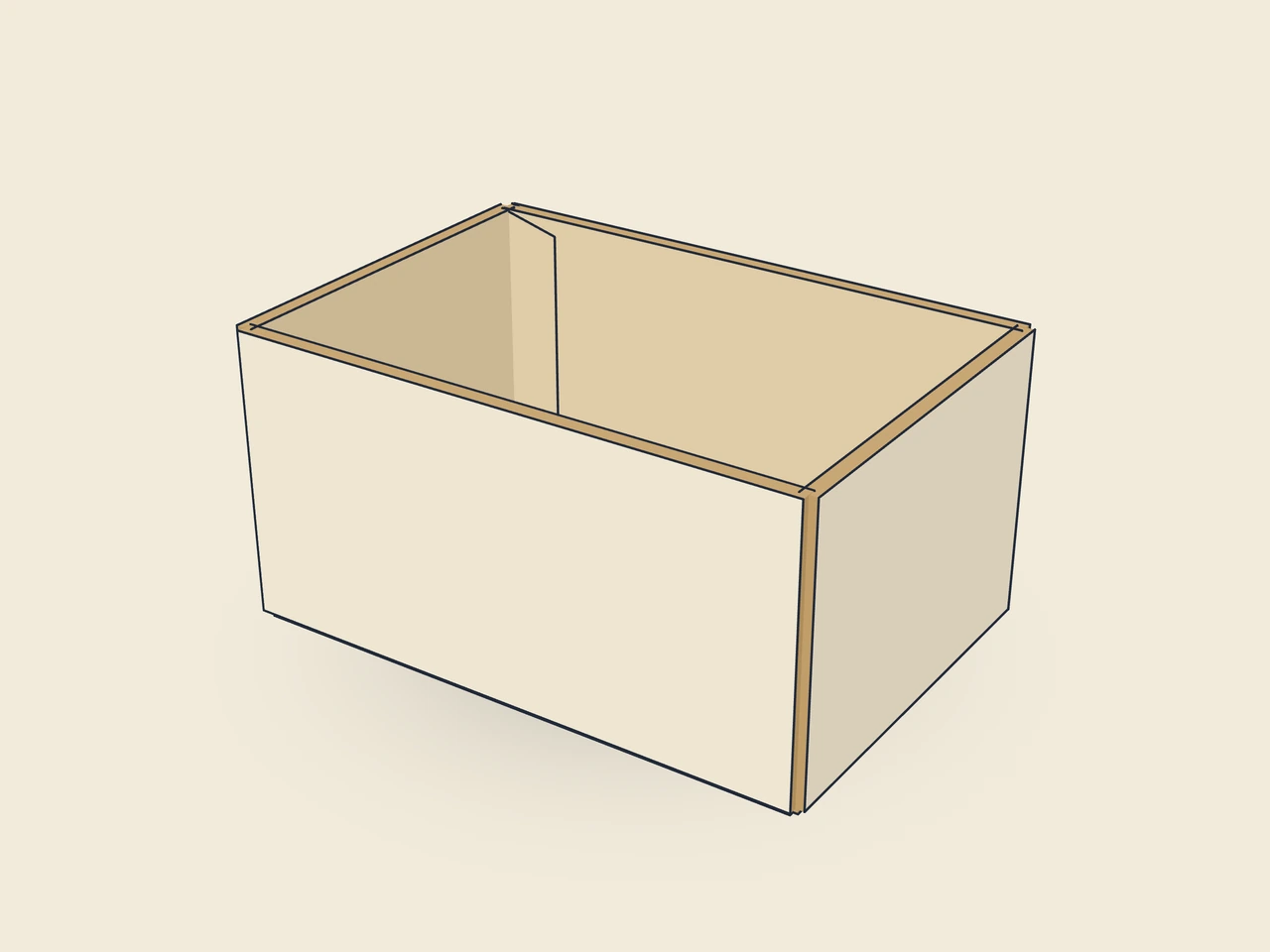

התצוגה התלת-ממדית אינה זמינה בדפדפן זה. התמונה מציגה את הצורה המקופלת.
- מזהה התבנית
corrugated.halfslotted- מבנה
- רכיבים ותוספות מקרטון גלי
- גרסת התבנית הנוכחית
- V1
- גרסת תצוגת פריסת החיתוך
- V1
איך בנויה הצורה
רצף הדפנות נסגר באמצעות לשונית ההדבקה לגוף צינורי. למטה כנפיים פנימיות קצרות נמצאות מתחת לכנפיים החיצוניות; למעלה כל הדפנות מסתיימות בשפת חיתוך ישרה. מכסה נפרד אינו חלק מתבנית זו. הגובה מתאר את גובה הדופן בבסיס המידות שנבחר.
איך מרכיבים אותה
יש להדביק או להדק בסיכות את לשונית ההדבקה לדופן הנגדית ולשטח את הארגז. למילוי יש להקים, לקפל פנימה את כנפי התחתית הפנימיות, לסגור מעליהן את הכנפיים החיצוניות ולסגור בסרט דביק; החלק העליון נשאר פתוח.
חומר וכיוון הסיבים
כיוון סיבים במקביל לגובה (לבדיקה)
בדקו התאמה, קיפול וסגירה בדוגמה העשויה מהחומר המיועד. תאמו עם בית הדפוס את עובי החומר, כיוון הסיבים ושלבי הייצור.
מידות הדוגמה המוצגת
300 × 200 × 150 mm30 × 20 × 15 cm11.81 × 7.87 × 5.91 in / ″
אורך: 300 mmרוחב: 200 mmגובה: 150 mm
מידה פנימית
מידות אלה מתארות את התצוגה המקדימה, ואינן גודל אריזה קבוע. האפליקציה מחשבת מחדש את פריסת החיתוך לפי המידות שלכם.
מה כדאי לבדוק במבנה הזה
זווית לשונית הדבקה
שיפוע בקצות לשונית ההדבקה; מקל על קיפול והקמה.
מרווח כנפיים
מרווח בין כנפיים או דפנות שכנות; לפחות בקירוב עובי החומר.
שאלות נפוצות
לארגז החצי פתוח יש מכסה?
לא. השפה העליונה נשארת פתוחה; אין כלל כנפי מכסה. מכסה מולבש נפרד דורש תכנון ובדיקה להתאמה. תבנית זו אינה מחשבת את התאמתו אוטומטית. למבנה דו-חלקי המחושב יחד, קופסת המכסה המולבש מציעה בסיס ומכסה עם קשר מכלול משלהם.
איך סוגרים את התחתית?
לאחר ההקמה מקפלים פנימה את הכנפיים הפנימיות וסוגרים מעליהן את הכנפיים החיצוניות. לפי הוראות ההרכבה, התחתית נסגרת בסרט דביק. התפר הצדדי מודבק או מהודק בסיכות מראש. יש לבדוק סגירה ומנח דפנות בדוגמה מלאה; מתאר תקף אינו הוכחה למשקל תכולה מסוים.
האם flapGap יכול להיות אפס?
טווח הפרמטר מתחיל ב-0 mm; הדבר שקול לחיתוך סכין. עם זאת, האילוץ התלוי בחומר דורש מקום לעובי בפינת הכנף. לכן טווח הפרמטר לבדו אינו מאפשר כל שילוב. גם מינימום המכונה חייב להתאים לסגירת התחתית שנבחרה.
