Busta stand-up (Doypack)
La busta stand-up riceve una maschera di stampa composta da fronte, soffietto del fondo a W ripiegato e retro. Saldatura laterale, saldatura superiore, angoli Doyen e fascia della zip restano documentati come zone di saldatura. Larghezza e altezza della busta sono dimensioni esterne; il soffietto del fondo è un parametro distinto. Il foglio di stampa calcolato non conferma ancora la stabilità in piedi.
TaglioPiega
Trascina per ruotare
Vista interattiva della piegatura 3D
03 / SCATOLA
Modello di visualizzazione semplificato senza spessore del materiale, non in scala.

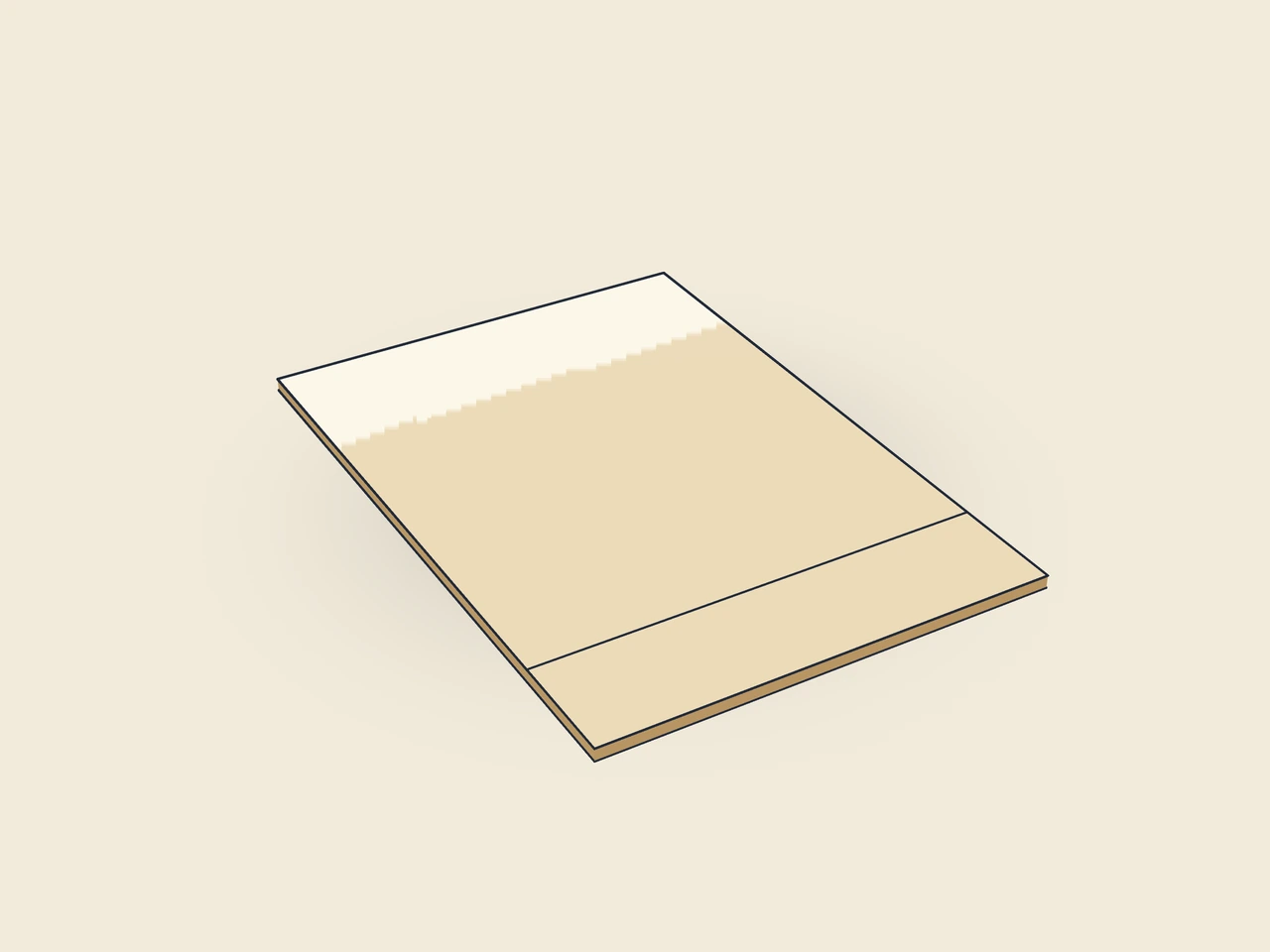

La vista 3D non è disponibile in questo browser. L’immagine mostra la forma piegata.
- ID del modello
pouch.standup- Struttura
- Buste flessibili e maschere di stampa
- Versione attuale del modello
- V1
- Versione dell’anteprima della fustella
- V1
Come è costruita la forma
Tra fronte e retro si trova il doppio della profondità del soffietto del fondo. Il foglio di stampa segue quindi 2 × altezza + 2 × soffietto del fondo. Il bordo di piega centrale ripiega la W verso l’interno. Gli angoli Doyen segnano le aree di saldatura del fondo. Nello stato iniziale zip e tacca di strappo sono attive; il foro di sospensione è opzionale.
Come si monta
Stampa il film, ripiega il soffietto del fondo verso l’interno e saldalo con gli angoli Doyen, termosalda la zip e chiudi le saldature laterali. Dopo il riempimento salda la chiusura superiore.
Materiale e senso fibra
Verifica adattamento, piegatura e chiusura su un campione realizzato con il materiale previsto. Concorda con la tipografia spessore del materiale, direzione delle fibre e lavorazione.
Confronta etichette, portabicchieri e confezioni per bottiglie. Circonferenza e aperture devono adattarsi al contenitore. I campioni di stampa dei cartoni per bevande non sostituiscono la prova della tenuta ai liquidi.
Dimensioni dell’esempio illustrato
160 × 230 mm16 × 23 cm6.3 × 9.06 in / ″
Larghezza: 160 mmAltezza: 230 mm
Dimensione esterna
Queste dimensioni descrivono l’anteprima, non un formato fisso di confezione. L’app ricalcola la fustella secondo le tue dimensioni.
Aspetti da considerare per questa struttura
Saldatura superiore
Altezza della saldatura superiore, eseguita dopo il riempimento; con foro di sospensione almeno l'altezza del foro più due margini di 3 mm.
Soffietto inferiore
Profondità del soffietto inferiore inserito (metà della superficie di appoggio); al massimo un terzo dell'altezza e metà della larghezza.
Zip
Chiusura a pressione richiudibile; la fascia della zip è una zona di saldatura.
Distanza della zip
Distanza del centro della zip dal bordo superiore; la zip si trova sotto la saldatura superiore e sopra la piega sul fondo. Attivo quando la zip è attivata.
Domande frequenti
Perché il foglio di stampa è più alto del doppio dell’altezza della busta?
Al fronte e al retro si aggiunge il soffietto del fondo a W ripiegato. Il modello usa per questo il doppio della profondità del soffietto. Nell’esempio iniziale, da 230 mm di altezza e 40 mm di soffietto risultano 540 mm complessivi di altezza del foglio di stampa. Gli 80 mm aggiuntivi non sono un’aggiunta per la saldatura superiore. Registra separatamente dimensioni della busta, parametri del fondo e dimensioni del foglio alla consegna.
Posso ingrandire il soffietto del fondo a piacere?
No. Le regole lo limitano al 33 % dell’altezza della busta e a metà larghezza. Inoltre un soffietto più profondo riduce lo spazio sotto la zip. Verifica quindi insieme i parametri del fondo e della chiusura. Una geometria ammessa non conferma la stabilità in piedi; il campione pieno deve essere verificato con il film previsto e il contenuto di destinazione.
La zip è obbligatoria?
Nello stato iniziale la zip è attiva, ma può essere disattivata. La sua distanza dipende da questo interruttore. La saldatura superiore resta la chiusura termosaldata dopo il riempimento; la zip è una chiusura a pressione aggiuntiva. Adatta artwork e tacca di strappo alla struttura scelta e concorda la realizzazione della chiusura con il confezionatore.
