JetDielineModelli e misure
Trova la forma giusta per il tuo prodotto e adattala alle misure
Vassoi ed espositori / JETDIELINE
Vassoio pronto per lo scaffale
Imballaggio da spedizione e da scaffale in uno: vassoio con quattro pareti della stessa altezza e angoli incollati, perforazione strappabile a U con incavo per il pollice nella parete anteriore. Dopo lo strappo restano un fronte basso e porzioni laterali; testata facoltativa sulla parete posteriore, dritta, arrotondata o arcuata. Materiale iniziale: onda B.
TaglioPiegaPerforazione
Trascina per ruotare
Vista interattiva della piegatura 3D
03 / SCATOLA
Modello di visualizzazione semplificato senza spessore del materiale, non in scala.

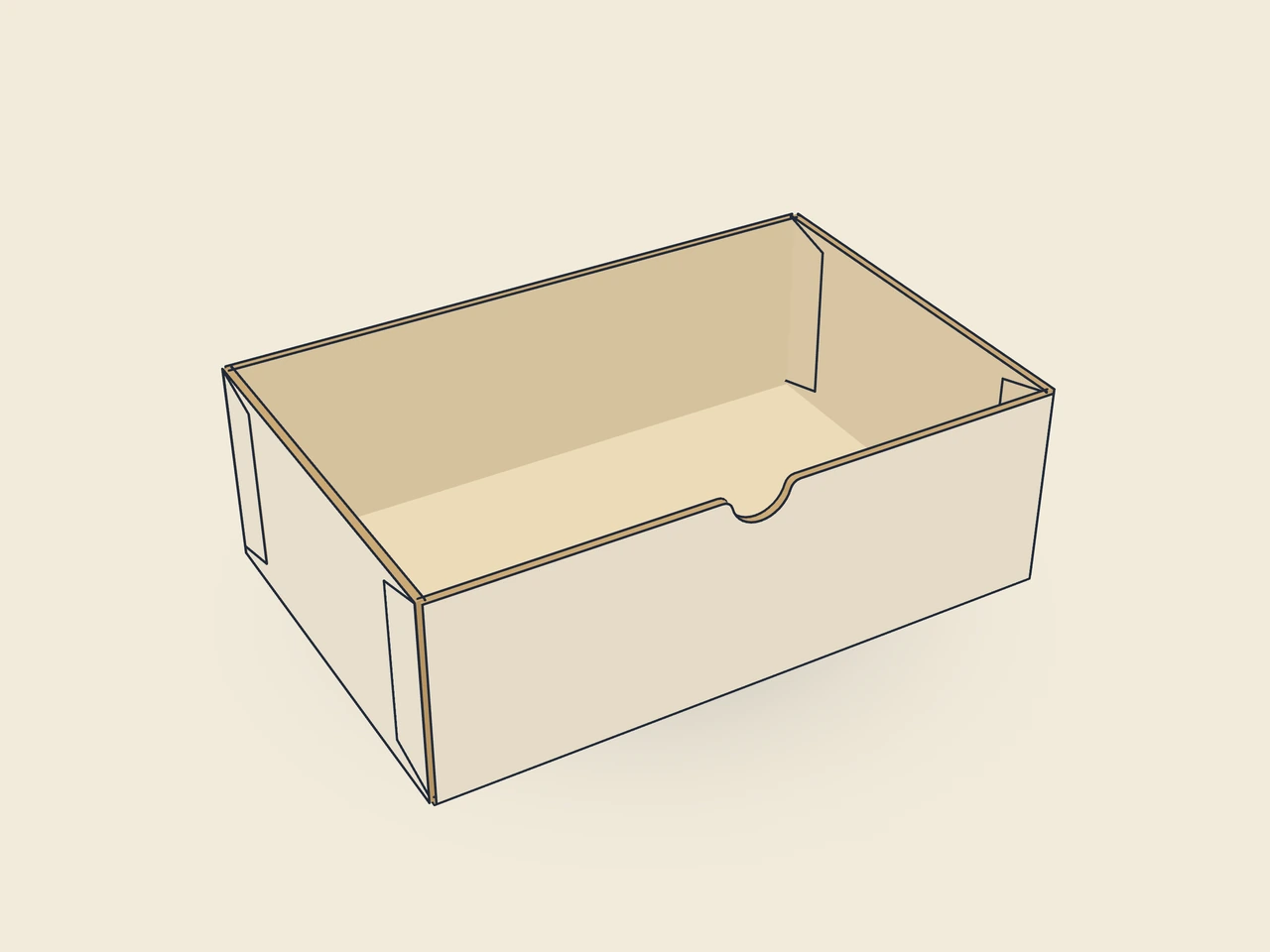

La vista 3D non è disponibile in questo browser. L’immagine mostra la forma piegata.
- ID del modello
carton.display.shelf- Struttura
- Vassoi ed espositori
- Versione attuale del modello
- V1
- Versione dell’anteprima della fustella
- V1
Come si monta
Prepiega tutte le cordonature, solleva le pareti e incolla le alette d’angolo all’interno delle pareti anteriore e posteriore. Inserisci la merce e spedisci con una scatola esterna o un coperchio. In negozio, afferra l’incavo e rimuovi la striscia lungo la perforazione.
Materiale e senso fibra
Onde parallele alla lunghezza: le pareti restano rigide e la perforazione attraversa prevalentemente le onde (da verificare con la tipografia di prova).
Verifica adattamento, piegatura e chiusura su un campione realizzato con il materiale previsto. Concorda con la tipografia spessore del materiale, direzione delle fibre e lavorazione.
Confronta confezioni per scaffali, banconi e consegna al cliente. Gli espositori rendono accessibili i prodotti e le borse ne facilitano il trasporto. Prova montaggio, visibilità e carichi con i prodotti reali.
Dimensioni dell’esempio illustrato
300 × 200 × 100 mm30 × 20 × 10 cm11.81 × 7.87 × 3.94 in / ″
Lunghezza: 300 mmLarghezza: 200 mmAltezza: 100 mm
Dimensione interna
Queste dimensioni descrivono l’anteprima, non un formato fisso di confezione. L’app ricalcola la fustella secondo le tue dimensioni.
Funzioni correlate
Designer
Progetta l’artwork direttamente sulla fustella reale
Controllo
Vedi i problemi prima di consegnare i file
Esportazione e consegna
File che la tua tipografia può seguire con chiarezza
