견고한 싸바리 상자 / JETDIELINE

접이식 뚜껑 상자 – 케이스(회색 판지)

회색 판지 힌지 뚜껑 케이스: 바닥, 여유를 포함한 등, 뚜껑 및 앞날개가 V홈을 가진 하나의 띠로 구성되며 날개에 자석용 원형 구멍이 있습니다.

접이식 뚜껑 상자 – 케이스(회색 판지) — 문서에 기록된 예시의 칼선 전개도 미리 보기입니다. JetDieline에서 치수와 생산 소재를 설정하세요.

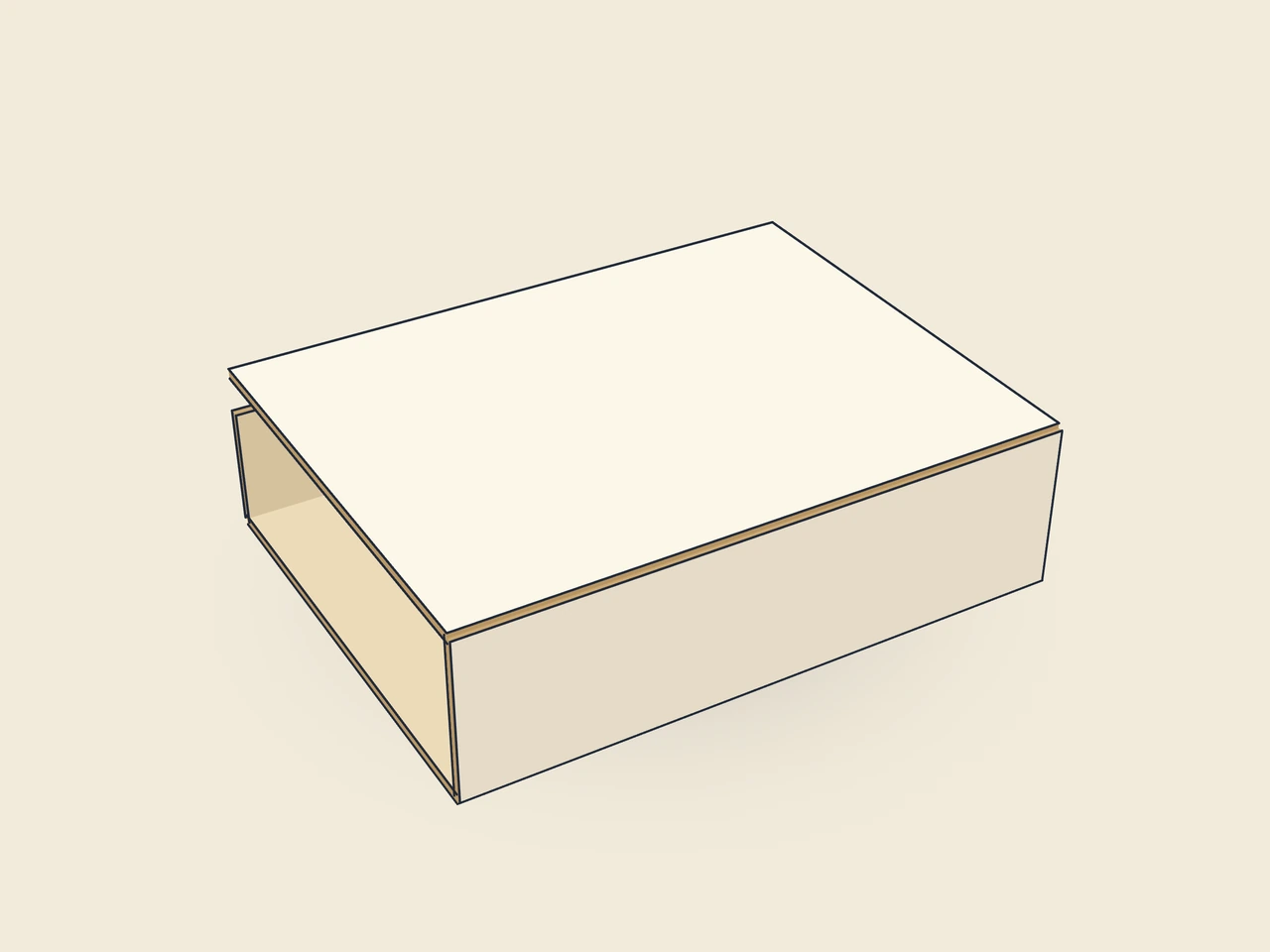

인터랙티브 3D 접기 보기

03 / 상자

소재 두께를 제외한 단순화된 표시 모델이며, 실제 축척이 아닙니다.

템플릿 ID: rigid.magnetic.cover
부품: 견고한 싸바리 상자
현재 템플릿 버전: V1
칼선 미리 보기 버전: V1

이 템플릿은 포장 조립체를 구성하는 부품입니다. 다른 부품과 치수를 맞추세요. 뚜껑, 바닥, 싸개지, 안감은 각각 역할이 다릅니다.

조립 방법

자석을 날개 구멍에 표면과 평평하게 붙입니다. 케이스를 펼친 상태에서 싸개와 안감을 붙인 뒤 감싼 트레이를 바닥과 등에 붙이고 홈에서 뚜껑과 날개를 접어 트레이 위로 닫습니다.

소재 및 종이결 방향

회색 판지와 싸개 종이의 종이결은 전개도 x축과 평행합니다. 긴 홈이 깔끔하게 접히고 합지 시 판지와 종이가 서로 다르게 뒤틀리지 않도록 합니다(상자 제조업체와 검사 필요).

사용할 소재로 만든 샘플에서 맞춤, 접기, 닫기를 시험하세요. 소재 두께, 결 방향, 가공 방식은 인쇄소와 협의하세요.

여는 방식과 보여주는 방식을 비교하세요. 베개형, 띠지, 서랍, 분리형 뚜껑을 선택할 수 있습니다. 내용물과 삽입재의 맞춤을 계획하고 움직이는 부품 사이에 여유 간격을 두세요.

표시된 예시의 치수

203.3 × 154.1 × 52.1 mm

20.33 × 15.41 × 5.21 cm8 × 6.07 × 2.05 in / ″

길이: 203.3 mm너비: 154.1 mm높이: 52.1 mm

내측 치수

이 치수는 미리 보기 예시를 설명하며, 고정된 포장 크기가 아닙니다. 앱이 원하는 치수에 맞춰 칼선 전개도를 다시 계산합니다.

이 구조에서 고려할 사항

날개 높이

뚜껑 안쪽에서 자유 가장자리까지 앞날개의 내부 높이.

등 여유

케이스 등은 내부 공간보다 이 값만큼 더 높습니다. 뚜껑은 트레이 위에 약간의 여유를 두고 닫힙니다.

돌출부

감싼 트레이의 좌우 바깥으로 케이스가 돌출되는 길이.

자석 잠금

앞날개 및 트레이 앞벽의 원판 자석용 원형 구멍. 싸개와 안감이 자석을 덮습니다.

자석 지름

원판 자석 지름. 구멍은 0.5 mm 더 큽니다.

자주 묻는 질문

별도의 안쪽 안감은 어떤 역할을 하나요?

안쪽 안감은 케이스 싸개의 접어 넣은 부분과 날개 자석을 덮습니다. 둘레 전체에서 케이스보다 작으며 liningMargin의 초기값은 3 mm입니다. 관절선은 케이스를 따릅니다. 닫을 때 안감이 당겨지거나 관절을 막지 않도록 샘플에서 풀 도포와 움직임을 확인하세요.

예시의 자석 크기는 얼마인가요?

개별 부품 초기값은 지름 10 mm의 원판 자석입니다. 모델은 트레이 앞벽과 날개에 10.5 mm 구멍을 만듭니다. 지름과 위치는 설계 값입니다. 구멍이 맞더라도 소재 내 자석 높이, 유지력 또는 극성을 결정하지 않습니다. 제작할 싸바리 상자 제조사와 자석, 평평한 삽입 및 접착제를 확인하세요.

트레이 자석 높이의 초기값이 25 mm인 이유는 무엇인가요?

25 mm는 단독 계산한 트레이 템플릿의 기본 매개변수이며 기존 미리보기에 해당합니다. 조립체는 날개에 맞게 덮어쓰며 초기 예시에서는 22.8 mm입니다. 이 구분은 조립에 중요합니다. 정렬을 검사하지 않고 독립적으로 계산한 자석 위치를 완성 조립체에 사용하지 마세요.
