견고한 싸바리 상자 / JETDIELINE

접이식 뚜껑 상자 – 케이스 싸개

케이스 싸개용 종이: 둘레 전체에 접어 넣는 여유가 있고 45° 모서리 재단 및 관절 위치의 오시가 있는 면.

접이식 뚜껑 상자 – 케이스 싸개 — 문서에 기록된 예시의 칼선 전개도 미리 보기입니다. JetDieline에서 치수와 생산 소재를 설정하세요.

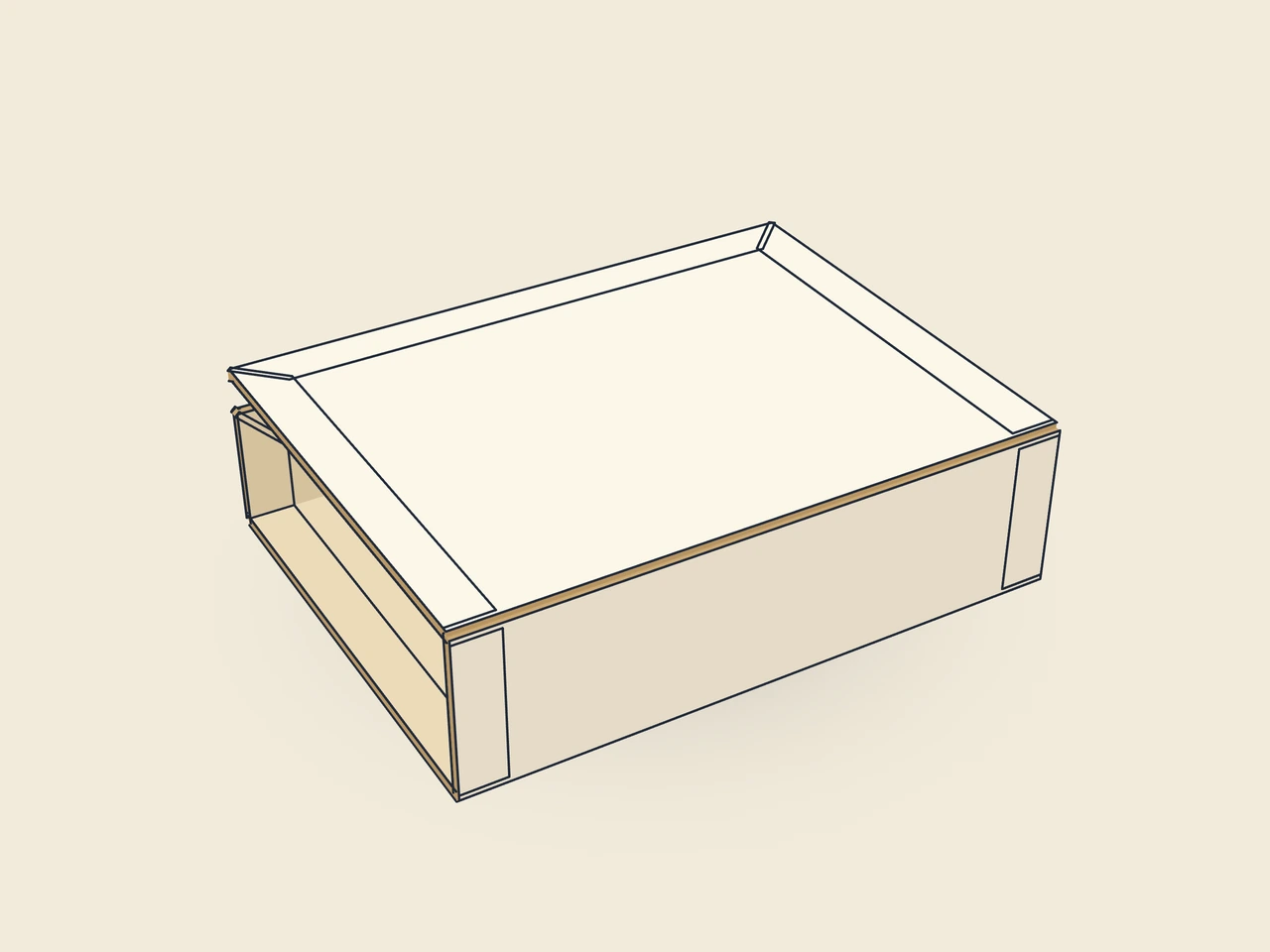

인터랙티브 3D 접기 보기

03 / 상자

소재 두께를 제외한 단순화된 표시 모델이며, 실제 축척이 아닙니다.

템플릿 ID: rigid.magnetic.cover.wrap
부품: 견고한 싸바리 상자
현재 템플릿 버전: V1
칼선 미리 보기 버전: V1

이 템플릿은 포장 조립체를 구성하는 부품입니다. 다른 부품과 치수를 맞추세요. 뚜껑, 바닥, 싸개지, 안감은 각각 역할이 다릅니다.

조립 방법

싸개 전체에 풀을 바르고 펼친 케이스의 바깥면을 중앙에 놓습니다. 접어 넣는 여유를 위아래부터, 그다음 각 구간의 옆면에서 가장자리 너머 안쪽으로 접습니다. 모서리는 판지 가장자리 너머로 당겨 넣습니다.

소재 및 종이결 방향

회색 판지와 싸개 종이의 종이결은 전개도 x축과 평행합니다. 긴 홈이 깔끔하게 접히고 합지 시 판지와 종이가 서로 다르게 뒤틀리지 않도록 합니다(상자 제조업체와 검사 필요).

사용할 소재로 만든 샘플에서 맞춤, 접기, 닫기를 시험하세요. 소재 두께, 결 방향, 가공 방식은 인쇄소와 협의하세요.

여는 방식과 보여주는 방식을 비교하세요. 베개형, 띠지, 서랍, 분리형 뚜껑을 선택할 수 있습니다. 내용물과 삽입재의 맞춤을 계획하고 움직이는 부품 사이에 여유 간격을 두세요.

표시된 예시의 치수

203.3 × 154.1 × 52.1 mm

20.33 × 15.41 × 5.21 cm8 × 6.07 × 2.05 in / ″

길이: 203.3 mm너비: 154.1 mm높이: 52.1 mm

내측 치수

이 치수는 미리 보기 예시를 설명하며, 고정된 포장 크기가 아닙니다. 앱이 원하는 치수에 맞춰 칼선 전개도를 다시 계산합니다.

이 구조에서 고려할 사항

회색 판지 두께

싸개가 감싸는 회색 판지의 두께. 조립체가 회색 판지 소재에서 설정합니다.

날개 높이

뚜껑 안쪽에서 자유 가장자리까지 앞날개의 내부 높이.

등 여유

케이스 등은 내부 공간보다 이 값만큼 더 높습니다. 뚜껑은 트레이 위에 약간의 여유를 두고 닫힙니다.

돌출부

감싼 트레이의 좌우 바깥으로 케이스가 돌출되는 길이.

안쪽 감싸기

싸개를 위쪽 가장자리 너머 안쪽으로 접는 깊이. 안쪽 가장자리부터 측정합니다.

자주 묻는 질문

별도의 안쪽 안감은 어떤 역할을 하나요?

안쪽 안감은 케이스 싸개의 접어 넣은 부분과 날개 자석을 덮습니다. 둘레 전체에서 케이스보다 작으며 liningMargin의 초기값은 3 mm입니다. 관절선은 케이스를 따릅니다. 닫을 때 안감이 당겨지거나 관절을 막지 않도록 샘플에서 풀 도포와 움직임을 확인하세요.

예시의 자석 크기는 얼마인가요?

개별 부품 초기값은 지름 10 mm의 원판 자석입니다. 모델은 트레이 앞벽과 날개에 10.5 mm 구멍을 만듭니다. 지름과 위치는 설계 값입니다. 구멍이 맞더라도 소재 내 자석 높이, 유지력 또는 극성을 결정하지 않습니다. 제작할 싸바리 상자 제조사와 자석, 평평한 삽입 및 접착제를 확인하세요.

트레이 자석 높이의 초기값이 25 mm인 이유는 무엇인가요?

25 mm는 단독 계산한 트레이 템플릿의 기본 매개변수이며 기존 미리보기에 해당합니다. 조립체는 날개에 맞게 덮어쓰며 초기 예시에서는 22.8 mm입니다. 이 구분은 조립에 중요합니다. 정렬을 검사하지 않고 독립적으로 계산한 자석 위치를 완성 조립체에 사용하지 마세요.
