Header Card
Kopkaart die over de rand van een zak wordt gevouwen en geniet of gelijmd, met ophanggat door beide lagen (eurogat, rond gat of sleuf). De maten zijn het gevouwen eindformaat.
SnijlijnVouwlijn
Sleep om te draaien
Interactieve 3D-vouwweergave
03 / DOOS
Vereenvoudigd weergavemodel zonder materiaaldikte, niet op schaal.

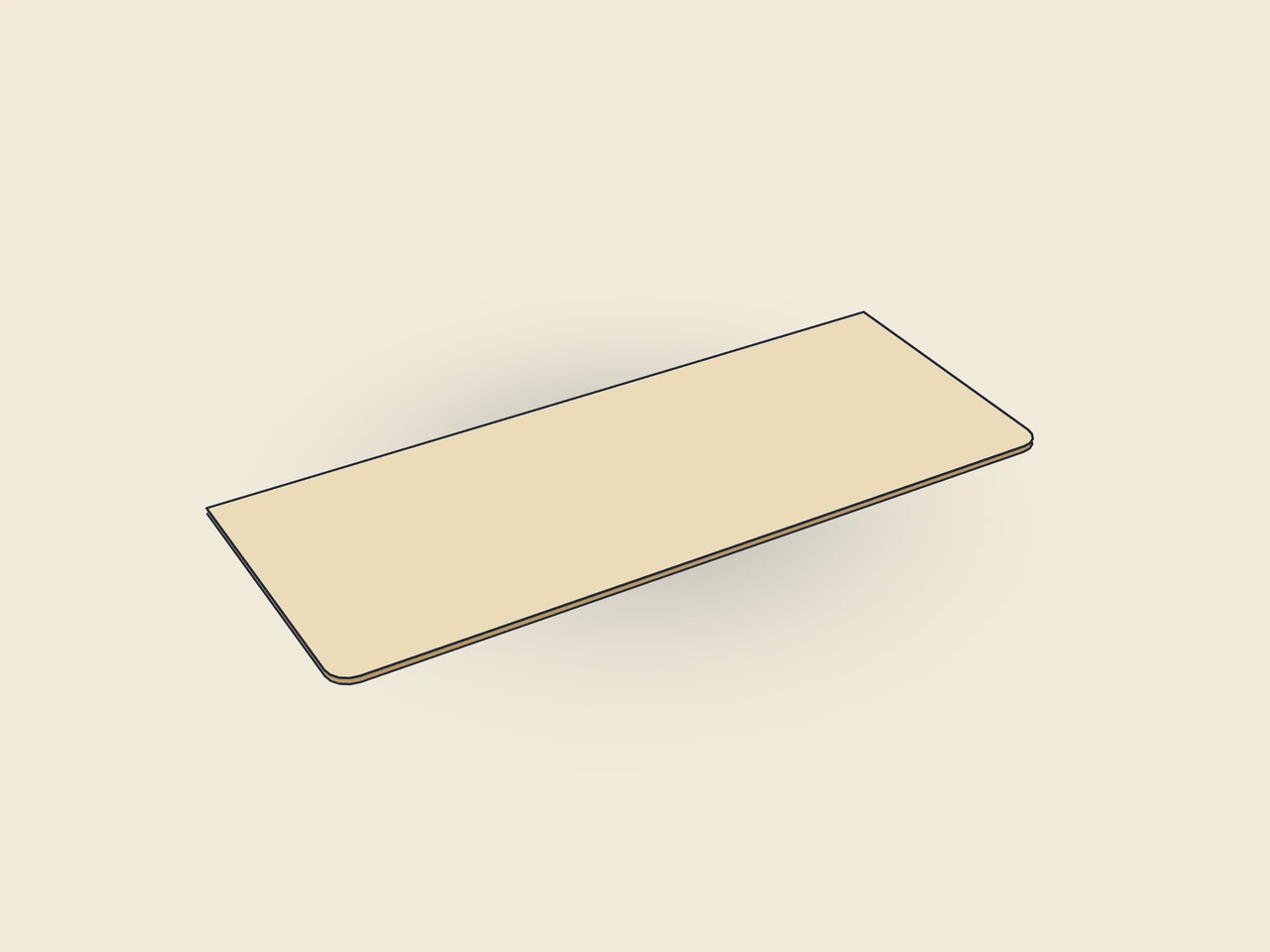

De 3D-weergave is niet beschikbaar in deze browser. De afbeelding toont de gevouwen vorm.
- Sjabloon-ID
card.header- Constructie
- Enveloppen en kaarten
- Huidige sjabloonversie
- V1
- Versie van het stansvormvoorbeeld
- V1
Zo is de vorm opgebouwd
De kopkaart heeft twee even hoge lagen, verbonden door een horizontale middenrilling. Het ophanggat wordt bij de rilling gespiegeld en ligt na het omslaan door beide lagen precies op elkaar. De vrije onderhoeken kunnen worden afgerond.
Zo zet je de verpakking in elkaar
Vouw bij de vouw, leg over de zakrand en niet of lijm. De twee gaten liggen precies op elkaar.
Materiaal en vezelrichting
Vezelrichting horizontaal op de uitslag (controleren)
Test pasvorm, vouwen en sluiting op een proefmodel van het beoogde materiaal. Stem materiaaldikte, vezelrichting en productiestappen af met je drukker.
Afmetingen van het getoonde voorbeeld
100 × 40 mm10 × 4 cm3.94 × 1.57 in / ″
Breedte: 100 mmHoogte: 40 mm
Buitenmaat
Deze afmetingen horen bij het voorbeeld, niet bij een vaste verpakkingsmaat. De app berekent de uitslag opnieuw voor je eigen afmetingen.
Aandachtspunten voor deze constructie
Gatbreedte
Breedte van het langwerpige gat bij het eurogat en bij de sleuf.
Sleufhoogte
Hoogte van het langwerpige gat bij het eurogat en bij de sleuf; de uiteinden zijn halfrond.
Gatdiameter
Diameter van het ronde gat of de cirkel boven het langwerpige gat bij het eurogat; bij het eurogat groter dan de sleufhoogte.
Gatafstand
Afstand van het gatmidden tot de vouw; tot vouw en onderrand blijft minimaal 3 mm materiaalbrug.
Veelgestelde vragen
Hoe groot is de kaart vóór het omslaan?
De invoer beschrijft het gevouwen eindformaat. In het startvoorbeeld is dit 100 × 40 mm; de open uitslag is 100 × 80 mm. De middenrilling verbindt de twee lagen. Plaats inhoud voor voor- en achterkant op basis van deze panelen, zodat tekst na het vouwen in de juiste leesrichting staat.
Welke gatvormen kan ik instellen?
hangHole biedt eurogat, rond gat en sleuf. Gatbreedte en sleufhoogte betreffen de langwerpige gatvormen; de diameter betreft het ronde gat en het cirkeldeel van het eurogat. Controleer de werkzame parameters en de resulterende materiaalbrug als je de vorm wisselt. Het startvoorbeeld gebruikt het eurogat.
Wat betekent de gatafstand van 12 mm?
headerHoleDistance is de afstand van het gatmidden tot de middenrilling. De vrije materiaalbrug hangt daarnaast af van de hele gatvorm. De layout vereist afstand tot rilling en onderrand. Een gelijkblijvend middelpunt kan bij een groter gat daarom te weinig materiaalbrug overlaten.
