Mailer met sluitklep

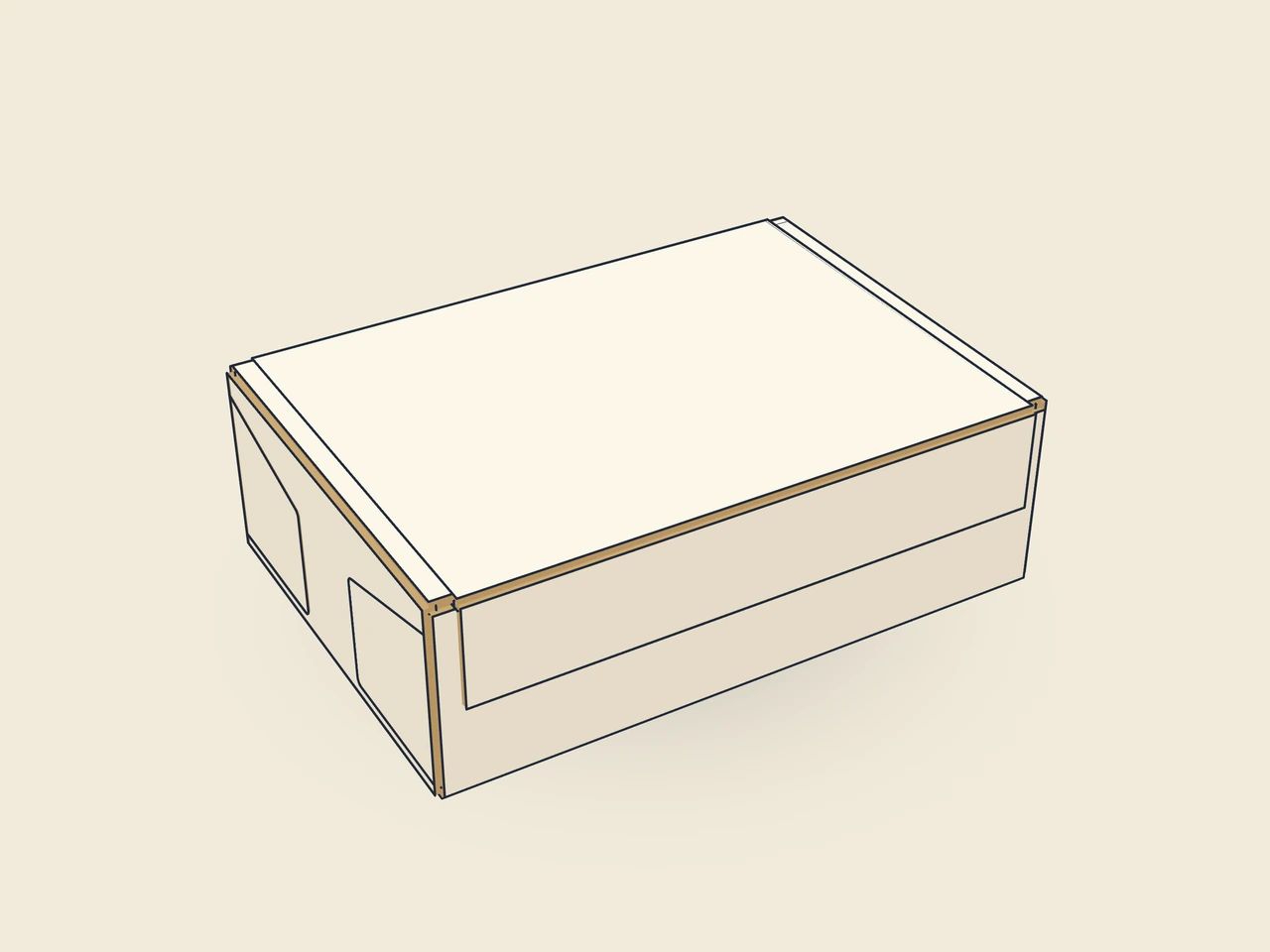

Mailer met dubbele zijwanden en een sluitklep aan de buitenkant. Een zelfklevende strip verbindt de klep met de voorwand; een scheurstrip opent deze. De bodemlippen houden de wandconstructie nog steeds vast.

Mailer met sluitklep — Voorbeeld van de stansvorm uit de documentatie. Stel de passende afmetingen en het productiemateriaal in JetDieline in.

Interactieve 3D-vouwweergave

03 / DOOS

Vereenvoudigd weergavemodel zonder materiaaldikte, niet op schaal.

Sjabloon-ID: corrugated.mailer.flap
Constructie: Verzenddozen van golfkarton
Huidige sjabloonversie: V1
Versie van het stansvormvoorbeeld: V1

Zo is de vorm opgebouwd

Mailer van golfkarton met dubbele zijwanden en oren; het deksel valt aan de buitenkant met een sluitklep over de voorwand, die met een zelfklevende strip wordt gesloten en via een scheurstrip wordt geopend – verzendverpakking voor onlinehandel.

Zo zet je de verpakking in elkaar

Zet voor- en achterwand op, leg de oren naar binnen. Zet de zijwanden op, leg de omslag met binnenwand over de oren en steek de lippen in de bodemsleuven. Vouw na het vullen de dekselstofkleppen naar binnen, sluit het deksel, trek de afdekstrip los en druk de sluitklep aan de buitenkant tegen de voorwand. Pak voor het openen de scheurdraad vast en scheur de strip eruit.

Materiaal en vezelrichting

Golfrichting parallel aan de y-as van de uitslag: de rillijnen van de dubbele wand vouwen netjes, dekselscharnier en insteekklep blijven stijf (controleren met de testdrukkerij).

Test pasvorm, vouwen en sluiting op een proefmodel van het beoogde materiaal. Stem materiaaldikte, vezelrichting en productiestappen af met je drukker.

Afmetingen van het getoonde voorbeeld

250 × 180 × 80 mm

25 × 18 × 8 cm9.84 × 7.09 × 3.15 in / ″

Lengte: 250 mmBreedte: 180 mmHoogte: 80 mm

Binnenmaat

Deze afmetingen horen bij het voorbeeld, niet bij een vaste verpakkingsmaat. De app berekent de uitslag opnieuw voor je eigen afmetingen.

Aandachtspunten voor deze constructie

Omslagbreedte

Breedte van de omslag van de dubbele wand (rillijn tot rillijn); neemt de kleppen op in het vak.

Klepspleet

Spleet tussen aangrenzende kleppen of wanden; minstens ongeveer de materiaaldikte.

Oorlengte (aandeel)

Lengte van de oren of hoekkleppen als aandeel van de halve binnenbreedte.

Stofkleppen aan het deksel (aandeel)

Lengte van de stofkleppen aan het deksel als aandeel van de binnenhoogte.

Stofklephoek

Schuinte van de stofkleppen (bij de mailer ook van de oren); grotere hoeken voorkomen botsingen bij het vouwen.

Veelgestelde vragen

Heeft de voorwand vergrendelsleuven?

Voor de dekselsluiting zijn bij dit type geen sleuven in de voorwand voorzien. De sluitklep wordt aan de buitenkant op de wand gelijmd. Bodemsleuven zijn nog steeds aanwezig omdat ze de lippen van de dubbele zijwanden opnemen. Verwar deze montagevergrendeling niet met de zelfklevende dekselsluiting.

Hoe wordt de klepdiepte begrensd?

closureFlapDepth begint bij 30 mm en loopt in het parameterbereik tot 100 mm. Daarnaast begrenst de voorwaarde frontWall de diepte ten opzichte van de werkelijke voorwand. De klep heeft afstand tot de bodem nodig. Een waarde binnen het tabelbereik kan daarom bij een lage mailer toch ontoelaatbaar zijn.

Wat gebeurt er bij een te brede kleefstrip?

Kleefstrip en scheurstrip moeten met afstand op dezelfde klep liggen. De voorwaarde stripsFitClosureFlap vergelijkt hun maten met de klepdiepte. Pas breedte, afstand en klep samen aan. Een verschoven strip na de SVG-export zou deze controle omzeilen en is geen gedocumenteerde parameterstand.
