Nosiče a paletové displeje / JETDIELINE

Nosič fliaš s priehradkami

Nosič pre 4 alebo 6 fliaš so zodpovedajúcou zásuvnou priehradkou. Dve dierované plošiny a držadlo držia fľaše v nosiči; ďalšie priečky ich oddeľujú aj pod plošinami. Priehradka vychádza z vnútorného priestoru a zvoleného počtu fliaš.

NápojeVíno a liehovinyDarčekyMaloobchod
Nosič fliaš s priehradkami
RezOhybPerforácia
Obrysy súvisiacich dielov z rovnakého príkladu zostavy, zobrazené v rovnakej mierke. Ich rozmery a materiál nastavte spoločne v aplikácii JetDieline.
Nosič fliaš s priehradkami

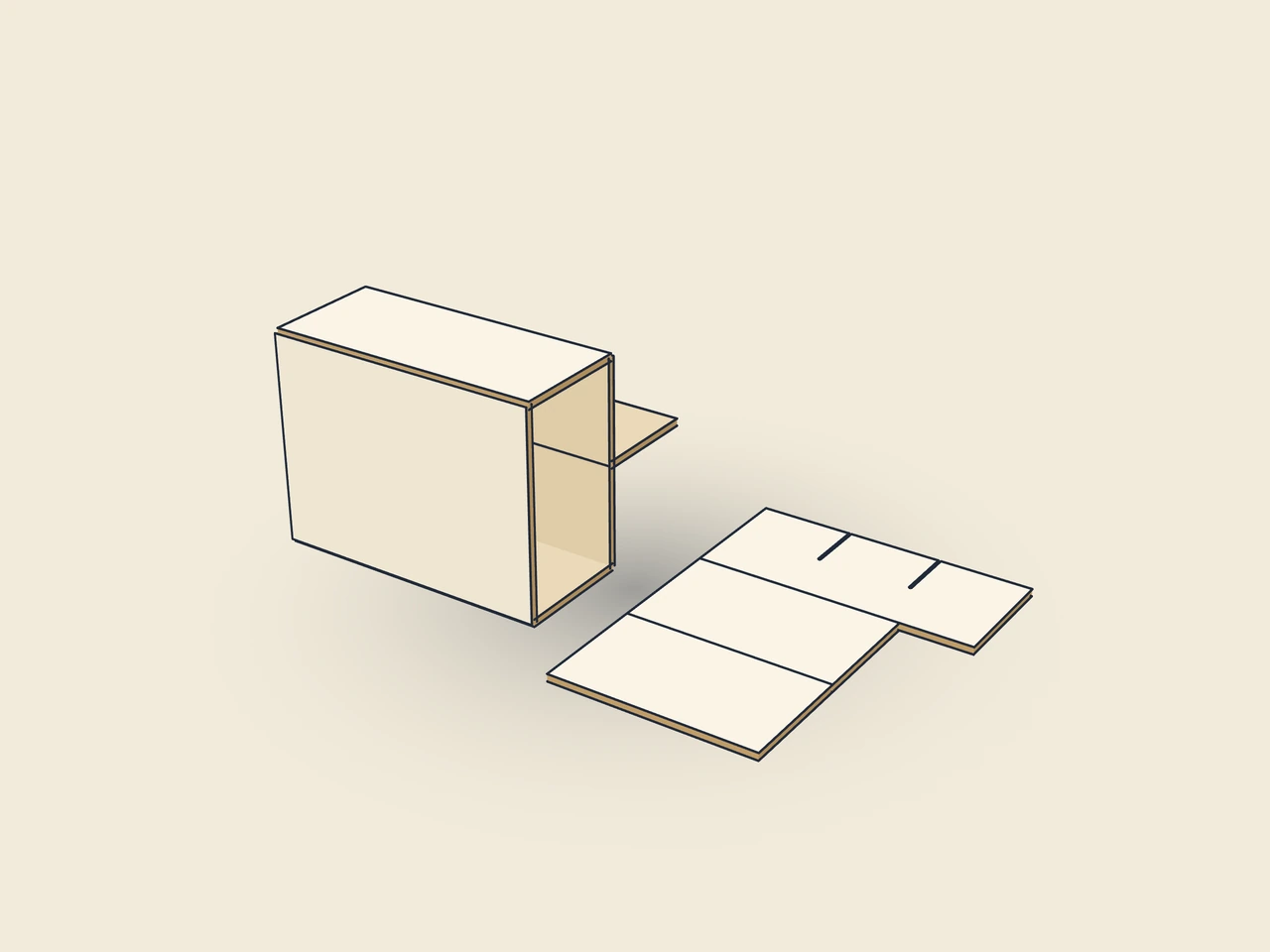

Interaktívne 3D zobrazenie skladania

03 / ŠKATUĽKA

Zjednodušený zobrazovací model bez hrúbky materiálu, nie je v mierke.

ID šablóny
carrier.bottle.divider
Zostava
Nosiče a paletové displeje
Aktuálna verzia šablóny
V1
Verzia náhľadu výsekového obrysu
V1
01

Ako sa zostavuje

Nosič zostavte a zlepte, priečky priehradky spojte krížom a vložte ich pod plošiny. Zamýšľané fľaše vyskúšajte na vzorke a spoločne skontrolujte vôľu, oporu dna a držadlo. Materiál a konštrukcia musia zodpovedať skutočnej hmotnosti naplnených fliaš.

02

Materiál a smer vlákien

Smer vlákien kolmo na rýhy (zvisle na príreze), rovnako ako pri nosiči pohárov (overiť so skúšobnou tlačiarňou).

Overte usadenie výrobku, skladanie a uzavretie na vzorke z plánovaného materiálu. S tlačiarňou dohodnite hrúbku materiálu, smer vlákien a výrobné kroky.

Porovnajte etikety, nosiče pohárov a obaly na fľaše. Obvod a otvory musia zodpovedať nádobe. Tlačené makety nápojových kartónov nepreukazujú nepriepustnosť pre kvapaliny.

Rozmery zobrazeného príkladu

235 × 175 × 100 mm
23.5 × 17.5 × 10 cm9.25 × 6.89 × 3.94 in / ″
Dĺžka: 235 mmŠírka: 175 mmVýška: 100 mm

Vnútorný rozmer

Tieto rozmery opisujú náhľad, nie pevnú veľkosť obalu. Aplikácia prepočíta výsekový obrys podľa vašich rozmerov.

Diely tejto zostavy

Nosič fliaš ↗

Zdvihnite prednú a zadnú stenu, prehnite obe dierované plošiny dovnútra k stredu, zdvihnite polovice držadla a zlepte ich. S priehradkou: zasuňte priečky do seba a postavte ich na dno pred zatvorením plošín. Fľaše vložte zhora.

Vložka s priečkami ↗

Priečky vylomiť pozdĺž oddeľovacích čiar. Priečne priečky obrátiť (štrbiny nadol) a zasunúť cez pozdĺžne, až sa stretnú dná štrbín; mriežku vložiť do škatule.
