JetDielineŠablóny a rozmery
Nájdite vhodný tvar obalu a prispôsobte ho svojmu produktu
Nosiče a paletové displeje / JETDIELINE

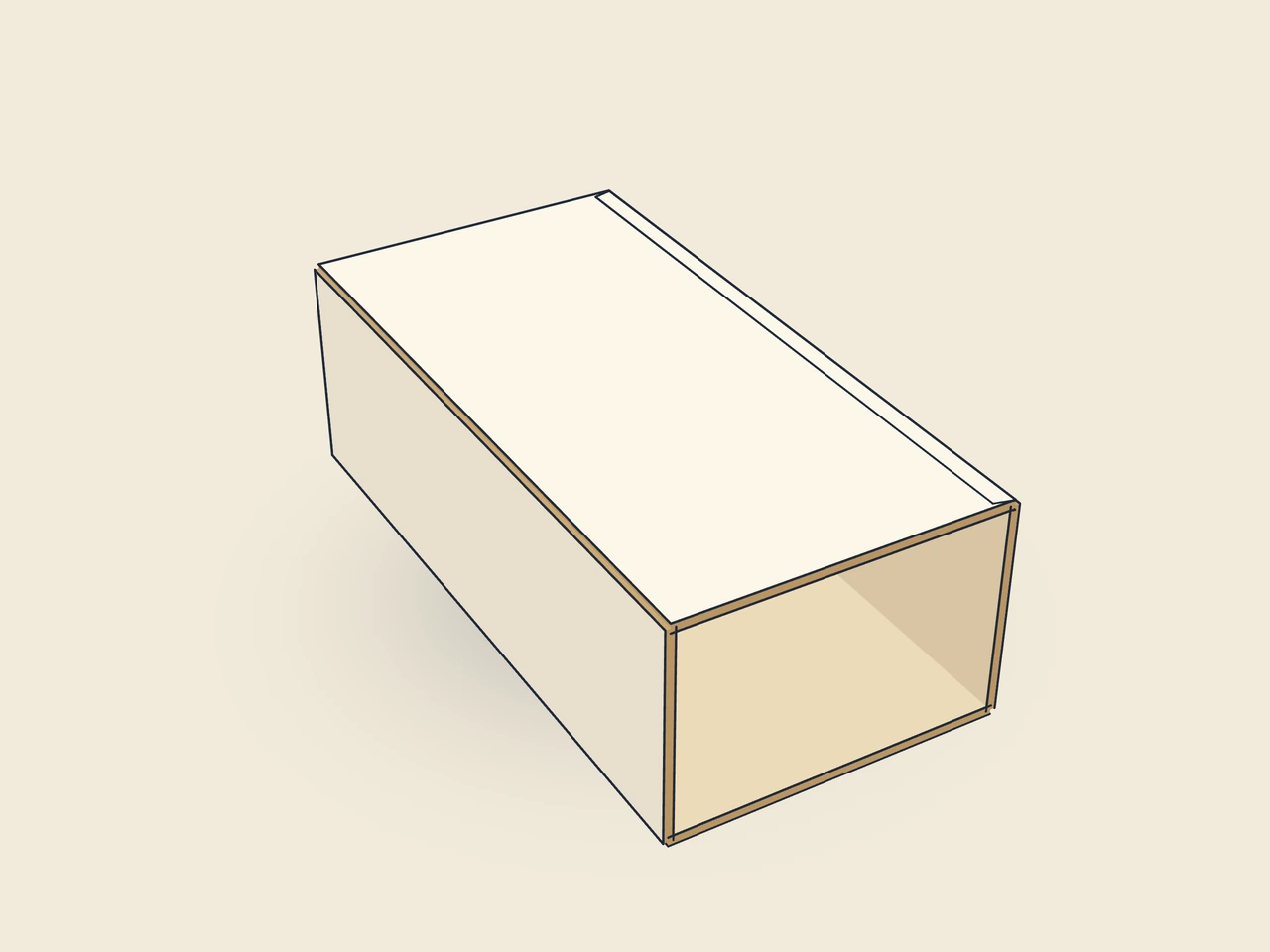

Paletový displej (plášť)
Plášť displeja z vlnitej lepenky pre štvrtinovú alebo polovičnú paletu: rúra zo štyroch stien s lepiacou chlopňou, veľký predný otvor pre police medzi soklom a horným panelom (reklamná plocha). Police sa vkladajú zhora a stohujú sa na seba.
RezOhyb
Potiahnutím otočíte
Interaktívne 3D zobrazenie skladania
03 / ŠKATUĽKA
Zjednodušený zobrazovací model bez hrúbky materiálu, nie je v mierke.
3D zobrazenie nie je v tomto prehliadači k dispozícii. Obrázok zobrazuje zložený tvar.
- ID šablóny
corrugated.display.pallet- Konštrukcia
- Nosiče a paletové displeje
- Aktuálna verzia šablóny
- V1
- Verzia náhľadu výsekového obrysu
- V1
Ako sa zostavuje
Prilepte lepiacu chlopňu k zadnej stene (vo výrobe). Postavte plášť na paletu a vkladajte police zhora tak, aby každá spočívala na okrajoch police pod ňou.
Materiál a smer vlákien
Vlny zvisle (rovnobežne s výškou): steny nesú stohovacie zaťaženie políc (overiť s tlačiarňou displeja).
Overte usadenie výrobku, skladanie a uzavretie na vzorke z plánovaného materiálu. S tlačiarňou dohodnite hrúbku materiálu, smer vlákien a výrobné kroky.
Porovnajte obaly pre regály, pulty a odovzdanie zákazníkovi. Displeje sprístupňujú výrobky a tašky uľahčujú prenášanie. Otestujte zostavenie, viditeľnosť a zaťaženie so skutočnými výrobkami.
Rozmery zobrazeného príkladu
580 × 380 × 1200 mm58 × 38 × 120 cm22.83 × 14.96 × 47.24 in / ″
Dĺžka: 580 mmŠírka: 380 mmVýška: 1200 mm
Vnútorný rozmer
Tieto rozmery opisujú náhľad, nie pevnú veľkosť obalu. Aplikácia prepočíta výsekový obrys podľa vašich rozmerov.
