Potraviny a gastronómia / JETDIELINE

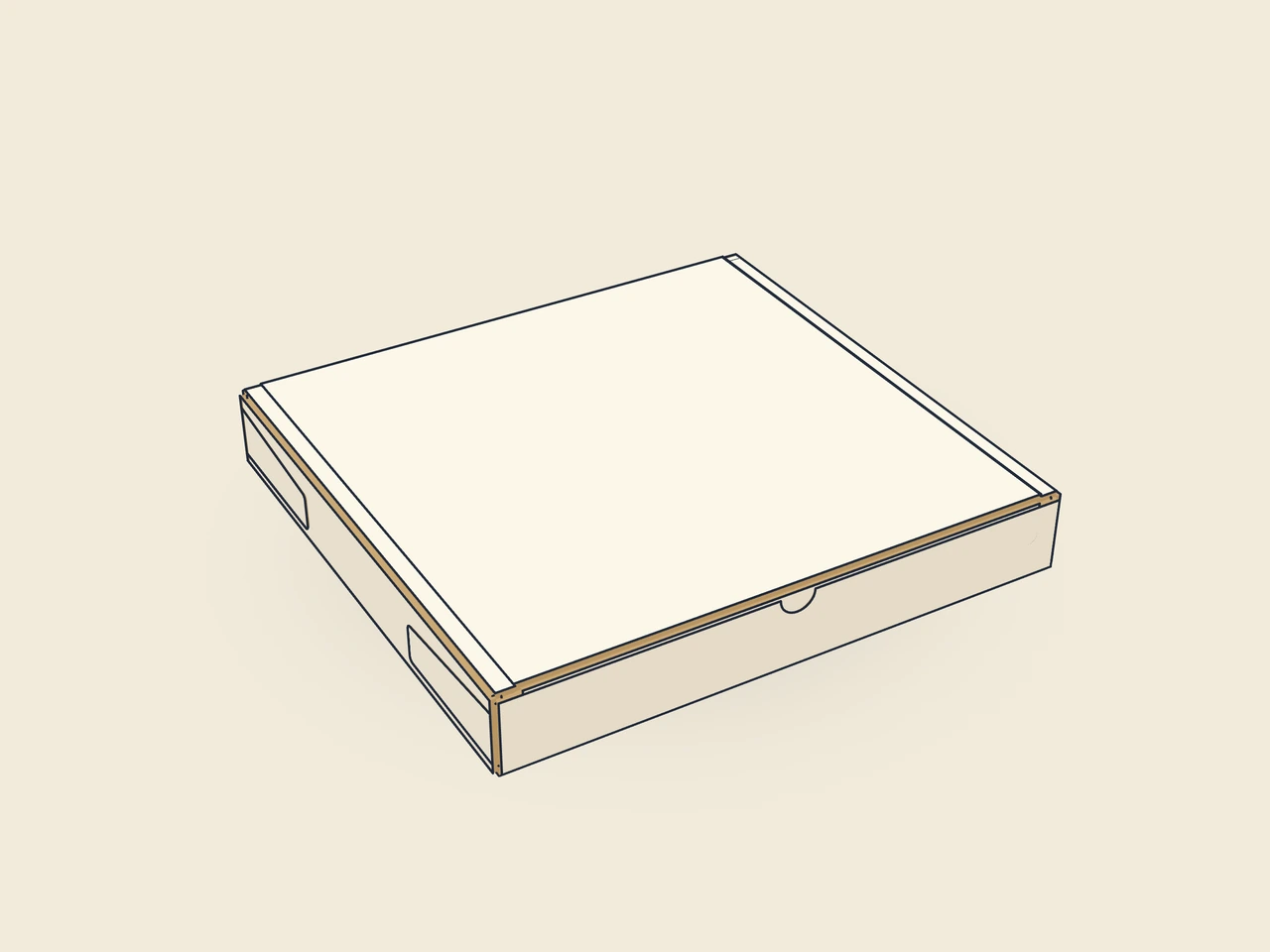

Škatuľka na pizzu

Škatuľa na pizzu vzniká z jedného prírezu s dvojitými bočnými stenami, zasúvacími rohmi a pripojeným vekom. Vnútorné rozmery určujú priestor pre pizzu; vetracie štrbiny a zámkové výstupky sú samostatné parametre.

Potraviny Gastronómia

Škatuľka na pizzu — Náhľad výsekového obrysu zdokumentovaného príkladu. Rozmery a výrobný materiál nastavte v JetDieline.

Interaktívne 3D zobrazenie skladania

03 / ŠKATUĽKA

Zjednodušený zobrazovací model bez hrúbky materiálu, nie je v mierke.

ID šablóny: carton.pizza
Konštrukcia: Potraviny a gastronómia
Aktuálna verzia šablóny: V1
Verzia náhľadu výsekového obrysu: V1

Ako je tvar skonštruovaný

Predná a zadná stena majú uši, ktoré ležia vo vreckách dvojitých bočných stien. Preklady s výstupkami sa zasúvajú do štrbín dna. Na zadnú stenu nadväzuje veko, prachové chlopne veka a zasúvacia chlopňa. Rad pozdĺžnych otvorov leží rovnobežne so závesom veka.

Ako sa zostavuje

Vzpriamiť prednú a zadnú stenu a uši zložiť dovnútra. Vzpriamiť bočné steny, preklad položiť cez uši dovnútra a výstupky zatlačiť do štrbín dna. Vložiť pizzu, zložiť prachové chlopne veka, zavrieť veko a zasúvaciu chlopňu zasunúť za prednú stenu.

Materiál a smer vlákien

Smer vlny rovnobežne s výškou prírezu ako pri zásielkovej škatuli: ryhovania bočných stien a prekladov pozdĺžne, záves veka priečne k vlne; veľké veko sa menej prehýba (overiť s tlačiarňou vlnitej lepenky).

Overte usadenie výrobku, skladanie a uzavretie na vzorke z plánovaného materiálu. S tlačiarňou dohodnite hrúbku materiálu, smer vlákien a výrobné kroky.

Porovnajte otvory a uzávery pre váš potravinársky výrobok. S výrobcom overte materiál na priamy styk a odolnosť proti vlhkosti a tukom.

Rozmery zobrazeného príkladu

300 × 300 × 40 mm

30 × 30 × 4 cm11.81 × 11.81 × 1.57 in / ″

Dĺžka: 300 mmŠírka: 300 mmVýška: 40 mm

Vnútorný rozmer

Tieto rozmery opisujú náhľad, nie pevnú veľkosť obalu. Aplikácia prepočíta výsekový obrys podľa vašich rozmerov.

Čo zohľadniť pri tejto konštrukcii

Šírka prekladu

Šírka prekladu dvojitej steny (od ryhovania k ryhovaniu); prijíma chlopne do vrecka.

Medzera medzi klopami

Medzera medzi susednými klopami alebo stenami; najmenej približne hrúbka materiálu.

Dĺžka uší (podiel)

Dĺžka uší alebo rohových chlopní ako podiel polovice vnútornej šírky.

Prachové chlopne veka (podiel)

Dĺžka prachových chlopní na veku ako podiel vnútornej výšky.

Uhol prachovej chlopne

Skosenie prachových chlopní (pri zásielkovej škatuli aj uší); väčšie uhly zabraňujú kolíziám pri skladaní.

Časté otázky

Aké rozmery platia pre pizzu 30 cm?

Príklad používa vnútorný rozmer 300 × 300 × 40 mm. Označenie 30 cm však nenahrádza meranie obloženej pizze a potrebnej vôle. Výšku, okraj a vkladanie over na vzorke. Katalóg uvádza aj 260, 330 a 400 mm ako východiskové veľkosti; každá veľkosť sa prepočíta a nevytvára sa zmenou mierky.

Potrebuje škatuľa lepidlo?

Konštrukcia sa vzpriamuje bez lepidla. Uši ležia medzi dvojitými bočnými stenami a výstupky sú zasunuté v štrbinách dna. Východiskový výpočet preto neuvádza lepiacu plochu. Funguje to iba s vhodnou šírkou vreciek a zaistením v cieľovom materiáli. Na vzorke over, či preklady pri plnení a otváraní zostávajú v určenej polohe.

Môžem vypnúť vetracie štrbiny?

Áno, vents prepína vetranie vo veku. Pri zapnutom vetraní počet, dĺžka, šírka a odstup od závesu určujú rad pozdĺžnych otvorov. Obmedzenia limitujú ich rozsah a zachovávajú mostíky. Geometria nesimuluje prenos pary; účinok na zabalenú pizzu musíš posúdiť pri skutočnom naplnení a dĺžke prepravy.
