Etikete in trakovi / JETDIELINE

Pasica za škatlo

Papirna pasica okoli štirih sten škatle z žlebovi na robovih in lepilnim zavihkom; mera med žlebovi iz zunanje mere škatle plus debelina materiala.

Pasica za škatlo — Predogled izsekovalnega načrta dokumentiranega primera. Mere in proizvodni material nastavite v aplikaciji JetDieline.

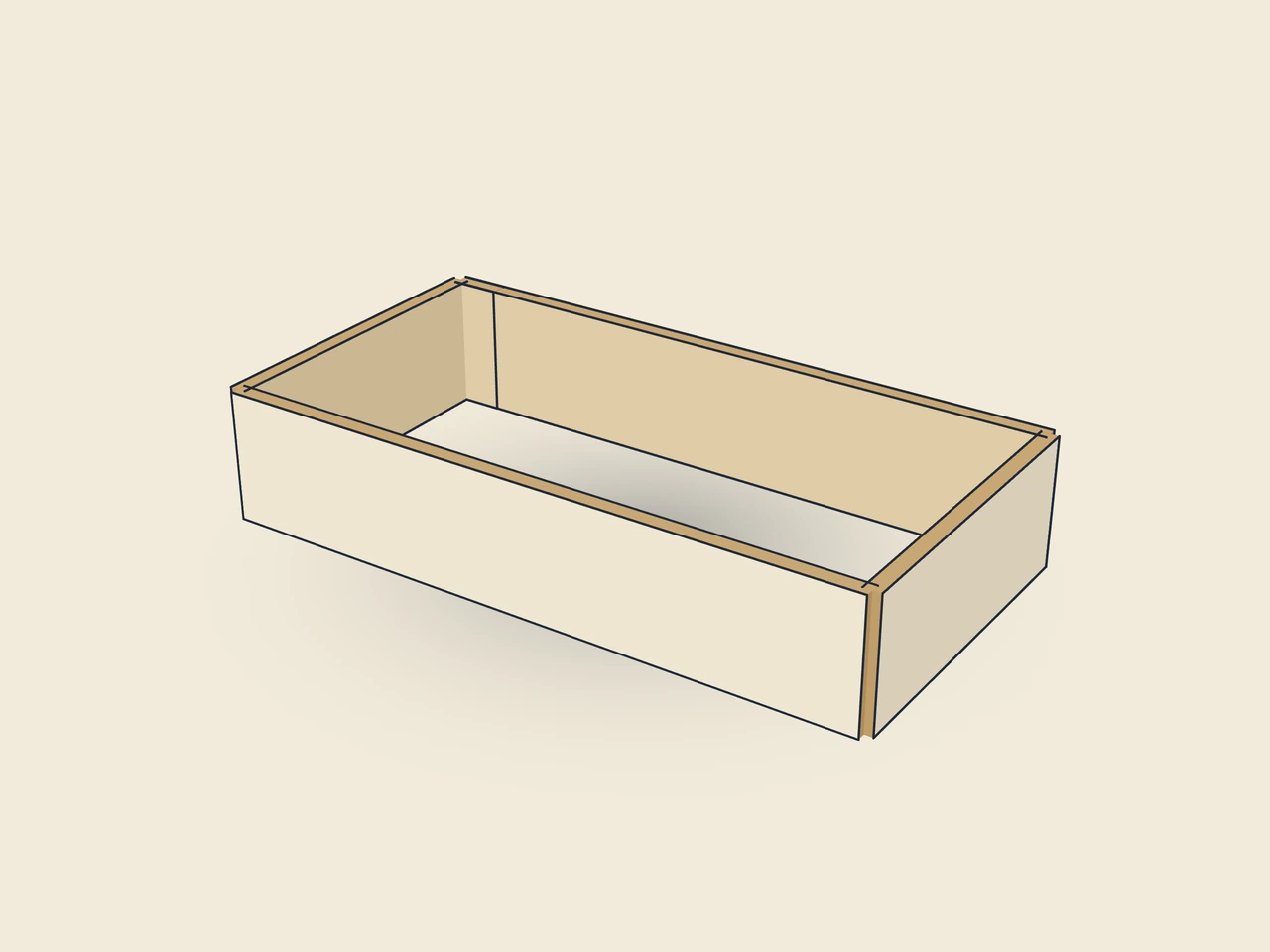

Interaktivni 3D-prikaz zlaganja

03 / ŠKATLA

Poenostavljen prikazni model brez debeline materiala, ni v merilu.

ID predloge: band.belly
Konstrukcija: Etikete in trakovi
Trenutna različica predloge: V1
Različica predogleda izsekovalnega načrta: V1

Kako je oblika zgrajena

Od leve proti desni si sledijo lepilni zavihek, leva stran, sprednja stran, desna stran in hrbtna stran. Štirje žlebovi zaprejo trak okoli prereza škatle. Pri referenci zunanje mere vsaka razdalja stene prejme učinkovito debelino traku kot dodatek. Višina škatle omejuje širino traku; ni višina izreza.

Kako se sestavi

Žlebove predhodno prepogni, pasico ovij okoli škatle in lepilni zavihek znotraj prilepi na hrbtno stran; alternativno jo najprej zlepi in natakni na škatlo.

Material in smer vlaken

Smer vlaken vzporedno z višino škatle in stenskimi žlebovi (preveriti)

Preverite prileganje, prepogibanje in zapiranje na vzorcu iz predvidenega materiala. S tiskarno se dogovorite o debelini materiala, smeri vlaken in obdelavi.

Mere prikazanega primera

200 × 100 × 50 mm

20 × 10 × 5 cm7.87 × 3.94 × 1.97 in / ″

Dolžina: 200 mmŠirina: 100 mmVišina: 50 mm

Zunanja mera

Te mere opisujejo predogled, ne stalne velikosti embalaže. Aplikacija ponovno izračuna izsekovalni načrt po vaših merah.

Kaj upoštevati pri tej konstrukciji

Širina traku

Širina pasice prečno na obseg; največ višina škatle.

Lepilni zavihek

Širina lepilnega zavihka, s katerim se izrez zlepi v cev. Material zahteva najmanjšo širino.

Pogosta vprašanja

Ali potrebujem notranjo ali zunanjo mero škatle?

Potrebuješ zunanjo mero obdanega prereza škatle. Alternativno je dovoljena neposredna mera med žlebovi pasice. Notranja mera se zavrne. Višina škatle omejuje širino traku; ne določa obsega okoli dolžine in širine.

Zakaj je izrez daljši od dvakratne vsote dolžine in širine ter zavihka?

Pri zunanji meri konstrukcija vsaki od štirih razdalj sten prišteje učinkovito debelino traku. Papir 120 g/m² ima v začetnem profilu debelino 0,15 mm. Štirikratni dodatek da dodatnih 0,6 mm. Debelino in dejansko prileganje je treba preveriti s ciljnim materialom.

Ali lahko pasico izdelam višji od škatle?

Območje parametra sega do 300 mm, vendar omejitev bandWidth.atMost.depth dodatno omeji širino traku na višino škatle. Pri začetni višini 50 mm je dovoljena širina traku 40 mm. Vrednost 60 mm krši to omejitev.
