Transportne škatle iz valovite lepenke / JETDIELINE

Transportna škatla s samolepilnim zapiralom

Transportna škatla iz valovitega kartona s povsem prekrivajočima se zavihkoma pokrova, samolepilnim zapiralom in odtržnim trakom. Dno se kot pri zložljivi transportni škatli zapre z lepilnim trakom; zgornje zapiralo ima lepilni trak in pripomoček za odpiranje.

Pošiljanje

Transportna škatla s samolepilnim zapiralom — Predogled izsekovalnega načrta dokumentiranega primera. Mere in proizvodni material nastavite v aplikaciji JetDieline.

Interaktivni 3D-prikaz zlaganja

03 / ŠKATLA

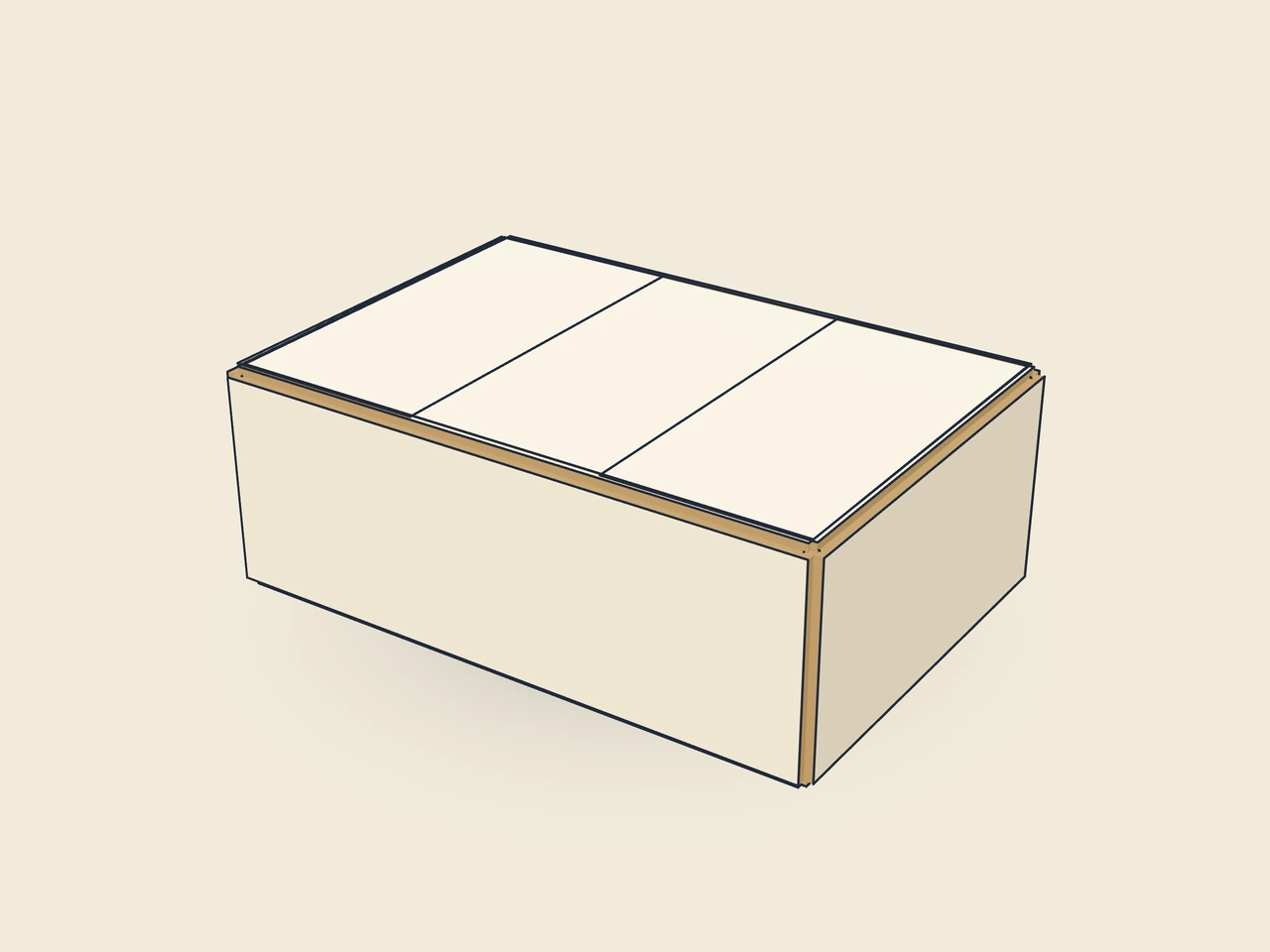

Poenostavljen prikazni model brez debeline materiala, ni v merilu.

ID predloge: corrugated.shipper.selfseal
Konstrukcija: Transportne škatle iz valovite lepenke
Trenutna različica predloge: V1
Različica predogleda izsekovalnega načrta: V1

Kako je oblika zgrajena

Transportna škatla iz valovitega kartona za trgovino in spletno pošiljanje: dno kot pri zložljivi transportni škatli, zgoraj povsem prekrivajoča se zunanja zavihka; zunanji zavihek ima samolepilni trak za zapiranje in odtržni trak z odtržno nitjo za odpiranje.

Kako se sestavi

Zlepi lepilni zavihek, postavi škatlo in dno zapri z notranjimi ter zunanjimi zavihki in zalepi s trakom. Po polnjenju zgornja notranja zavihka prepogni navznoter, položi zunanji zavihek hrbtne strani, odstrani zaščitni trak in čez pritisni sprednji zavihek. Za odpiranje primi odtržno nit ob robu zavihka in odtrgaj trak.

Material in smer vlaken

Smer valov vzporedna z višino: stabilno pri zlaganju v sklad (preveriti s poskusno tiskarno).

Preverite prileganje, prepogibanje in zapiranje na vzorcu iz predvidenega materiala. S tiskarno se dogovorite o debelini materiala, smeri vlaken in obdelavi.

Mere prikazanega primera

300 × 200 × 100 mm

30 × 20 × 10 cm11.81 × 7.87 × 3.94 in / ″

Dolžina: 300 mmŠirina: 200 mmVišina: 100 mm

Notranja mera

Te mere opisujejo predogled, ne stalne velikosti embalaže. Aplikacija ponovno izračuna izsekovalni načrt po vaših merah.

Kaj upoštevati pri tej konstrukciji

Lepilni zavihek

Širina lepilnega zavihka, s katerim se izrez zlepi v cev. Material zahteva najmanjšo širino.

Kot lepilnega zavihka

Poševnina na koncih lepilnega zavihka; olajša prepogibanje in postavljanje.

Reža med zavihki

Reža med sosednjimi zavihki oziroma stenami; najmanj približno debelina materiala.

Širina lepilnega traku

Širina samolepilnega traku na zunanjem zavihku pokrova; zlepi zavihek s spodnjim zavihkom.

Odmik lepilnega traku

Odmik lepilnega traku od prostega roba zavihka (0 = poravnano z robom).

Pogosta vprašanja

Kaj Dieline prikazuje o odtržni niti?

Obe perforaciji se vodita kot geometrija; odtržna nit je opomba. Dieline s tem določi predvideni položaj. Ne potrjuje materiala odtržne niti, postopka vgradnje ali sile odpiranja. Te podrobnosti je treba preveriti v proizvodnem vzorcu in z izvajajočim obratom.

Zakaj trakovi ne ustrezajo pri majhnih formatih?

Odtržni trak, varnostni razmik in lepilni trak si delijo zgornji zunanji zavihek. Pri majhni notranji širini je ta površina lahko prekratka. Omejitev stripsFitOuterFlap zato omejuje odmik odtržnega traku. Odvisne parametre prilagodi skupaj, namesto da bi po izvozu črte pomaknil bližje skupaj.

Lahko pokrov po odprtju ponovno zaprem?

Ta V1 modelira samolepilno zapiralo z enim odtržnim trakom. Drugi lepilni trak za vračila ni prisoten kot ločen parameter. Iz te konstrukcije zato ni mogoče obljubiti zapirala za vračila. Za zapiralo na vstavljanje za ponovno odpiranje je na voljo poštna škatla z zaklepnimi zavihki.
