Zložljiva škatla z vtičnim dnom

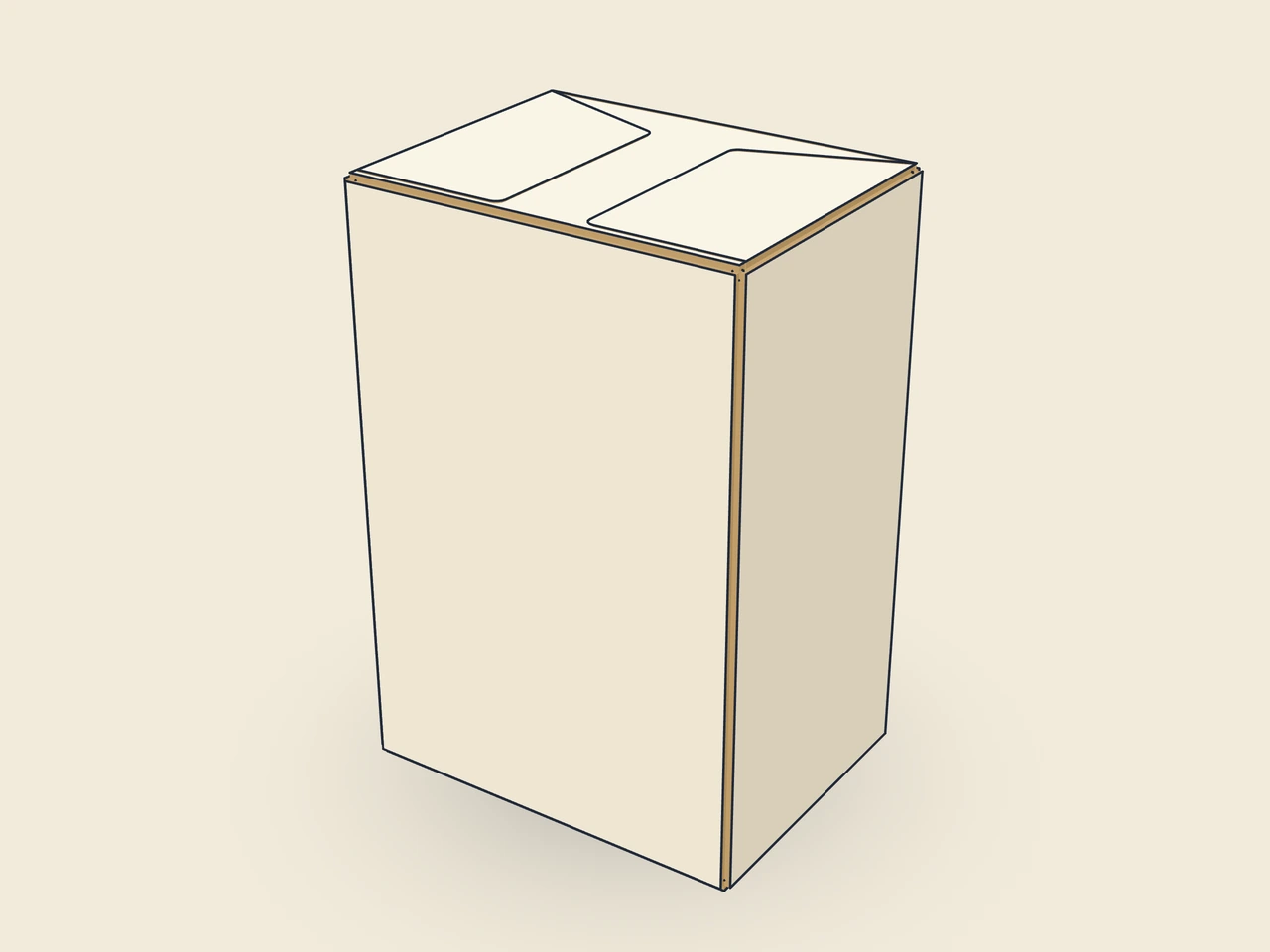

Zaklepno dno se zapre s štirimi medsebojno vpetimi zavihki. Dva stranska zavihka ležita znotraj; nos na hrbtni strani se vstavi pod jeziček sprednjega zavihka. Različica 1 to dno združuje s pokrovom na vstavljanje. Računski primer uporablja karton za zložljive škatle 400 g/m² in prikazuje ravno Dieline z žlebovi in zarezami dna.

Zložljiva škatla z vtičnim dnom — Predogled izsekovalnega načrta dokumentiranega primera. Mere in proizvodni material nastavite v aplikaciji JetDieline.

Interaktivni 3D-prikaz zlaganja

03 / ŠKATLA

Poenostavljen prikazni model brez debeline materiala, ni v merilu.

ID predloge: carton.snaplock
Konstrukcija: Zložljive škatle
Trenutna različica predloge: V1
Različica predogleda izsekovalnega načrta: V1

Kako je oblika zgrajena

Plašč se zlepi na stranskem lepilnem zavihku. Pri zapiranju dna 1-2-3 sledita stranska zavihka, sprednji zavihek z zarezami in hrbtni zavihek z nosom. V zarezah zavihki zamenjajo lego plasti. Dno se zaklene brez lastnega lepljenja; pokrov se zapre prek protiprašnih zavihkov in zavihka za zapiranje.

Kako se sestavi

Zlepi lepilni zavihek in škatlo položi plosko. Za polnjenje jo postavi, stranska zavihka 1 in 2 prepogni navznoter, čez položi zavihek 3 z jezičkom in vstavi nos zavihka 4 pod jeziček. Po polnjenju protiprašne zavihke prepogni navznoter in vstavi zavihek za zapiranje.

Material in smer vlaken

Smer vlaken vzporedna z višino: stenski žlebovi vzdolžno, žlebovi dna in pokrova prečno; zavihki ostanejo togi in nos se ne upogne izpod jezička (preveriti s poskusno tiskarno).

Preverite prileganje, prepogibanje in zapiranje na vzorcu iz predvidenega materiala. S tiskarno se dogovorite o debelini materiala, smeri vlaken in obdelavi.

Mere prikazanega primera

80 × 60 × 120 mm

8 × 6 × 12 cm3.15 × 2.36 × 4.72 in / ″

Dolžina: 80 mmŠirina: 60 mmVišina: 120 mm

Notranja mera

Te mere opisujejo predogled, ne stalne velikosti embalaže. Aplikacija ponovno izračuna izsekovalni načrt po vaših merah.

Kaj upoštevati pri tej konstrukciji

Lepilni zavihek

Širina lepilnega zavihka, s katerim se izrez zlepi v cev. Material zahteva najmanjšo širino.

Kot lepilnega zavihka

Poševnina na koncih lepilnega zavihka; olajša prepogibanje in postavljanje.

Globina vstavljanja

Kako globoko zavihek za zapiranje sega v škatlo; največ približno polovico širine (pri poštni škatli višine).

Polmer zavihka za zapiranje

Polmer vogala zavihka za zapiranje; omejen s polovico širine zavihka oziroma globine vstavljanja.

Rama zavihka za zapiranje

Stranski umik zavihka za zapiranje glede na pokrov za lažje vstavljanje.

Pogosta vprašanja

V katerem zaporedju zaprem dno?

Najprej prepogni oba stranska zavihka navznoter, nato sprednji zavihek z zarezami in nazadnje hrbtni zavihek z nosom. Nos se vpne pod jeziček; pri zarezah se plasti zamenjajo. Ta postopek preveri na vzorcu pred polnjenjem, zlasti pri debelejšem kartonu in majhnih notranjih merah.

Se zaklepno dno lepi?

Zavihki dna se medsebojno vpnejo brez lastnega lepljenja. Stranski lepilni zavihek plašča se vseeno zlepi, da nastane cev. To dno se tako razlikuje od predhodno zlepljenega avtomatskega dna. Zaklepanje moraš izvesti pri postavljanju; ne nastane samo z odpiranjem plosko zložene škatle.

Koliko prekrivanja je dovoljeno?

flapOverlap se začne pri 10 mm in ima območje od 2 do 40 mm. Model dodatno omejuje prekrivanje na 40 % širine dna. Največja vrednost v tabeli zato ne ustreza vsaki notranji meri. Prekrivanje in dolžino nosu uskladi skupaj ter dno preveri z izbranim kartonom.
