Omslagsförpackning

Korsformad omslagsförpackning för böcker och plana varor. Extra bigningslinjer möjliggör vikning för tunnare innehåll; gavelväggar och lockets gavelflikar sluter sidorna, en limremsa framsidan.

Transport Kontor och förvaring

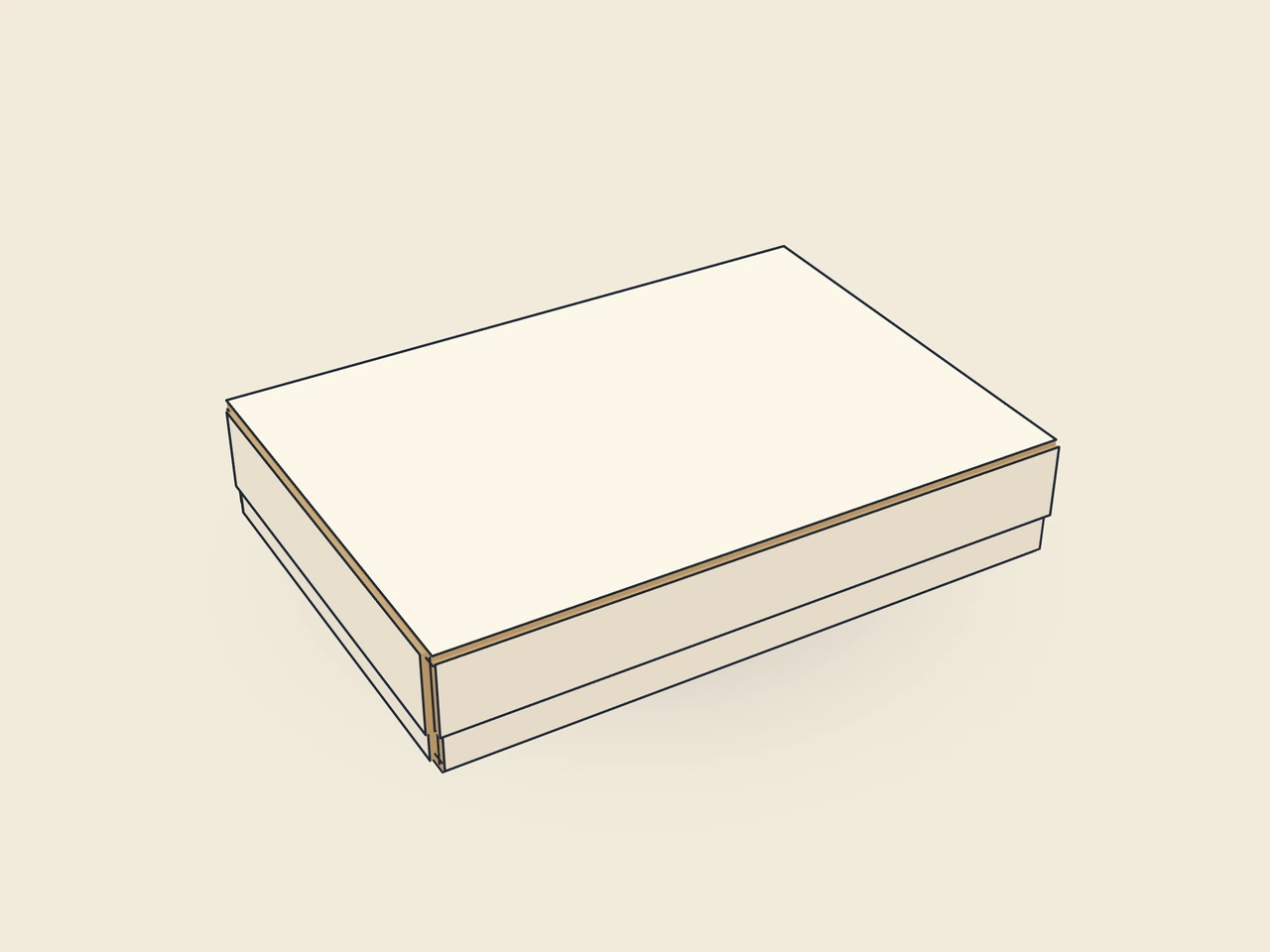

Interaktiv 3D-vy över vikningen

03 / KARTONG

Förenklad visningsmodell utan materialtjocklek, inte skalenlig.

Mall-ID: corrugated.wrap
Konstruktion: Transportlådor i wellpapp
Aktuell mallversion: V1
Version av stansritningens förhandsvisning: V1

Så är formen konstruerad

Korsformigt wellpappämne för böcker och plana varor: botten, fram- och bakvägg, lock med förslutningsflik och självhäftande remsa, gavelväggar och lockets gavelflikar; multipelbigning för innehåll av olika tjocklek.

Så monteras den

Lägg innehållet på bottnen, res fram- och bakvägg samt gavelväggarna – vik vid tunnare innehåll längs en av de extra bigningslinjerna. Stäng locket, lägg lockets gavelflikar utvändigt över gavelväggarna, dra av skyddsremsan och tryck förslutningsfliken utvändigt mot framväggen.

Material och fiberriktning

Vågriktning parallellt med bigningarna för botten, väggar och lock: de omslutande vikningarna och multipelbigningen viks rent (kontrollera med provtryckeri).

Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.

Mått för det visade exemplet

240 × 170 × 40 mm

24 × 17 × 4 cm9.45 × 6.69 × 1.57 in / ″

Längd: 240 mmBredd: 170 mmHöjd: 40 mm

Innermått

Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.

Att tänka på för den här konstruktionen

Flikspalt

Spalt mellan intilliggande flikar respektive väggar; minst ungefär materialtjockleken.

Förslutningsflikens djup

Djup på förslutningsfliken som limmas utvändigt mot framväggen; högst så djup som framväggen är hög.

Förslutningens limremsa

Bredd på den självhäftande remsan på förslutningsfliken (5 mm marginal till kanten).

Lockets gavelflikar

Längd på lockets gavelflikar som andel av höjden; de lägger sig utvändigt över gavelväggarna.

Extra bigningslinjer

Antal extra bigningslinjer per vägg (multipelbigning): för tunnare innehåll viks längs dem i stället för vid nominellt läge.

Vanliga frågor

Är de extra bigningarna steglöst inställbara?

Nej. Parametern anger noll till tre extra linjer per vägg med gemensamt bigningsavstånd. Vid packning väljer du en befintlig linje. Det är ett diskret vikval. Anpassa grundhöjden till det tjockaste innehållet och kontrollera tunnare innehåll vid de avsedda extra bigningarna.

Varför är två extra bigningar otillåtna vid låg höjd?

Antal gånger bigningsavstånd får ta högst halva innerhöjden. Därmed lämnas tillräcklig vägghöjd i modellen. Begränsningen halfDepth föreslår ett lägre antal vid för många bigningar. Kontrollera antal och avstånd tillsammans; parameterintervallet ensamt garanterar ännu ingen passande kombination.

Hur stängs gavlarna?

Först reses gavelväggarna vid bottnen. När locket stängts ligger lockets gavelflikar utvändigt över dem. endFlapRatio styr deras längd som andel av höjden. Testa överlappningen även vid vikning längs en extra bigning eftersom tunnare innehåll ändrar den färdiga passningen.
