JetDielineRyggbredd
Avstånd mellan de båda ryggbigningarna och därmed mappens fyllhöjd; 0 ger en enkel vikning.
Pappersprodukter och egna konturer / JETDIELINE
Presentationsmapp med insticksficka
Mapp med fram- och bakpärm, rygg och insticksficka till höger, vänster eller på båda sidor; fickorna har limflikar på båda sidor och vid önskemål slitsar för visitkort. Måtten är den stängda mappens slutformat.
SkärningVikning
Dra för att rotera
Interaktiv 3D-vy över vikningen
03 / KARTONG
Förenklad visningsmodell utan materialtjocklek, inte skalenlig.

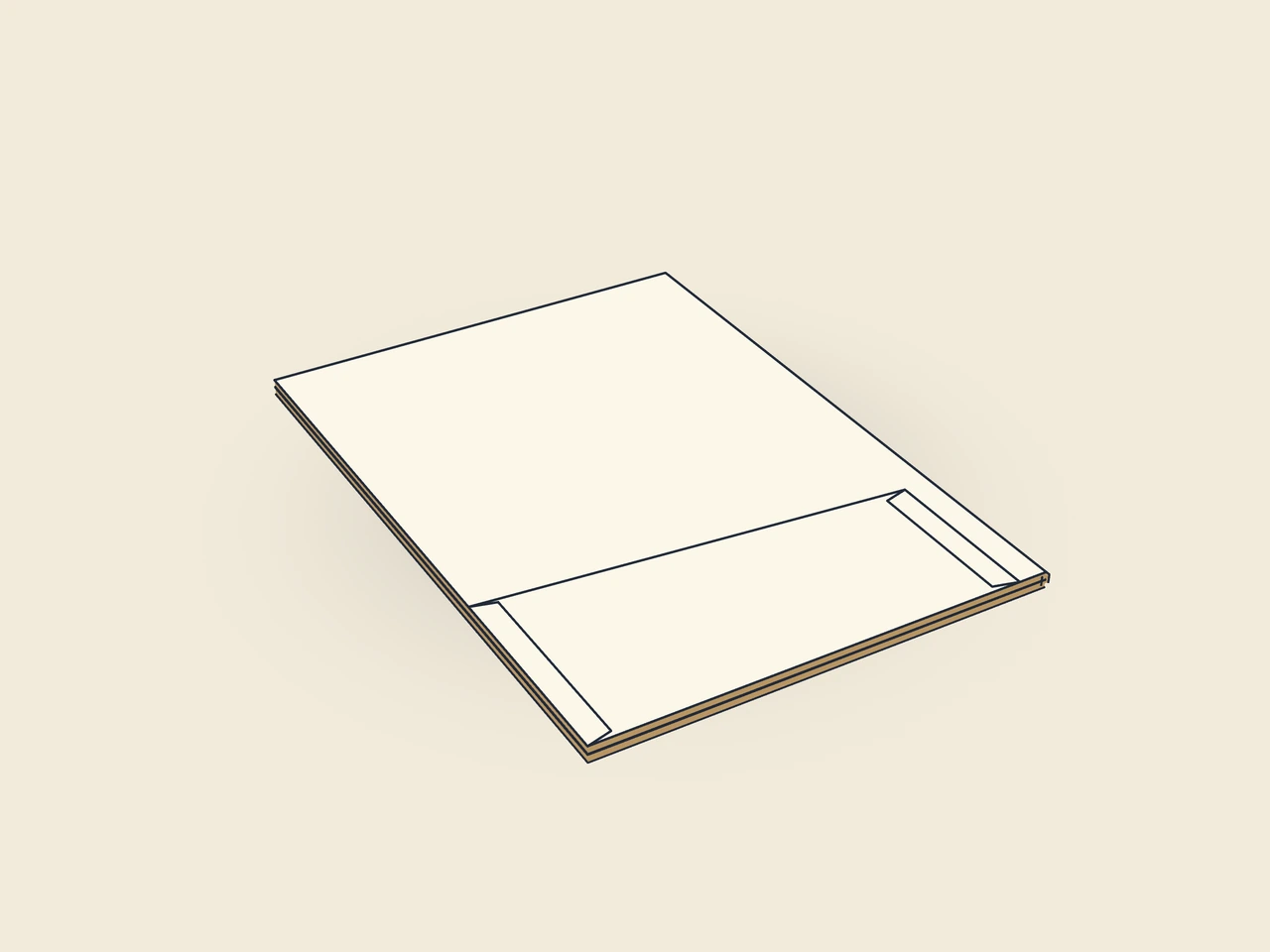

3D-vyn är inte tillgänglig i den här webbläsaren. Bilden visar den vikta formen.
- Mall-ID
folder.pocket- Konstruktion
- Pappersprodukter och egna konturer
- Aktuell mallversion
- V1
- Version av stansritningens förhandsvisning
- V1
Så är formen konstruerad
Fram- och bakpärm är förbundna genom ryggen. En ficka ligger i startexemplet vid höger pärm. Fickor till vänster eller på båda sidor kan väljas. Varje ficka har sidolimflikar; dess överkant kan sänkas mot ryggsidan.
Så monteras den
Vik varje fickas limflikar inåt och limma dem utvändigt, lägg fickan vid fickbigningen mot pärmens insida och tryck fast. Stäng till sist mappen vid ryggbigningarna.
Material och fiberriktning
Fiberriktning lodrätt på ämnet (kontrollera)
Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.
Mått för det visade exemplet
220 × 310 mm22 × 31 cm8.66 × 12.2 in / ″
Bredd: 220 mmHöjd: 310 mm
Yttermått
Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.
Att tänka på för den här konstruktionen
Insticksfickor
Fickornas läge i den öppna mappen: Höger (vid bakpärmen), vänster (vid frampärmen) eller på båda sidor.
Fickhöjd
Fickans höjd vid ytterkanten från fickbigningen; högst halva mapphöjden.
Fickans sänkning
Så mycket lägre är fickan vid ryggsidan än vid ytterkanten (sned fickkant); högst halva fickhöjden.
Limflik
Bredd på limfliken som limmar ihop ämnet till ett rör. Materialet kräver en minsta bredd.
Vanliga frågor
Beskriver 220 × 310 mm den öppna mappen?
Nej. Det är den stängda mappens slutformat. Fram- och bakpärm, rygg och ficka bildar tillsammans ett större ämne. I startexemplet är det 456 × 410 mm. Planera formgivningen utifrån de enskilda pärm- och fickpanelerna i stället för att använda det stängda formatet som hela arket.
Kan fickan sitta till vänster eller på båda sidor?
Ja. folderPockets erbjuder right, left och both. Höger betyder vid den öppna mappens bakpärm, vänster vid frampärmen. Båda fickorna har egna limflikar. Valet ändrar ämne och montering. Kontrollera efter bytet även tryckbildens tilldelning och utrymmet för innehållet.
Vad händer vid ryggbredd noll?
folderSpine på 0 ger en enkel mittbigning i stället för en rygg med två bigningar. Det lämpar sig som annan uppbyggnad för samma mapp-ID. Om dina handlingar får tillräckligt utrymme följer ännu inte av detta. Kontrollera den fyllda mappen och välj ryggen efter det verkliga innehållet.
