Поштовий конверт із бічними клапанами

Конверт або поштовий пакет з адресної сторони, двох бічних клапанів, клапана дна як задньої сторони та клапана закривання. Розміри — кінцевий формат; отвір розташований на верхньому краї.

Офіс і зберігання Подарунки

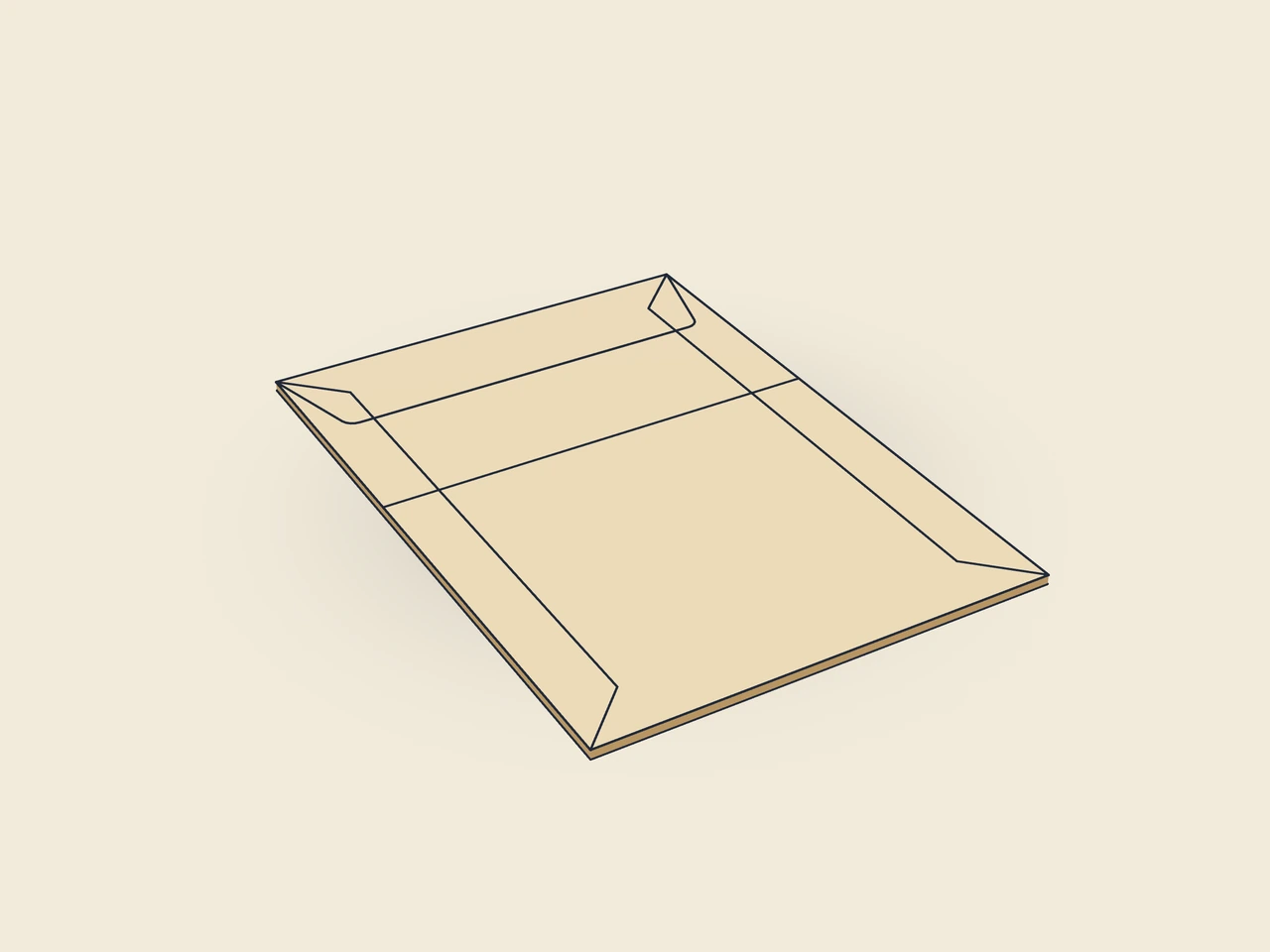

Поштовий конверт із бічними клапанами — Попередній перегляд контуру документованого прикладу. Потрібні розміри та виробничий матеріал ви задаєте в JetDieline.

Інтерактивний 3D-перегляд складання

03 / КОРОБКА

Спрощена демонстраційна модель без товщини матеріалу, не в масштабі.

Ідентифікатор шаблону: envelope.pocket
Конструкція: Паперові вироби та довільні контури
Поточна версія шаблону: V1
Версія контуру в попередньому перегляді: V1

Як влаштована форма

Адресна сторона має два бічні клапани, клапан дна та клапан закривання біля верхнього отвору. Бічні клапани мають похилі кінці. Клапан дна утворює задню сторону. На відміну від конверта Wallet, глибина клапана закривання тут задається як довжина в міліметрах.

Як її скласти

Загнути бічні клапани всередину, накласти нижній клапан і приклеїти його до бічних клапанів. Після наповнення загнути закривний клапан і заклеїти самоклейною смужкою або клеєм.

Матеріал і напрям волокон

Напрям волокон вертикально на заготовці (перевірити)

Перевірте посадку, складання і закривання на зразку із запланованого матеріалу. Товщину матеріалу, напрям волокон і обробку узгодьте з друкарнею.

Розміри зображеного прикладу

162 × 229 mm

16.2 × 22.9 cm6.38 × 9.02 in / ″

Ширина: 162 mmВисота: 229 mm

Зовнішній розмір

Ці розміри належать до попереднього перегляду, а не до фіксованого розміру упаковки. Застосунок перераховує розгортку під ваші власні розміри.

Що врахувати для цієї конструкції

Бічний клапан

Ширина бічних клапанів, до яких приклеюється нижній клапан; щонайбільше 40 % ширини та 30 % висоти.

Нижній клапан

Глибина нижнього клапана як частка висоти; він утворює задню сторону конверта.

Клапан закривання

Глибина клапана закривання біля отвору; щонайбільше 60 % висоти.

Часті запитання

Чому початковий розмір — 162 × 229 mm?

Поштовий конверт використовує C5 вертикально як початковий закритий кінцевий формат. Ширина проходить упоперек, висота — уздовж адресної сторони; отвір зверху. Wallet починається горизонтально. Обидва мають окремі ID конструкцій і додатково відрізняються налаштуванням клапана закривання, а не лише переставленими розмірами.

Чи клапан закривання автоматично довшає за більшої висоти?

Ні. envelopeClosureFlap — довжина в міліметрах. Натомість envelopeBottomFlap — відсоткова частка висоти. Тому після зміни розміру ці клапани зростають по-різному. Свідомо пристосуй клапан закривання та перевір перекриття й шлях наповнення; саме масштабування старої розгортки не відображає моделі параметрів.

Чи можу я довільно розширювати бічні клапани?

Ні. Крім власного діапазону параметрів, вони залежать від ширини й висоти конверта. Надто великі бічні клапани вже не вміщуються під клапаном дна або не залишають передбаченої зони склеювання вільною. Перевір обидві розмірні залежності та узгодь остаточну ширину з виробником конвертів.
