Складаний лоток із замковими кутами

Відкритий лоток із гофрокартону з подвійними торцевими стінками та замковими кутами. Заготовка розправляється без клею; ця сторінка показує власну конструкцію V2 з гофрою B.

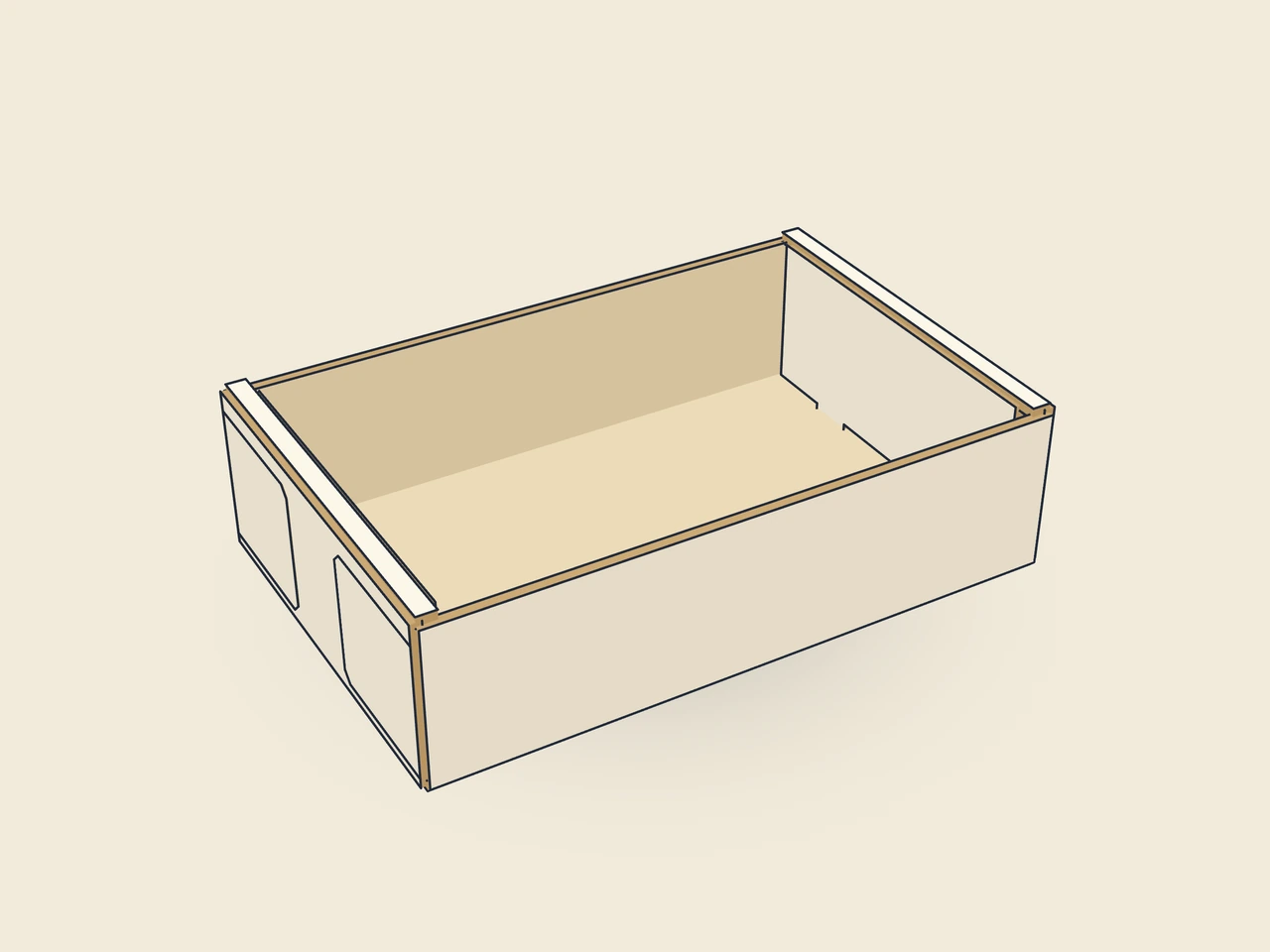

Складаний лоток із замковими кутами — Попередній перегляд контуру документованого прикладу. Потрібні розміри та виробничий матеріал ви задаєте в JetDieline.

Інтерактивний 3D-перегляд складання

03 / КОРОБКА

Спрощена демонстраційна модель без товщини матеріалу, не в масштабі.

Ідентифікатор шаблону: corrugated.tray
Конструкція: Транспортні коробки з гофрокартону
Поточна версія шаблону: V2
Версія контуру в попередньому перегляді: V2

Як влаштована форма

Дно розташоване посередині. Передня та задня стінки мають кутові клапани, що лежать у кишенях подвійних торцевих стінок. Виступи внутрішніх стінок входять у довгасті отвори дна. V2 задає загин 10 mm і ширину прорізу 5 mm; V1 зберігається для старіших проєктів.

Як її скласти

Підніми передню та задню стінки й загни кутові клапани всередину. Підніми над ними торцеві стінки, загни перегин усередину так, щоб кутові клапани опинилися в кишені, і встав виступи в прорізи дна.

Матеріал і напрям волокон

Напрям волокон вертикально на заготовці (перевірити)

Перевірте посадку, складання і закривання на зразку із запланованого матеріалу. Товщину матеріалу, напрям волокон і обробку узгодьте з друкарнею.

Розміри зображеного прикладу

300 × 200 × 80 mm

30 × 20 × 8 cm11.81 × 7.87 × 3.15 in / ″

Довжина: 300 mmШирина: 200 mmВисота: 80 mm

Внутрішній розмір

Ці розміри належать до попереднього перегляду, а не до фіксованого розміру упаковки. Застосунок перераховує розгортку під ваші власні розміри.

Що врахувати для цієї конструкції

Ширина загину

Ширина загину подвійної стінки (від бігування до бігування); вміщує клапани в кишені.

Проміжок клапанів

Проміжок між сусідніми клапанами або стінками; щонайменше приблизно товщина матеріалу.

Довжина вушок (частка)

Довжина вушок або кутових клапанів як частка половини внутрішньої ширини.

Кількість виступів

Кількість замкових виступів на кожній стінці.

Ширина виступу

Ширина одного замкового виступу.

Часті запитання

Чи потрібен лотку клейовий клапан?

Ні. Кутові клапани лежать у кишенях подвійних торцевих стінок. Виступи внутрішньої стінки замикаються в дні. У цьому шаблоні така будова замінює склеювання кутів. Перевір защіпання та положення стінок на цільовому матеріалі; сама розрахована заготовка не підтверджує ні силу утримання, ні вантажопідйомність.

Чи можна додати більше виступів?

lockTabCount пропонує від одного до чотирьох виступів на стінку. Більше виступів потребують місця, як і їхня ширина та проміжки між ними. lockTabWidth.fitsInnerWall перевіряє цю комбінацію. Змінюй кількість і ширину разом та перевір на зразку, чи всі виступи одночасно входять у прорізи дна без деформації.

Чому проріз дна не може бути довільно широким?

Проріз має вміщати товщину матеріалу й водночас зберігати відстань від бігування стінки. slotWidth.materialMinimum.caliper і slotWidth.atMost.clearOfHinge перевіряють обидві межі. Саме лише збільшення ширини прорізу може послабити замок. Перевір посадку виступу за вибраної ширини перегину на реальній заготовці з гофрокартону.
