JetDielineLimflap
Bredden af limflappen, som limer emnet sammen til et rør. Materialet kræver en minimumsbredde.
Foldeæsker og indlæg / JETDIELINE
Papirlommetørklædeæske
Liggende æske til kosmetikservietter og papirlommetørklæder: krop med sidesøm, ender med limlukning (Seal End), udtagningsåbning i toppen som perforering (langhul eller rektangel) med tommelfingerhak. Mål: længde × toppens bredde × højde.
SkæringFold
Træk for at rotere
Interaktiv 3D-foldevisning
03 / ÆSKE
Forenklet visningsmodel uden materialetykkelse, ikke i målestok.

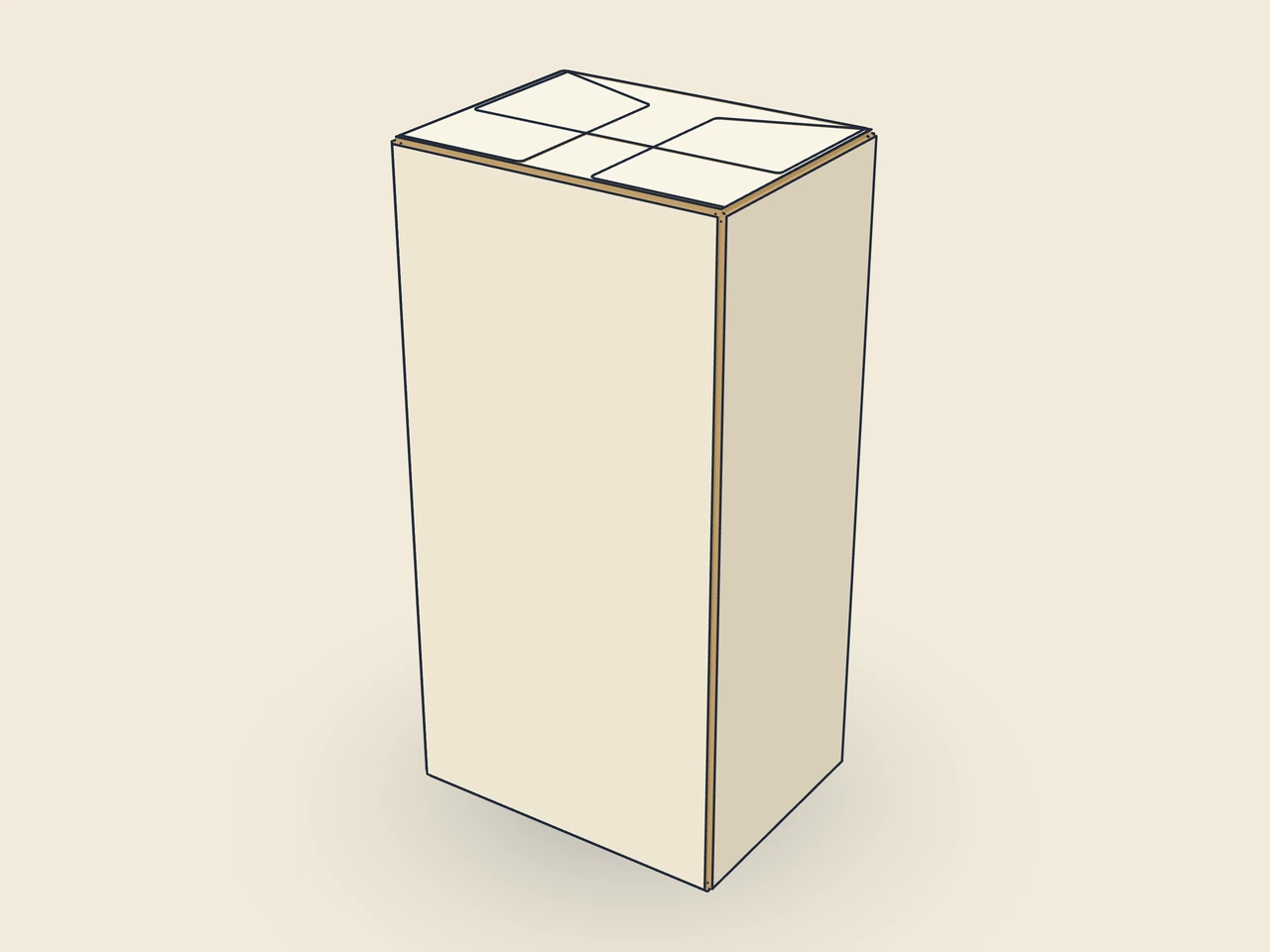

3D-visningen er ikke tilgængelig i denne browser. Billedet viser den foldede form.
- Skabelon-ID
carton.tissue- Konstruktion
- Foldeæsker og indlæg
- Aktuel skabelonversion
- V1
- Version af forhåndsvisningen af stansetegningen
- V1
Sådan er formen konstrueret
Seal End-kroppen ligger på tværs: Top, side, bund og side løber omkring æskelængden. Begge ender er limet. Toppen har et perforeret udtagningsvindue med valgfrit tommelfingerhak.
Sådan samles den
Forbryd emnet, lim sidesømmen indvendigt, og læg det fladt. Rejs æsken, fold støvflapper og inderflap ind ved den ene ende, og lim yderflappen på; fyld æsken, og luk den anden ende på samme måde. Til åbning trykkes tommelfingerhakket ind, og vinduet rives ud langs perforeringen.
Materiale og fiberretning
Afprøv pasform, foldning og lukning på en prøve af det tilsigtede materiale. Aftal materialetykkelse, fiberretning og produktionstrin med dit trykkeri.
Mål på det viste eksempel
240 × 120 × 90 mm24 × 12 × 9 cm9.45 × 4.72 × 3.54 in / ″
Længde: 240 mmBredde: 120 mmHøjde: 90 mm
Indvendige mål
Disse mål beskriver forhåndsvisningen, ikke en fast emballagestørrelse. Appen genberegner stansetegningen efter dine egne mål.
Hvad du skal overveje ved denne konstruktion
Limflapvinkel
Skråkant i limflappens ender; letter foldning og oprejsning.
Støvflaplængde (andel)
Støvflappernes længde som andel af den tilgængelige længde.
Støvflapvinkel
Støvflappernes skråkant (også ørerne ved forsendelsesæsken); større vinkler forhindrer kollisioner ved foldning.
Støvflappens frigangsskæring
Afstand mellem støvflap og låg langs bigningen; mindst materialetykkelsen. Maskinen kræver en minimumsslidsbredde.
Ofte stillede spørgsmål
Hvilke mål beskriver toppen?
Længde og bredde vedrører papirlommetørklædeæskens top, den tredje indtastning dens højde. Internt omarrangerer konstruktionen akserne til den liggende Seal End-krop. Derfor læser du ikke indtastningerne som rækkefølgen af de flade vægstrimler. Den viste flade startstørrelse har indvendige mål 240 × 120 × 90 mm.
Er udtagningsåbningen allerede helt skåret ud?
Toppen har en perforeret afrivningsåbning. Ved første åbning trykker du tommelfingerhakket ind og fjerner vinduet langs perforeringen. Geometrien bruger materialeprofilens perforeringsværdier. En folie, der holder enkelte servietter fast, konstrueres ikke med denne skabelon og kræver separat afstemning med trykkeriet.
Hvordan adskiller langhul og rektangel sig?
Langhullet har helt afrundede ender. Rektanglet bruger en hjørneradius på 8 mm, begrænset af åbningsbredden. Begge former indstilles via længde- og breddeandelen. Til topbigningen skal der være mindst 5 mm mellemstykke; en bred åbning kan derfor ikke vokse vilkårligt ud til kanten.
