JetDielineFlapspalte
Spalte mellem tilstødende flapper eller vægge; mindst cirka materialetykkelsen.
Foldeæsker og indlæg / JETDIELINE
Teleskopæske (foldekarton) – bund
Underdel til teleskopæsken af foldeæskekarton: bund med fire vægge og limede hjørneflapper, samme konstruktion som teleskopkassen af bølgepap, til mindre gave- og chokoladeæsker.
SkæringFold
Træk for at rotere

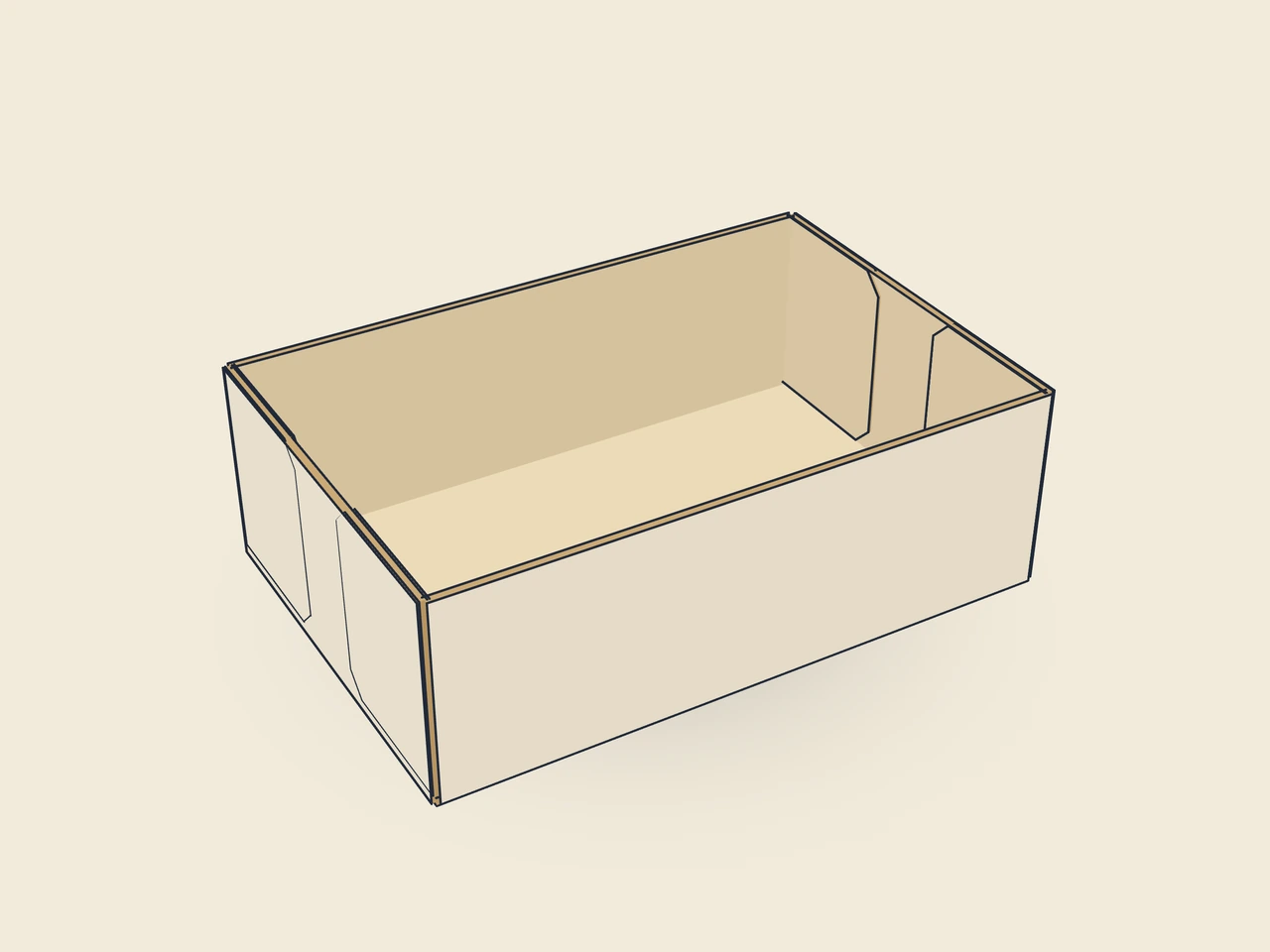

Interaktiv 3D-foldevisning
03 / ÆSKE
Forenklet visningsmodel uden materialetykkelse, ikke i målestok.
3D-visningen er ikke tilgængelig i denne browser. Billedet viser den foldede form.
- Skabelon-ID
carton.telescope.base- Del
- Foldeæsker og indlæg
- Aktuel skabelonversion
- V1
- Version af forhåndsvisningen af stansetegningen
- V1
Denne skabelon er en del af en samlet emballage. Tilpas målene til de øvrige dele; låg, bunde, omslag og foringer har forskellige formål.
Sådan er formen konstrueret
Bund og låg består hver af en bakke med fire vægge og limede hjørneflapper. Begge komponenter er egne skabeloner. Deres sammenhæng opstår via bundens udvendige mål og lågets spillerum.
Sådan samles den
Bund: Rejs for- og bagvæg, fold hjørneflapper indad, rejs endevæggene, og lim dem på hjørneflapperne. Låg: Rejs for- og bagvæg, fold hjørneflapper indad, rejs endevæggene, og lim dem på hjørneflapperne. Vend låget om, og sæt det over bunden.
Materiale og fiberretning
Afprøv pasform, foldning og lukning på en prøve af det tilsigtede materiale. Aftal materialetykkelse, fiberretning og produktionstrin med dit trykkeri.
Mål på det viste eksempel
150 × 100 × 50 mm15 × 10 × 5 cm5.91 × 3.94 × 1.97 in / ″
Længde: 150 mmBredde: 100 mmHøjde: 50 mm
Indvendige mål
Disse mål beskriver forhåndsvisningen, ikke en fast emballagestørrelse. Appen genberegner stansetegningen efter dine egne mål.
Hvad du skal overveje ved denne konstruktion
Ørelængde (andel)
Ørernes eller hjørneflappernes længde som andel af halvdelen af den indvendige bredde.
Ofte stillede spørgsmål
Hvordan passer bund og låg sammen?
Låget kræver bundens udvendige mål plus spillerum på hver side. Bundens indvendige mål alene er ikke nok hertil: Målmodellen tager højde for materialetykkelsen. De dokumenterede enkeltstarter er bund 150 × 100 × 50 mm og låg 154 × 103 × 20 mm. Lågstarten er afrundet; bekræft begge deles pasform på den fælles prøve.
Kan låget få samme mål som bunden?
Ens indvendige mål giver ingen passende teleskopforbindelse, fordi bundens vægge optager ekstra plads udvendigt. Bestem låget ud fra underdelens beregnede udvendige mål og det valgte spillerum. Også en belægning eller limning af hjørnerne kan påvirke den praktiske pasform. Kontrollér påsætning og aftagning med begge faktiske dele.
Hvad står flapspalte og ørelængde for?
Flapspalten giver plads mellem hjørneflap og nabovæg. Ørelængden bestemmer hjørneflappernes udstrækning som andel. Begge dele bruger disse parametre med egne mål. For korte ører giver ikke nok limbredde; en for stor spalte passer ikke til væghøjden. Tabellerne viser hver komponents uændrede startværdier.
