Kissenverpackung
Die Kissenverpackung wölbt zwei Wandflächen zwischen linsenförmigen Endlaschen. Bogenrillungen statt gerader Deckelrillungen erzeugen den Verschluss. Bei Version 1 bedeuten die Eingaben Breite × Dicke × Länge der Verpackung. Die gezeigte Dieline berücksichtigt diese Proportionen und das Startmaterial; ein rechteckiger Schachtelinnenraum lässt sich daraus nicht ableiten.
SchnittFalz
Zum Drehen ziehen
Interaktive 3D-Faltansicht
03 / SCHACHTEL
Vereinfachtes Anzeigemodell ohne Materialdicke, nicht maßstäblich.

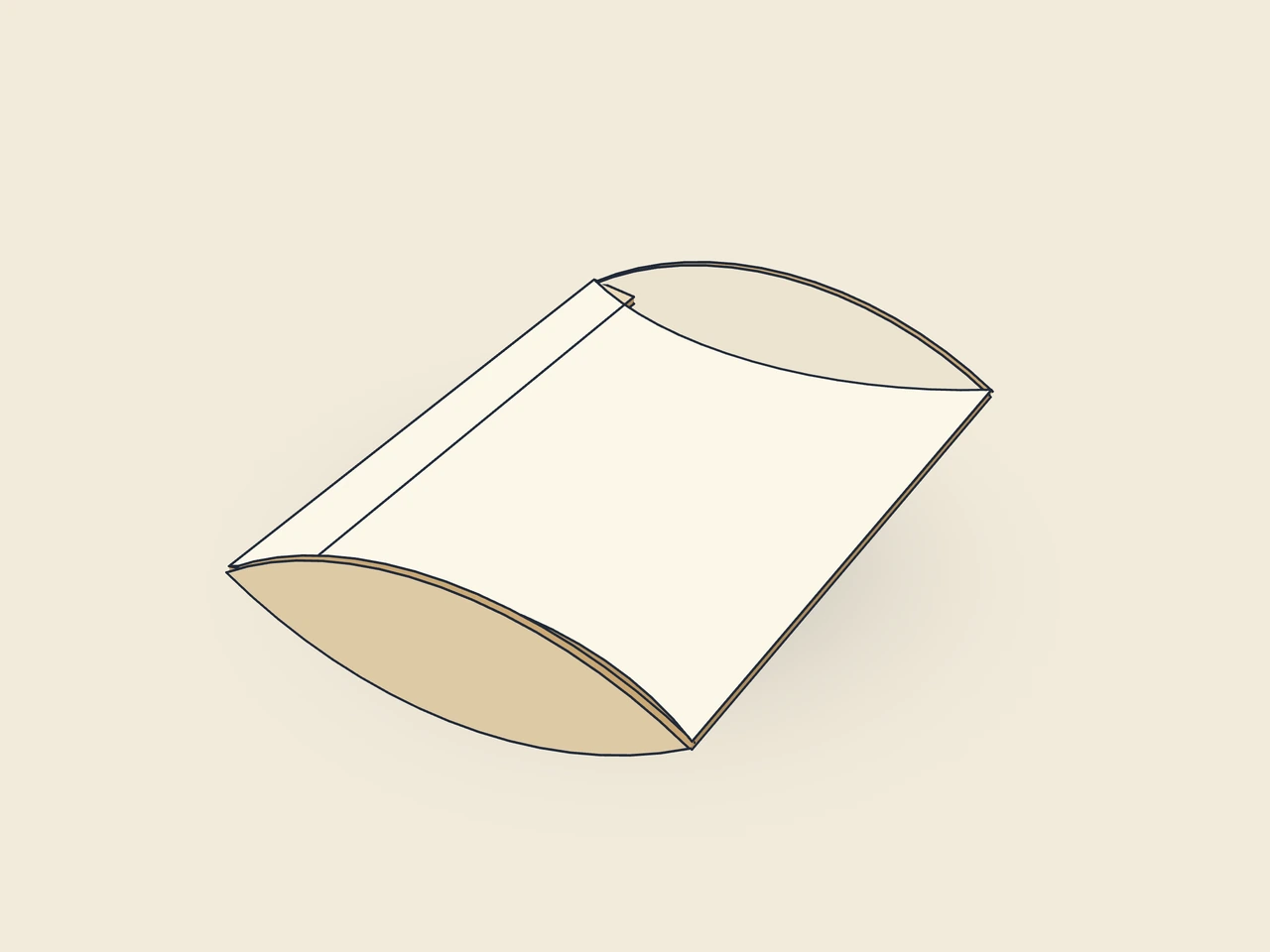

Die 3D-Ansicht ist in diesem Browser nicht verfügbar. Das Bild zeigt die gefaltete Form.
- Vorlagen-ID
carton.pillow- Konstruktion
- Besondere Schachtelformen
- Aktuelle Vorlagenversion
- V2
- Version der Konturvorschau
- V1
So ist die Form aufgebaut
Zwei Wände und eine Klebelasche bilden die flachliegende Hülle. An beiden Enden jeder Wand liegt eine Endlasche zwischen einem Schnittbogen und einer Bogenrillung. Beim Eindrücken der Laschen wölben sich die Wände. Die Bogenhöhe folgt aus der Dicke; flapArcRatio steuert die Höhe des Schnittbogens relativ zur Rillbogenhöhe.
So wird sie zusammengebaut
Bogenrillungen sorgfältig vorbrechen. Klebelasche innen auf die freie Kante der Rückseite kleben und die Verpackung flachlegen. Zum Befüllen die Wände leicht auseinanderdrücken, die unteren Endlaschen nacheinander nach innen drücken, befüllen und die oberen Endlaschen ebenso schließen.
Material und Laufrichtung
Laufrichtung parallel zur Länge (Höhe): Die Wände wölben sich um eine Achse längs zur Laufrichtung und biegen sich leichter; die Seitenrillungen liegen längs (prüfen mit Testdruckerei).
Teste Passung, Faltung und Verschluss an einem Muster aus dem vorgesehenen Material. Materialdicke, Laufrichtung und Verarbeitung stimmst du mit deiner Druckerei ab.
Maße des gezeigten Beispiels
120 × 36 × 160 mm12 × 3.6 × 16 cm4.72 × 1.42 × 6.3 in / ″
Länge: 120 mmBreite: 36 mmHöhe: 160 mm
Innenmaß
Diese Maße gehören zur Vorschau, nicht zu einer festen Verpackungsgröße. Die App berechnet den Zuschnitt für deine eigenen Maße neu.
Worauf du bei dieser Konstruktion achtest
Klebelaschenwinkel
Schräge an den Enden der Klebelasche; erleichtert Falten und Aufrichten.
Bogenhöhe der Endlasche
Höhe des Schnittbogens der Endlasche als Anteil der Bogenhöhe der Rillung (halbe Dicke); 100 % ergibt eine spiegelbildliche Linse, die das Ende ganz deckt.
Häufige Fragen
Welche Maße gebe ich für die Kissenverpackung ein?
Die technische Länge bezeichnet die Breite von Seitenkante zu Seitenkante, die technische Breite die Dicke in der Mitte und die Höhe die Länge von Spitze zu Spitze. Die Tabelle benennt diese Bedeutungen ausdrücklich. Die gebogenen Enden verkleinern den nutzbaren Raum; prüfe die Produktpassung deshalb an einer aufgerichteten Verpackung.
Warum wird eine sehr flache Größe abgewiesen?
Die Dicke muss mindestens 20 % der eingegebenen Breite betragen. Unter dieser Grenze werden die Kerben zwischen den Endlaschen zu eng. Zusätzlich darf die Dicke höchstens 50 % der Breite ausmachen, und die Verpackungslänge muss mindestens zweimal der Dicke entsprechen. Einzelne Werte im Tabellenbereich garantieren daher keine gültige Kombination.
Kann ich den Radius der Endlaschen einstellen?
Ein eigener Laschenradius ist in Version 1 nicht vorgesehen. Du steuerst stattdessen flapArcRatio, die Bogenhöhe des Schnittbogens als Anteil der Rillbogenhöhe. Der Startwert 100 % bildet die spiegelbildliche Linse. Prüfe Änderungen besonders an den Spitzen und beim Eindrücken; die Rillbogenhöhe folgt weiterhin aus der Dicke.
