Klappschachtel – Bezug Schale

Bezugspapier für die Schale: Kreuz mit Ecklaschen und Einschlägen; deckt den Magneten in der Vorderwand ab.

Klappschachtel – Bezug Schale — Konturvorschau des dokumentierten Beispiels. Die passenden Maße und das Produktionsmaterial legst du in JetDieline fest.

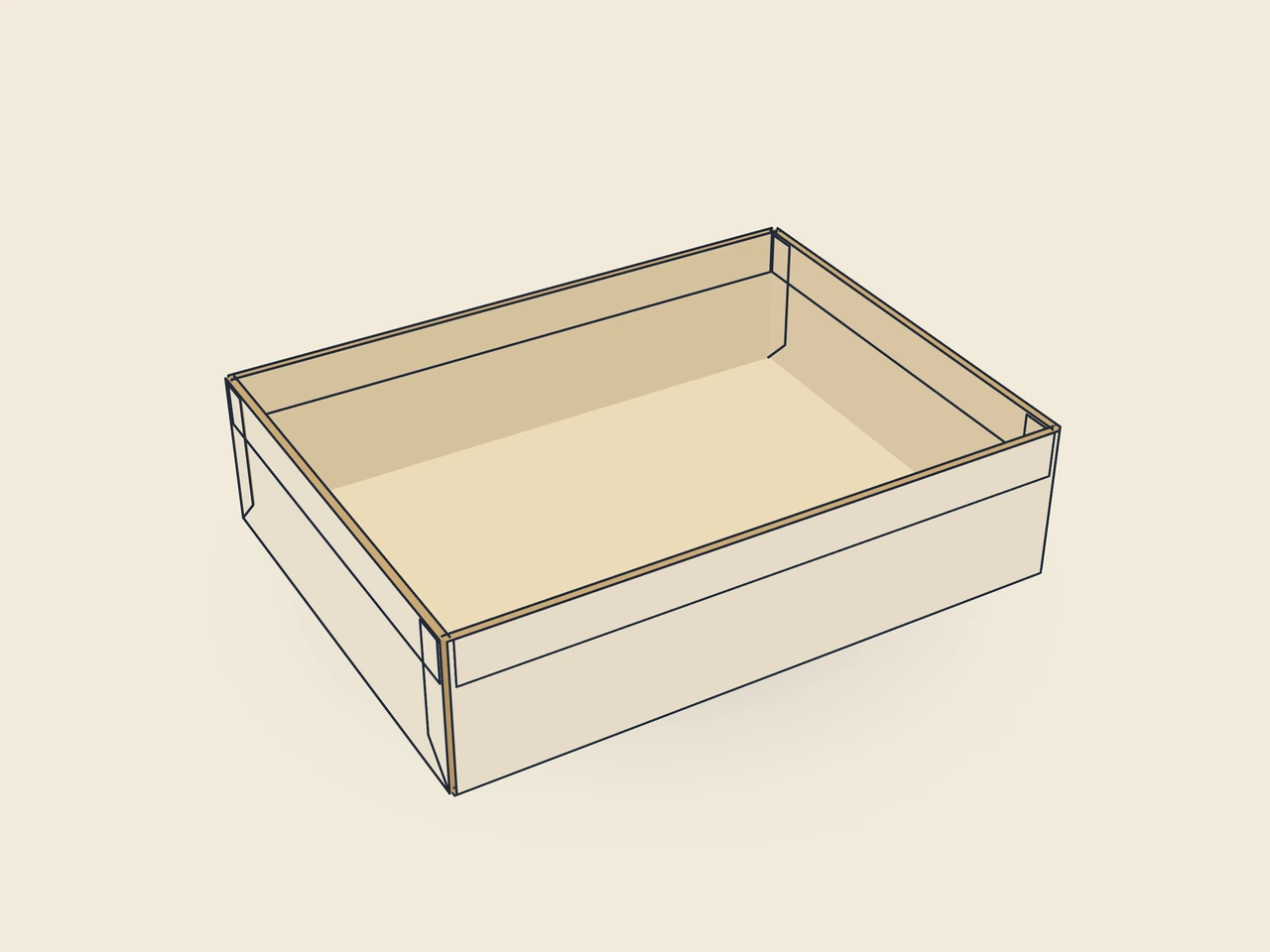

Interaktive 3D-Faltansicht

03 / SCHACHTEL

Vereinfachtes Anzeigemodell ohne Materialdicke, nicht maßstäblich.

Vorlagen-ID: rigid.magnetic.tray.wrap
Komponente: Feste Kartonagen
Aktuelle Vorlagenversion: V1
Version der Konturvorschau: V1

Diese Vorlage ist eine Komponente einer mehrteiligen Verpackung. Stimme ihre Maße mit den zugehörigen Teilen ab; Deckel, Boden, Bezug und Futter erfüllen unterschiedliche Aufgaben.

So wird sie zusammengebaut

Bezug vollflächig beleimen und die Schale mittig aufsetzen. Vorder- und Rückwand hochschlagen, Ecklaschen um die Kanten legen, Stirnwände darüber kleben, Einschläge nach innen legen.

Material und Laufrichtung

Laufrichtung von Graupappe und Bezugspapier parallel zur x-Achse des Zuschnitts: Die langen Nuten brechen sauber, und Pappe und Papier verziehen sich beim Kaschieren nicht gegeneinander (prüfen mit Kartonagenhersteller).

Teste Passung, Faltung und Verschluss an einem Muster aus dem vorgesehenen Material. Materialdicke, Laufrichtung und Verarbeitung stimmst du mit deiner Druckerei ab.

Vergleiche das Öffnen und die Präsentation: Kissenform, Banderole, Schublade oder Stülpdeckel. Plane die Passung von Inhalt und Einlage sowie genügend Spiel zwischen den beweglichen Teilen.

Maße des gezeigten Beispiels

200 × 150 × 50 mm

20 × 15 × 5 cm7.87 × 5.91 × 1.97 in / ″

Länge: 200 mmBreite: 150 mmHöhe: 50 mm

Innenmaß

Diese Maße gehören zur Vorschau, nicht zu einer festen Verpackungsgröße. Die App berechnet den Zuschnitt für deine eigenen Maße neu.

Worauf du bei dieser Konstruktion achtest

Graupappendicke

Dicke der Graupappe, um die der Bezug geschlagen wird; die Baugruppe setzt sie aus dem Material der Graupappe.

Einschlag

Tiefe, mit der der Bezug über die Oberkante nach innen geschlagen wird, gemessen ab der Innenkante.

Ecklasche

Breite der Laschen, die um die senkrechten Kanten greifen und vom Bezug der Nachbarwand überklebt werden.

Häufige Fragen

Wozu dient die separate Innenkaschierung?

Die Innenkaschierung deckt die Einschläge des Einbandbezugs und den Magneten in der Klappe ab. Sie ist ringsum kleiner als der Einband; liningMargin startet bei 3 mm. Ihre Gelenklinien folgen dem Einband. Prüfe Leimauftrag und Beweglichkeit am Muster, damit die Kaschierung beim Schließen weder spannt noch die Gelenke blockiert.

Welche Magnetgröße zeigt das Beispiel?

Der Einzelteil-Startwert ist ein Scheibenmagnet mit 10 mm Durchmesser. Das Modell erzeugt eine 10,5-mm-Aussparung in Schalen-Vorderwand und Klappe. Durchmesser und Position sind Konstruktionswerte. Eine passende Öffnung bestimmt weder Magnethöhe im Material noch Haltekraft oder Polung. Bestätige Magnet, bündigen Einbau und Klebstoff mit dem ausführenden Kartonagenhersteller.

Warum steht die Schalen-Magnethöhe zunächst auf 25 mm?

25 mm ist der Parameterstandard der einzeln berechneten Schalenvorlage und gehört zur vorhandenen Vorschau. Die Baugruppe überschreibt ihn passend zur Klappe; im Startfall mit 22,8 mm. Diese Unterscheidung ist für die Montage entscheidend. Übernimm keine unabhängig berechneten Magnetpositionen in eine fertige Baugruppe, ohne ihre Fluchtung zu prüfen.
