Taittokotelot ja sisäkkeet / JETDIELINE

Sisäke aukolla

Kartonkisisäke koteloon: tuoteaukollinen taso (suorakulmio, ympyrä tai soikio, vapaasti sijoitettava) alastaitetuilla jaloilla kahdella tai neljällä reunalla, valinnaisesti sisään taitetuilla jalkaläpillä. Mitat: sisäkkeen ulkomitta (kotelon sisämitta) × tason korkeus.

Sisäke aukolla — Dokumentoidun esimerkin stanssiääriviivan esikatselu. Määritä sopivat mitat ja tuotantomateriaali JetDielinessa.

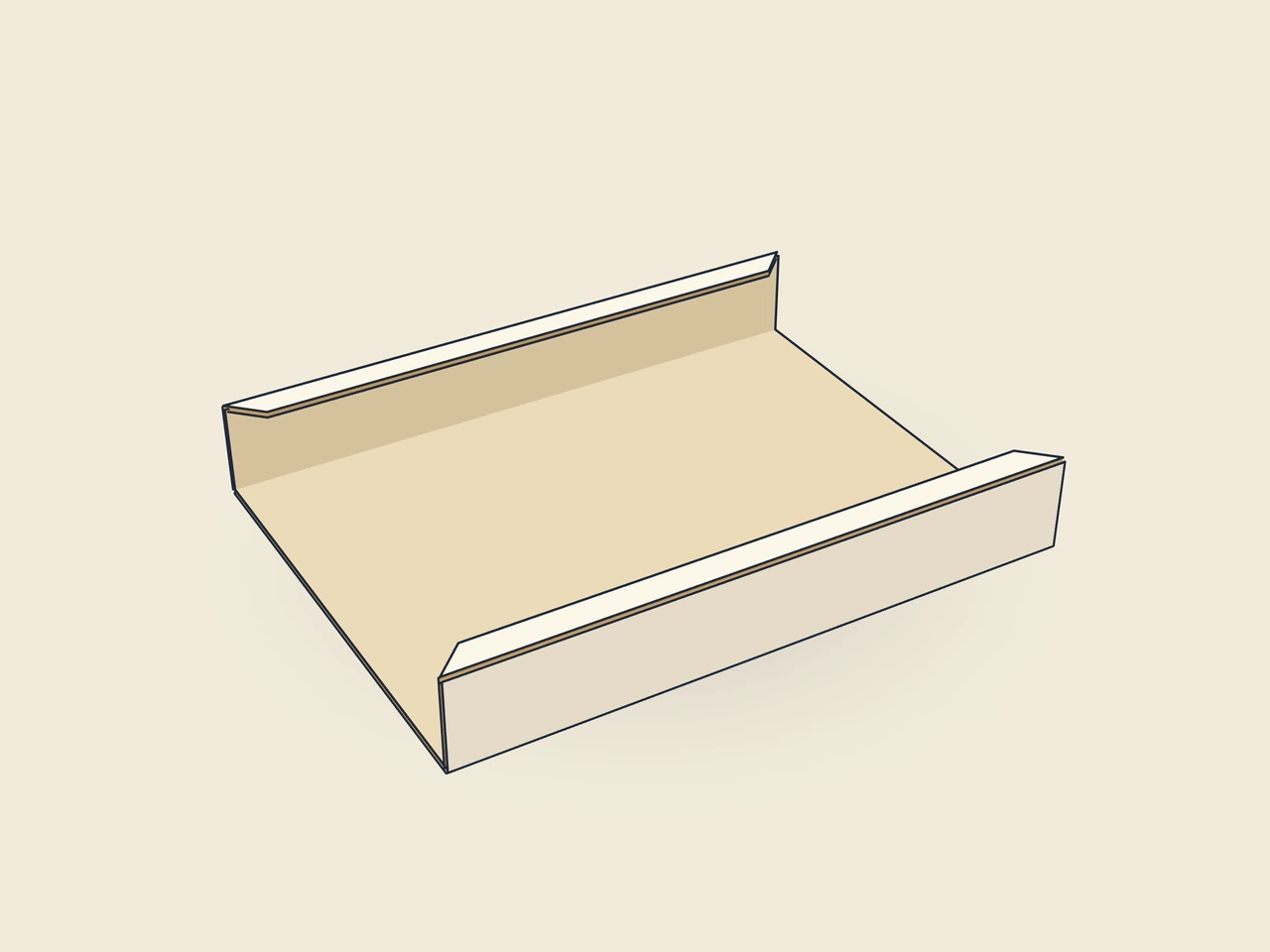

Interaktiivinen 3D-taittonäkymä

03 / KOTELO

Yksinkertaistettu näyttömalli ilman materiaalin paksuutta, ei mittakaavassa.

Mallin tunnus: carton.insert.cutout
Rakenne: Taittokotelot ja sisäkkeet
Mallin nykyinen versio: V1
Stanssiääriviivan esikatselun versio: V1

Miten muoto rakentuu

Vapaasti sijoitettavalla tuoteaukolla varustettu taso seisoo kahdella tai neljällä alastaitetulla jalalla. Valinnaisten jalkaläppien päät on lyhennetty 45°:n kulmassa. Sisäke asetetaan koteloon ilman liimausta.

Miten pakkaus kootaan

Taita jalat nuuttauksista alas, taita jalkaläpät sisään; aseta sisäke koteloon ja tuote aukkoon. Ilman liimausta.

Materiaali ja kuitusuunta

Testaa sopivuus, taittuminen ja sulkeminen näytteellä, joka on tehty suunnitellusta materiaalista. Sovi materiaalin paksuudesta, kuitusuunnasta ja jatkokäsittelystä painotalon kanssa.

Kuvatun esimerkin mitat

200 × 150 × 30 mm

20 × 15 × 3 cm7.87 × 5.91 × 1.18 in / ″

Pituus: 200 mmLeveys: 150 mmKorkeus: 30 mm

Ulkomitta

Nämä mitat kuvaavat esikatselua, eivät kiinteää pakkauskokoa. Sovellus laskee aihion uudelleen omien mittojesi mukaan.

Huomioitavaa tässä rakenteessa

Jalat

Alastaitetut jalat etu- ja takareunassa tai kaikissa neljässä reunassa; sivujalat ovat lyhyempiä, jotta ne mahtuvat etu- ja takajalan väliin.

Jalkaläppä

Kunkin jalan alareunassa sisään taitettavan läpän leveys (0 = ilman); päät on lyhennetty 45°:n kulmassa.

Aukon muoto

Suorakulmio kulmasäteellä, ympyrä (halkaisija = aukon leveys) tai soikio.

Aukon leveys

Yksittäisen tuoteaukon leveys; ympyrämuodossa myös halkaisija. Valitussa sijainnissa tason reunaan jää vähintään 5 mm:n kannas.

Aukon korkeus

Yksittäisen tuoteaukon korkeus; ympyrämuodossa se seuraa aukon leveyttä. Valitussa sijainnissa tason reunaan jää vähintään 5 mm:n kannas.

Usein kysyttyä

Miksi sisäke käyttää ulkomittaa?

Sisäkkeen on mahduttava olemassa olevaan koteloon. Sen ulkomitat kuvaavat tilantarvetta; korkeus kuvaa tason korkeutta. Tämä malli ei tue sisämittaa eikä nuuttausmittaa. Johda syötteet kotelon käytettävästä sisätilasta ja tarkista välys ja asettaminen mallikappaleella sen sijaan, että rinnastaisit molemmat mittasarjat tarkistamatta.

Mitä kaksi tai neljä jalkaa muuttavat?

Kaksi jalkaa sijaitsee etu- ja takareunassa. Neljä jalkaa lisää sivutuet; niitä on lyhennetty, jotta ne mahtuvat muiden jalkojen väliin. Jalkaläpät taitetaan sisään eivätkä ne tarvitse liimausta. Geometria tarkistaa niiden tilantarpeen. Tällä ei luvata kantavuutta tuotteelle; se on testattava kohdemateriaalilla.

Miten määritän pyöreän aukon?

Valitse ympyrä ja syötä halkaisija aukon leveydeksi. Aukon korkeus seuraa tässä tilassa leveyttä. Soikiossa leveys ja korkeus pysyvät erillisinä. Suorakulmiossa lisätään kulmasäde. Valitse muoto tuotteen kosketusalueen perusteella; geometrisesti sopiva aukko ei vielä vahvista turvallista kiinnitystä.
