Jäykät rasiat / JETDIELINE

Taittokansikotelo – sisävuori

Kannen sisäpuolen vuorauspaperi, joka on reunavaran verran pienempi joka puolelta; peittää sisäkäänteet ja läpän magneetin.

Taittokansikotelo – sisävuori — Dokumentoidun esimerkin stanssiääriviivan esikatselu. Määritä sopivat mitat ja tuotantomateriaali JetDielinessa.

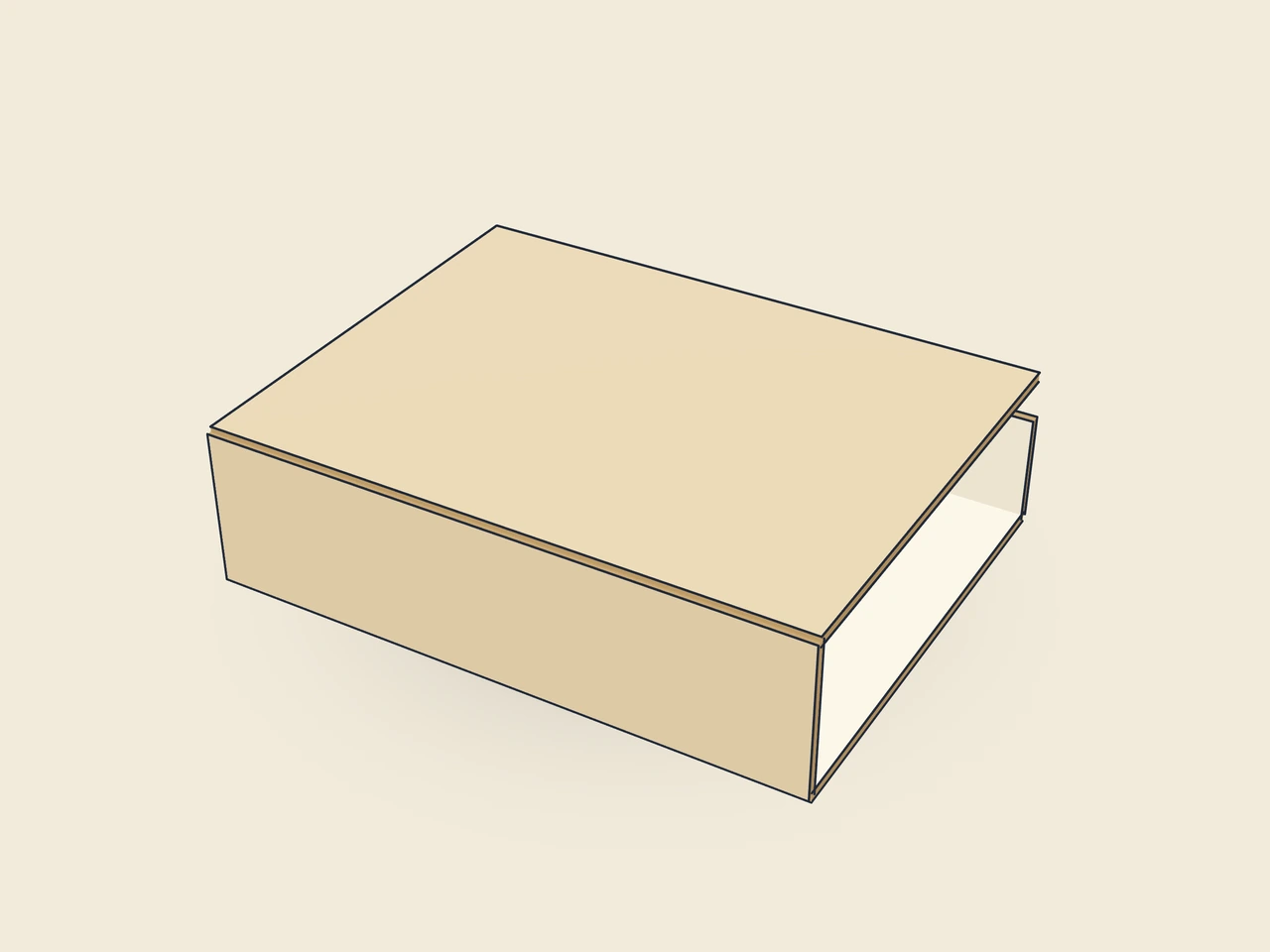

Interaktiivinen 3D-taittonäkymä

03 / KOTELO

Yksinkertaistettu näyttömalli ilman materiaalin paksuutta, ei mittakaavassa.

Mallin tunnus: rigid.magnetic.cover.lining
Osa: Jäykät rasiat
Mallin nykyinen versio: V1
Stanssiääriviivan esikatselun versio: V1

Tämä malli on pakkauskokonaisuuden osa. Sovita sen mitat muihin osiin; kannet, pohjat, päällysteet ja vuoraukset palvelevat eri tarkoituksia.

Miten pakkaus kootaan

Levitä liimaa vuorauksen koko pinnalle ja aseta se keskelle tasaisen, päällystetyn kannen sisäpuolta niin, että reuna jää vapaaksi ympäriinsä; paina hyvin nivelistä.

Materiaali ja kuitusuunta

Harmaapahvin ja päällyspaperin kuitusuunta aihion x-akselin suuntainen: pitkät urat taittuvat siististi eivätkä pahvi ja paperi väänny laminoinnissa eri suuntiin (tarkistettava kartonkipakkausten valmistajan kanssa).

Testaa sopivuus, taittuminen ja sulkeminen näytteellä, joka on tehty suunnitellusta materiaalista. Sovi materiaalin paksuudesta, kuitusuunnasta ja jatkokäsittelystä painotalon kanssa.

Vertaa avaamista ja esillepanoa: tyynymuotoja, vyötteitä, vetolaatikoita tai irrotettavia kansia. Suunnittele sisällön ja sisäkkeiden sopivuus ja jätä välystä liikkuvien osien väliin.

Kuvatun esimerkin mitat

203.3 × 154.1 × 52.1 mm

20.33 × 15.41 × 5.21 cm8 × 6.07 × 2.05 in / ″

Pituus: 203.3 mmLeveys: 154.1 mmKorkeus: 52.1 mm

Sisämitta

Nämä mitat kuvaavat esikatselua, eivät kiinteää pakkauskokoa. Sovellus laskee aihion uudelleen omien mittojesi mukaan.

Huomioitavaa tässä rakenteessa

Harmaapahvipaksuus

Päällystettävän harmaapahvin paksuus; kokoonpano asettaa sen harmaapahvin materiaalista.

Läpän korkeus

Etuläpän sisäkorkeus kannen sisäpuolelta vapaaseen reunaan.

Selän lisävara

Kannen selkä on tämän arvon verran sisätilaa korkeampi; kansi sulkeutuu hieman väljästi kaukalon päälle.

Ylitys

Kannen ylitys päällystetyn kaukalon yli vasemmalla ja oikealla.

Vuorauksen reunavara

Vuorauksen etäisyys kannen reunasta; päällyste jää näkyviin kehyksenä.

Usein kysyttyä

Mihin erillistä sisävuorausta tarvitaan?

Sisävuoraus peittää kannen päällysteen sisäkäänteet ja läpän magneetin. Se on joka puolelta kantta pienempi; liningMargin alkaa arvosta 3 mm. Sen nivellinjat seuraavat kantta. Tarkista liiman levitys ja liikkuvuus mallilla, jotta vuoraus ei kiristy suljettaessa tai estä niveliä.

Minkä kokoinen magneetti esimerkissä on?

Yksittäisen osan lähtöarvo on kiekkomagneetti, jonka halkaisija on 10 mm. Malli tuottaa 10,5 mm aukon kaukalon etuseinään ja läppään. Halkaisija ja sijainti ovat rakennearvoja. Sopiva aukko ei määritä magneetin korkeutta materiaalissa, pitovoimaa tai napaisuutta. Vahvista magneetti, asennus pinnan tasalle ja liima työn toteuttavan kartonkipakkausvalmistajan kanssa.

Miksi kaukalon magneettikorkeus on aluksi 25 mm?

25 mm on erikseen lasketun kaukalomallin parametrin oletusarvo ja kuuluu nykyiseen esikatseluun. Kokoonpano korvaa sen läppään sopivalla arvolla; lähtötilanteessa 22,8 mm. Ero on kokoonpanolle ratkaiseva. Älä siirrä erikseen laskettuja magneettipaikkoja valmiiseen kokoonpanoon tarkistamatta niiden kohdistusta.
