പ്രത്യേക ആകൃതിയുള്ള പെട്ടികൾ / JETDIELINE

മടക്കുന്ന മൂടിയുള്ള പെട്ടി

മടക്കുന്ന മൂടി പിൻഭിത്തിയിൽ ഘടിപ്പിച്ചിരിക്കുന്നു; അതിന്റെ മുൻഭിത്തി മുൻവശത്തിന് പുറത്ത് കിടക്കുന്നു. മൂടിഫ്ലാപ്പ് മുൻവശത്തെ സ്ലോട്ടിൽ കയറുന്നു; താഴെ ടക്ക് അടി അടയ്ക്കുന്നു. പേജ് തൂക്കാനുള്ള ദ്വാരം പ്രവർത്തനക്ഷമമാക്കാത്ത പതിപ്പ് 2 കാണിക്കുന്നു. തിരഞ്ഞെടുത്ത അളവുകളിൽ നിന്നും മെറ്റീരിയൽ പ്രൊഫൈലിൽ നിന്നും സാങ്കേതിക കോർ മൂടിയുടെ നീണ്ടുനിൽപ്പ്, ഫ്ലാപ്പുകൾ, ക്രീസുകൾ എന്നിവ കണക്കാക്കുന്നു.

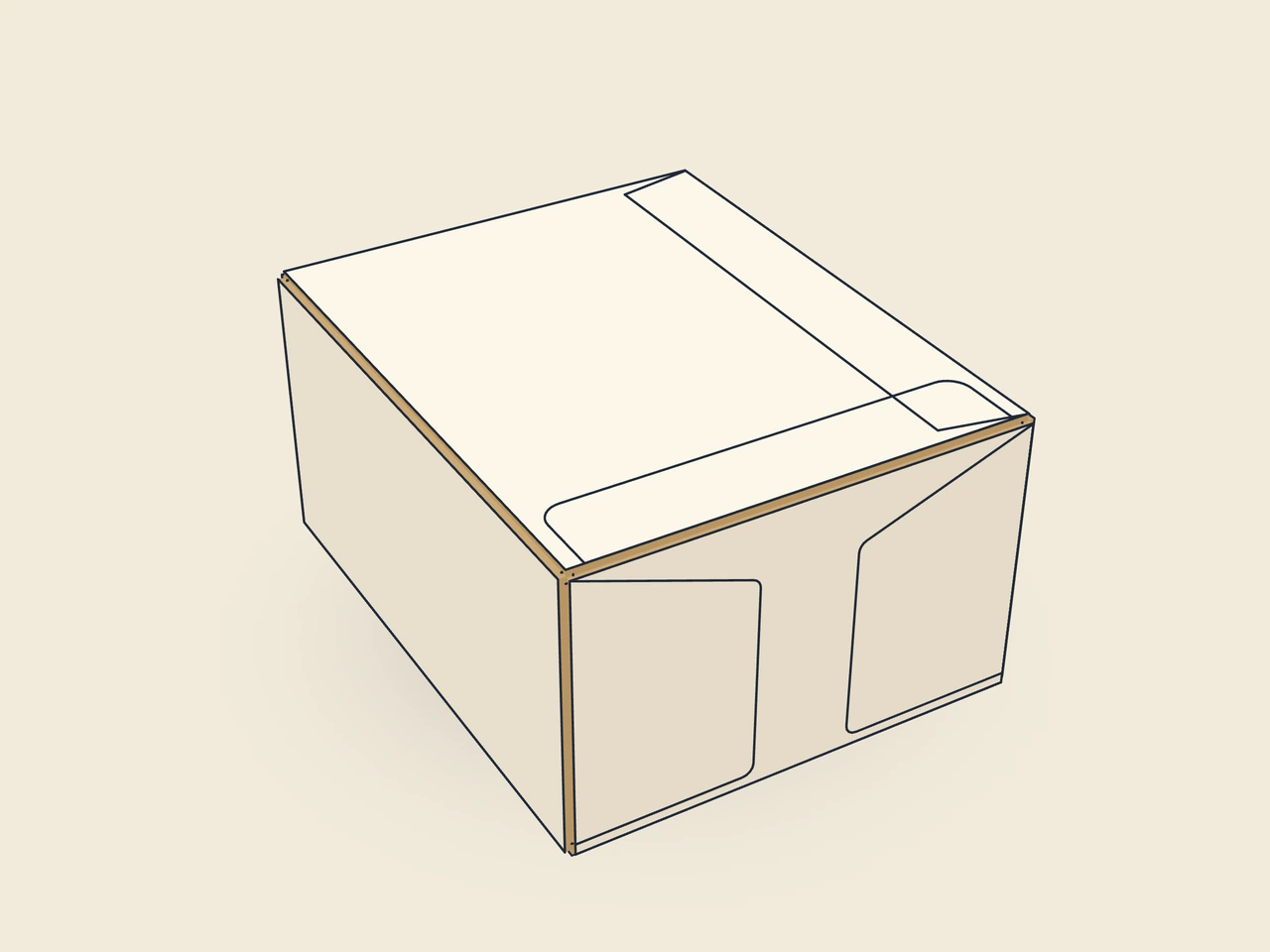

മടക്കുന്ന മൂടിയുള്ള പെട്ടി — രേഖപ്പെടുത്തിയ ഉദാഹരണത്തിന്റെ രൂപരേഖാ പ്രിവ്യൂ. അനുയോജ്യമായ അളവുകളും ഉൽപ്പാദന മെറ്റീരിയലും JetDieline-ൽ നിശ്ചയിക്കുക.

ഇന്ററാക്റ്റീവ് 3D മടക്ക് കാഴ്ച

03 / പെട്ടി

ലളിതമാക്കിയ പ്രദർശന മോഡൽ, മെറ്റീരിയൽ കനമില്ലാതെ, സ്കെയിൽ അനുസരിച്ചല്ല.

ടെംപ്ലേറ്റ് ID: carton.hinged.lid
ഘടന: പ്രത്യേക ആകൃതിയുള്ള പെട്ടികൾ
നിലവിലെ ടെംപ്ലേറ്റ് പതിപ്പ്: V3
രൂപരേഖാ പ്രിവ്യൂവിന്റെ പതിപ്പ്: V2

ആകൃതിയുടെ ഘടന

നാല് ഭിത്തികളും ഒട്ടിക്കുന്ന ഫ്ലാപ്പും കവചം രൂപപ്പെടുത്തുന്നു. പിൻവശവുമായി ബന്ധിപ്പിച്ച മൂടിക്ക് മുൻവശത്തെ മൂടുന്ന ഭിത്തിയും ടക്ക് ഫ്ലാപ്പുമുണ്ട്. മുൻവശത്തെ സ്ലോട്ട് മൂടിയുടെ നീണ്ടുനിൽപ്പിന്റെ ഉയരത്തിലാണ്. മുകളിലെ ഡസ്റ്റ് ഫ്ലാപ്പുകൾ മൂടിക്കടിയിൽ അടയ്ക്കുന്നു; താഴെ ഡസ്റ്റ് ഫ്ലാപ്പുകളും പ്രത്യേക ടക്ക് അടയ്ക്കലുമുണ്ട്.

കൂട്ടിച്ചേർക്കുന്ന വിധം

ബ്ലാങ്ക് എല്ലാ ക്രീസുകളിലും മുൻകൂട്ടി മടക്കി ഒട്ടിക്കുന്ന ഫ്ലാപ്പ് പിൻവശത്ത് അകത്തായി ഒട്ടിച്ച് പെട്ടി പരത്തുക. നിറയ്ക്കാൻ ഉയർത്തി ഡസ്റ്റ് ഫ്ലാപ്പുകളും ടക്ക് ഫ്ലാപ്പും ഉപയോഗിച്ച് അടി അടയ്ക്കുക. നിറച്ചശേഷം മുകളിലെ ഡസ്റ്റ് ഫ്ലാപ്പുകൾ മടക്കി മൂടി അടയ്ക്കുക; മൂടിയുടെ മുൻഭിത്തി മുൻവശത്തിന് മുകളിൽ വെച്ച് ടക്ക് ഫ്ലാപ്പ് സ്ലോട്ടിൽ കയറ്റുക.

മെറ്റീരിയലും നാരുദിശയും

നാരുദിശ ഉയരത്തിന് സമാന്തരം: ഭിത്തിക്രീസുകൾ നീളദിശയിലും മൂടിയുടെയും അടിയുടെയും ക്രീസുകൾ കുറുകെയും; മൂടി ദൃഢമായി നിൽക്കുകയും മുൻഭിത്തി മുൻവശത്ത് പരന്നിരിക്കുകയും ചെയ്യുന്നു (പരീക്ഷണ പ്രിന്റിംഗ് സ്ഥാപനവുമായി പരിശോധിക്കുക).

ഉദ്ദേശിക്കുന്ന മെറ്റീരിയലിൽ തയ്യാറാക്കിയ സാമ്പിളിൽ ഫിറ്റ്, മടക്കൽ, ക്ലോഷർ എന്നിവ പരീക്ഷിക്കുക. മെറ്റീരിയൽ കനം, ഗ്രെയിൻ ദിശ, സംസ്കരണം എന്നിവ പ്രിന്റിങ് സ്ഥാപനവുമായി ആലോചിച്ച് നിശ്ചയിക്കുക.

കാണിച്ച ഉദാഹരണത്തിന്റെ അളവുകൾ

80 × 50 × 100 mm

8 × 5 × 10 cm3.15 × 1.97 × 3.94 in / ″

നീളം: 80 mmവീതി: 50 mmഉയരം: 100 mm

അകത്തെ അളവ്

ഈ അളവുകൾ പ്രിവ്യൂവിന്റേതാണ്, സ്ഥിരമായ ഒരു പാക്കേജിങ് വലുപ്പമല്ല. നിങ്ങളുടെ സ്വന്തം അളവുകൾക്കായി ആപ്പ് ബ്ലാങ്ക് വീണ്ടും കണക്കാക്കുന്നു.

ഈ ഘടനയിൽ ശ്രദ്ധിക്കേണ്ടത്

ഗ്ലൂ ഫ്ലാപ്പ്

ബ്ലാങ്ക് ട്യൂബായി ഒട്ടിക്കുന്ന ഗ്ലൂ ഫ്ലാപ്പിന്റെ വീതി. മെറ്റീരിയലിന് കുറഞ്ഞ വീതി ആവശ്യമാണ്.

ഗ്ലൂ ഫ്ലാപ്പ് കോണം

ഗ്ലൂ ഫ്ലാപ്പിന്റെ അറ്റങ്ങളിലെ ചരിവ്; മടക്കലും നിവർത്തലും സുഗമമാക്കുന്നു.

ടക്ക് ആഴം

ടക്ക് ഫ്ലാപ്പ് പെട്ടിയിൽ എത്ര ആഴത്തിൽ കയറുന്നു; ഏകദേശം പകുതി വീതി വരെ (മെയിലറിൽ ഉയരം).

ടക്ക് ഫ്ലാപ്പിന്റെ ആരം

ടക്ക് ഫ്ലാപ്പിന്റെ മൂലയുടെ ആരം; ഫ്ലാപ്പിന്റെ പകുതി വീതിയോ ടക്ക് ആഴമോ പരിധിയാകുന്നു.

ടക്ക് ഫ്ലാപ്പിന്റെ ഷോൾഡർ

എളുപ്പം കടത്താൻ മൂടിയെ അപേക്ഷിച്ച് ടക്ക് ഫ്ലാപ്പിന്റെ വശത്തെ കുറവ്.

പതിവുചോദ്യങ്ങൾ

മടക്കുന്ന മൂടി എവിടെയാണ് ഘടിപ്പിച്ചിരിക്കുന്നത്?

ഒരു ക്രീസിലൂടെ മൂടി പിൻവശവുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. അടയ്ക്കുമ്പോൾ അതിന്റെ മുൻഭിത്തി മുൻവശത്തിന് പുറത്ത് കിടക്കുന്നു. അതിന്റെ ടക്ക് ഫ്ലാപ്പ് മുൻസ്ലോട്ടിൽ പിടിക്കുന്നു. താഴത്തെ ടക്ക് അടയ്ക്കൽ പ്രത്യേക അടിഘടനയുടെ ഭാഗമാണ്; പിൻമൂടിയുടെ ഹിഞ്ചിന്റെ ഭാഗമല്ല.

നീണ്ടുനിൽപ്പും മുൻസ്ലോട്ടും എങ്ങനെ ബന്ധപ്പെടുന്നു?

lidOverhang മൂടിയുടെ മുൻഭിത്തിയുടെ ഉയരവും അതുവഴി മുൻസ്ലോട്ടിന്റെ സ്ഥാനവും സൂചിപ്പിക്കുന്നു. നീണ്ടുനിൽപ്പ് പെട്ടിയുടെ പകുതി ഉയരത്തിൽ കവിയരുത്. ഫ്ലാപ്പിന്റെ വീതിയും കയറ്റുന്ന ആഴവും ചേർത്ത് ഇത് മാറ്റുക. സാമ്പിളിൽ മുൻഭിത്തിയുടെ ഫിറ്റും സ്ലോട്ടിലെ സുരക്ഷിതമായ പിടിയും പരിശോധിക്കുക.

പൂജ്യം സ്ലോട്ട് വീതി എന്താണ് സൂചിപ്പിക്കുന്നത്?

പ്രാരംഭ slitWidth=0 കത്തിമുറിക്കലിനെ സൂചിപ്പിക്കുന്നു. ധന വീതി പഞ്ച് ചെയ്ത സ്ലോട്ട് ഉണ്ടാക്കുന്നു; അതിന്റെ വീതി യന്ത്രപ്രൊഫൈലിന് ചേരണം. മുൻസ്ലോട്ട് മൂടിഫ്ലാപ്പിന്റെ വീതിയെക്കാൾ 2 mm നീളമുള്ളതാണ്. ഉദ്ദേശിച്ച കാർഡ്ബോർഡിന് കത്തിമുറിക്കൽ യോജിക്കുമോ എന്ന് പ്രിന്റിംഗ് സ്ഥാപനവും അടയ്ക്കൽ സാമ്പിളും ഉപയോഗിച്ച് സ്ഥിരീകരിക്കുക.

അനുബന്ധ ഫീച്ചറുകൾ

ടെംപ്ലേറ്റുകളും അളവുകളും

ശരിയായ പാക്കേജിങ് രൂപം കണ്ടെത്തി നിങ്ങളുടെ ഉൽപ്പന്നത്തിന് അനുസരിച്ച് ക്രമീകരിക്കുക

ഡിസൈനർ

യഥാർഥ കട്ടിങ് രൂപരേഖയിൽ നേരിട്ട് ആർട്ട്‌വർക്ക് ഡിസൈൻ ചെയ്യുക

പരിശോധന

ഫയലുകൾ കൈമാറുന്നതിന് മുമ്പ് പ്രശ്നങ്ങൾ കാണുക

എക്സ്പോർട്ടും കൈമാറ്റവും

നിങ്ങളുടെ പ്രിന്റിങ് സ്ഥാപനത്തിന് പിന്തുടരാൻ കഴിയുന്ന ഫയലുകൾ

ബന്ധപ്പെട്ട ടെംപ്ലേറ്റുകൾ

വിപരീത ടക്ക്-എൻഡ് പെട്ടി

മുകളിൽ ടക്ക് ഫ്ലാപ്പ് മുൻവശത്തും താഴെ പിൻവശത്തുമാണ്. അകത്തെ അളവിൽ നിന്ന് മറിച്ച ടക്ക്-എൻഡ് പെട്ടി ഭിത്തികളും ഡസ്റ്റ് ഫ്ലാപ്പുകളും അടയ്ക്കലുകളും കണക്കാക്കുന്നു. കാണിച്ച Dieline തൂക്കുദ്വാരം ഓഫ് ചെയ്ത പതിപ്പ് 3-ൽ നിന്നാണ്; സാങ്കേതിക കോറിൽ Artwork, ഉൽപ്പാദന Dieline, റിപ്പോർട്ട് എന്നിവ ഒരുമിച്ച് എക്സ്പോർട്ട് ചെയ്യാം.

carton.tuckend.reverseടെംപ്ലേറ്റ് കാണുക

സ്ലീവ്

സ്ലീവ് ഉൽപ്പന്നത്തെ നാല് ഭിത്തികളാൽ ചുറ്റുന്നു, രണ്ടറ്റങ്ങളിലും തുറന്നിരിക്കുന്നു. നീളവും വീതിയും ക്രോസ് സെക്ഷൻ വിവരിക്കുന്നു; ഉയരം സ്ലീവ് നീളമാണ്. Dieline മുൻവശത്ത് വിരൽ കട്ട്ഔട്ടുകളുള്ള പതിപ്പ് 1 കാണിക്കുന്നു. മെറ്റീരിയൽ കനം, ഗ്ലൂ ഫ്ലാപ്പ്, കട്ട്ഔട്ട് സ്ഥാനം എന്നിവ വെറും സ്കെയിലിംഗിന് പകരം കണക്കിന്റെ ഭാഗമായിത്തന്നെ തുടരുന്നു.

carton.sleeveടെംപ്ലേറ്റ് കാണുക

സ്നാപ്പ്-ലോക്ക് അടിയുള്ള മടക്കുപെട്ടി · ഫോൾഡിങ് കാർട്ടണുകൾ

സ്നാപ്പ്-ലോക്ക് അടി പരസ്പരം കോർക്കുന്ന നാല് ഫ്ലാപ്പുകളാൽ അടയ്ക്കുന്നു. രണ്ട് വശഫ്ലാപ്പുകൾ അകത്താണ്; പിൻവശത്തെ ലോക്കിംഗ് നാവ് മുൻഫ്ലാപ്പിന്റെ നാവിനടിയിൽ കോർക്കുന്നു. പതിപ്പ് 1 ഈ അടിയെ ടക്ക് മൂടിയുമായി ചേർക്കുന്നു. കണക്കുദാഹരണം 400 g/m² മടക്കുപെട്ടി കാർഡ്ബോർഡ് ഉപയോഗിച്ച് ക്രീസുകളും അടിയിലെ കട്ടുകളും ഉൾപ്പെടുന്ന പരന്ന Dieline കാണിക്കുന്നു.

carton.snaplockടെംപ്ലേറ്റ് കാണുക

പില്ലോ പെട്ടി

പില്ലോ പാക്കേജിംഗിൽ ലെൻസ് ആകൃതിയിലുള്ള അറ്റഫ്ലാപ്പുകൾക്കിടയിലെ രണ്ട് ഭിത്തികൾ വളയുന്നു. നേരായ മൂടി ക്രീസുകൾക്ക് പകരം വളഞ്ഞ ക്രീസുകളാണ് അടയ്ക്കുന്നത്. പതിപ്പ് 1-ൽ ഇൻപുട്ടുകൾ പാക്കേജിംഗിന്റെ വീതി × കനം × നീളം ആണ്. കാണിച്ച Dieline ഈ അനുപാതങ്ങളും പ്രാരംഭ മെറ്റീരിയലും പരിഗണിക്കുന്നു; ഇതിൽ നിന്ന് ദീർഘചതുരാകൃതിയിലുള്ള അകത്തെ സ്ഥലം കണക്കാക്കാനാവില്ല.

carton.pillowടെംപ്ലേറ്റ് കാണുക
