Nosiče a paletové displeje / JETDIELINE
Nosič pohárov s priehradkami
Nosič pohárov a zásuvná priehradka tvoria jednu zostavu. Nosič má dve dierované plošiny a držadlo; krížom spojené priečky navyše oddeľujú poháre pod plošinami. Priehradka zodpovedá vnútornému priestoru a počtu oddielov nosiča.
RezOhybPerforácia
Potiahnutím otočíte
Interaktívne 3D zobrazenie skladania
03 / ŠKATUĽKA
Zjednodušený zobrazovací model bez hrúbky materiálu, nie je v mierke.

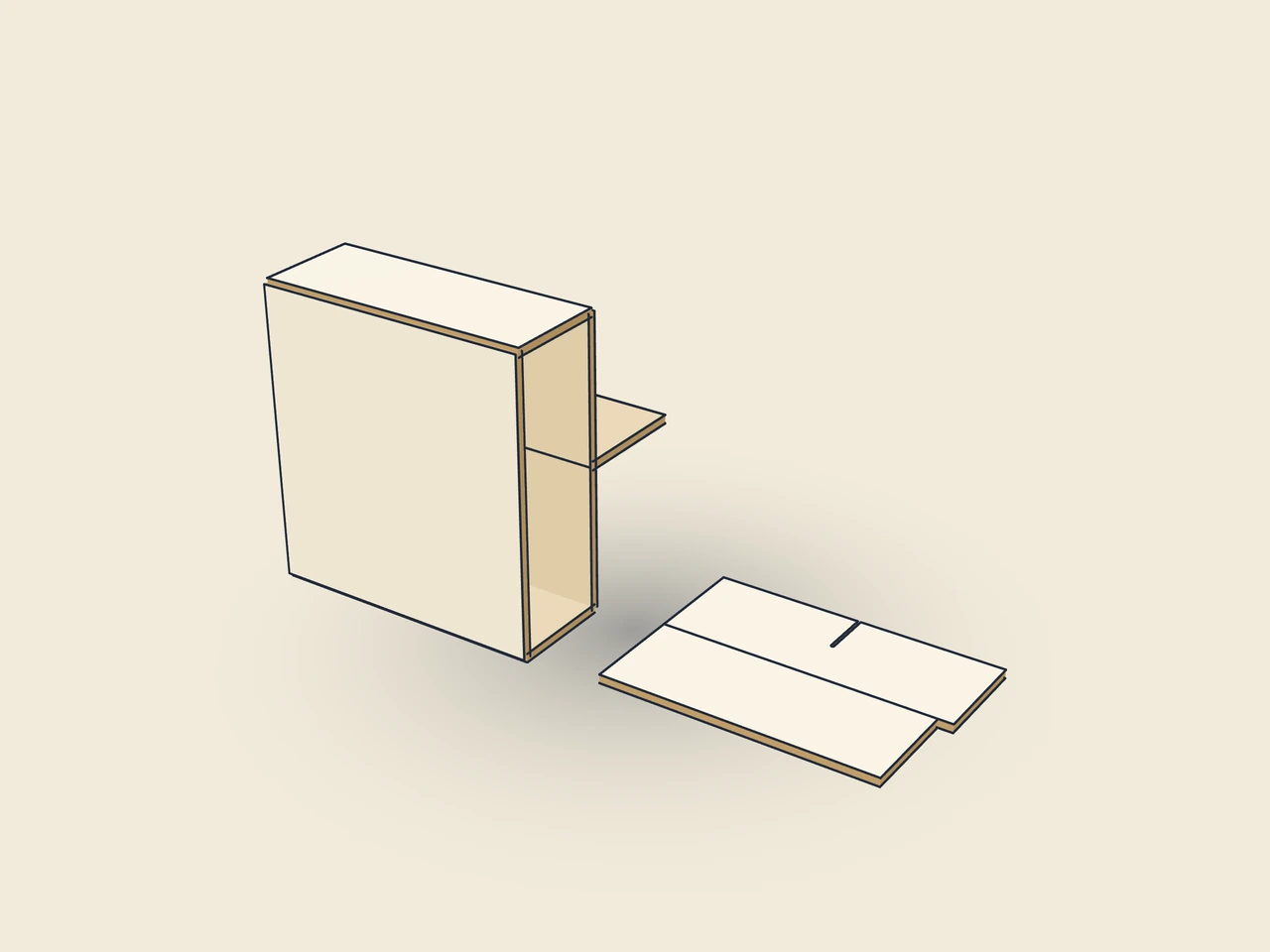

3D zobrazenie nie je v tomto prehliadači k dispozícii. Obrázok zobrazuje zložený tvar.
- ID šablóny
carrier.cup.divider- Zostava
- Nosiče a paletové displeje
- Aktuálna verzia šablóny
- V1
- Verzia náhľadu výsekového obrysu
- V1
Ako sa zostavuje
Nosič zložte a zlepte. Priečky priehradky spojte krížom pomocou zárezov a vložte ich pod dierované plošiny. S reálnymi pohármi skontrolujte, či otvory, výška priečok a držadlo spolu sedia; nosnosť overte na vzorke materiálu.
Materiál a smer vlákien
Smer vlákien kolmo na rýhy (zvisle na príreze): držadlo je zaťažené v smere vlákien (overiť so skúšobnou tlačiarňou).
Overte usadenie výrobku, skladanie a uzavretie na vzorke z plánovaného materiálu. S tlačiarňou dohodnite hrúbku materiálu, smer vlákien a výrobné kroky.
Porovnajte etikety, nosiče pohárov a obaly na fľaše. Obvod a otvory musia zodpovedať nádobe. Tlačené makety nápojových kartónov nepreukazujú nepriepustnosť pre kvapaliny.
Rozmery zobrazeného príkladu
190 × 200 × 70 mm19 × 20 × 7 cm7.48 × 7.87 × 2.76 in / ″
Dĺžka: 190 mmŠírka: 200 mmVýška: 70 mm
Vnútorný rozmer
Tieto rozmery opisujú náhľad, nie pevnú veľkosť obalu. Aplikácia prepočíta výsekový obrys podľa vašich rozmerov.
Diely tejto zostavy
Nosič pohárov ↗
Zdvihnite prednú a zadnú stenu, prehnite obe dierované plošiny dovnútra k stredu, zdvihnite polovice držadla a prilepte zadnú polovicu zvnútra na prednú. Poháre vložte zhora cez otvory na dno.
Vložka s priečkami ↗
Priečky vylomiť pozdĺž oddeľovacích čiar. Priečne priečky obrátiť (štrbiny nadol) a zasunúť cez pozdĺžne, až sa stretnú dná štrbín; mriežku vložiť do škatule.
