JetDielineŠtevilo žlebov
Število enakomerno razporejenih žlebov vzporedno z višino: 0 plosko, 1 kotnik, 2 U-profil, 3 ovoj; vsako polje ostane široko najmanj 20 mm.
Transportne škatle iz valovite lepenke / JETDIELINE
Pola valovitega kartona z žlebovi
Pravokotna pola valovitega kartona z nič do tremi enakomerno razporejenimi žlebovi. Brez žleba služi kot ploska vmesna plast; s prepogibanjem nastanejo kotnik, U-profil ali ovoj okoli izdelka.
RezPregib
Povlecite za vrtenje
Interaktivni 3D-prikaz zlaganja
03 / ŠKATLA
Poenostavljen prikazni model brez debeline materiala, ni v merilu.

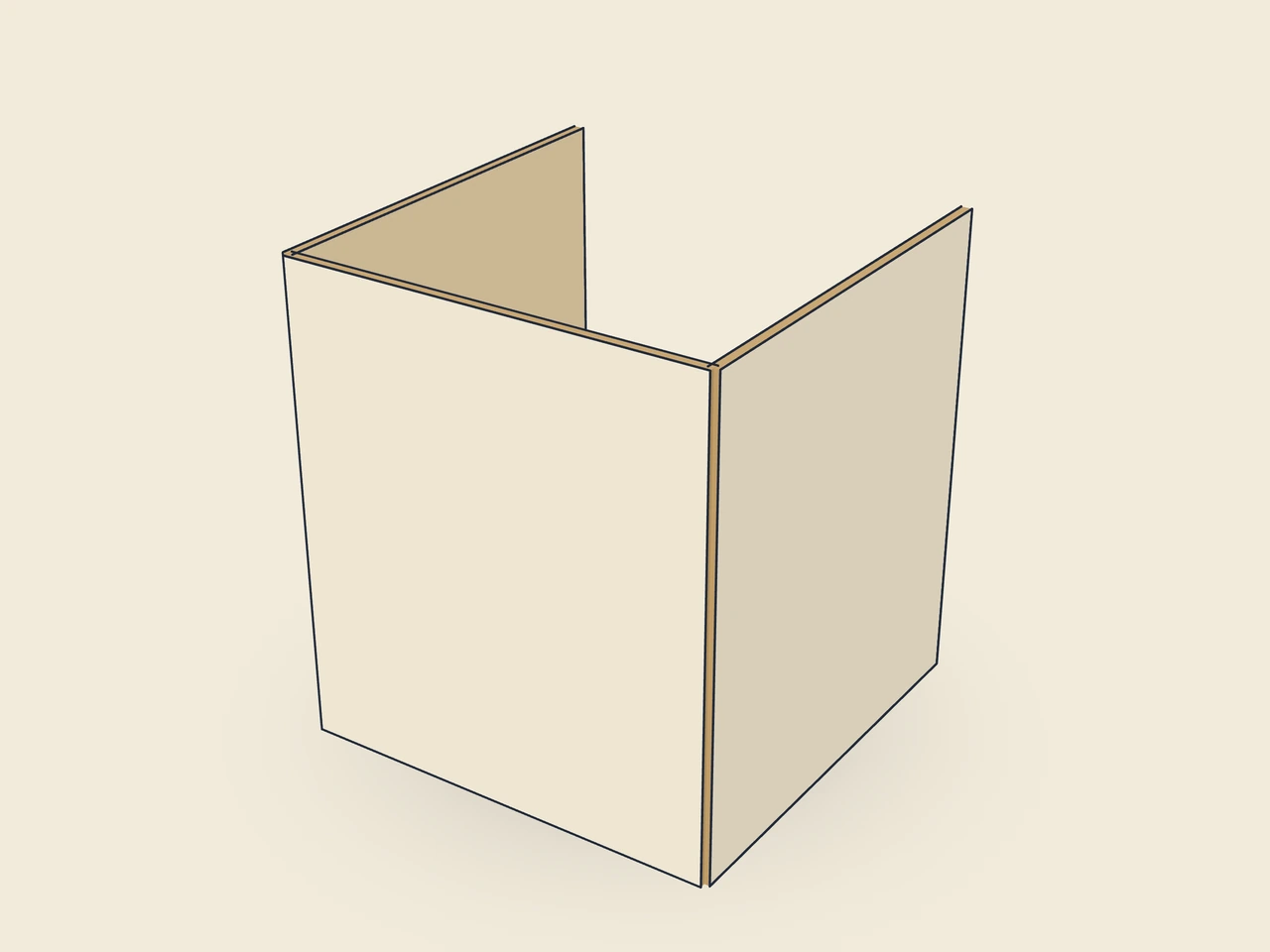

3D-prikaz v tem brskalniku ni na voljo. Slika prikazuje zloženo obliko.
- ID predloge
corrugated.sheet- Konstrukcija
- Transportne škatle iz valovite lepenke
- Trenutna različica predloge
- V1
- Različica predogleda izsekovalnega načrta
- V1
Kako je oblika zgrajena
Pravokoten izrez valovitega kartona z nič do tremi enakomerno razporejenimi žlebovi: plosko kot vmesna plast ali zaščitna obloga, prepognjen kot kotnik, U-profil ali ovoj okoli izdelka.
Kako se sestavi
Polo uporabi plosko ali jo po žlebovih prepogni navznoter in položi okoli izdelka; ovoj zapri z lepilnim ali povezovalnim trakom.
Material in smer vlaken
Valovi vzporedno z žlebovi (navpično na izrezu): žlebovi se čisto prepogibajo (preveriti s poskusno tiskarno).
Preverite prileganje, prepogibanje in zapiranje na vzorcu iz predvidenega materiala. S tiskarno se dogovorite o debelini materiala, smeri vlaken in obdelavi.
Mere prikazanega primera
800 × 300 mm80 × 30 cm31.5 × 11.81 in / ″
Širina: 800 mmVišina: 300 mm
Notranja mera
Te mere opisujejo predogled, ne stalne velikosti embalaže. Aplikacija ponovno izračuna izsekovalni načrt po vaših merah.
Kaj upoštevati pri tej konstrukciji
Pogosta vprašanja
Katero mero opisuje 800 × 300 mm?
To sta širina in višina neprepognjene pole. Gre za ravne mere, ne notranje mere končne škatle. Število žlebov in enakomerna razdelitev določata poznejšo prepognjeno obliko. Prepognjeno polo preveri okoli svojega izdelka, preden njen notranji prostor izpelješ iz tretjine širine.
Lahko nastavim neenake širine polj?
Ne. sheetCreaseCount izbere nič do tri enakomerno razporejene žlebove. Lastni položaji ali neenaka polja niso parameter V1. Če izdelek potrebuje nesimetrične pregibe, ta konstrukcija morda ne ustreza. Naknadno premikanje črt ne bi bilo preverjeno stanje parametrov te predloge.
Kakšno obliko ustvarita dva žleba?
Dva žleba razdelita polo na tri polja in v predvidenem modelu prepogibanja tvorita U-profil. En žleb ustvari kotnik, trije ovoj; brez žleba pola ostane ravna. Dejanska lega in prepogibnost sta odvisni od materiala in izdelka ter se preverita na vzorcu.
