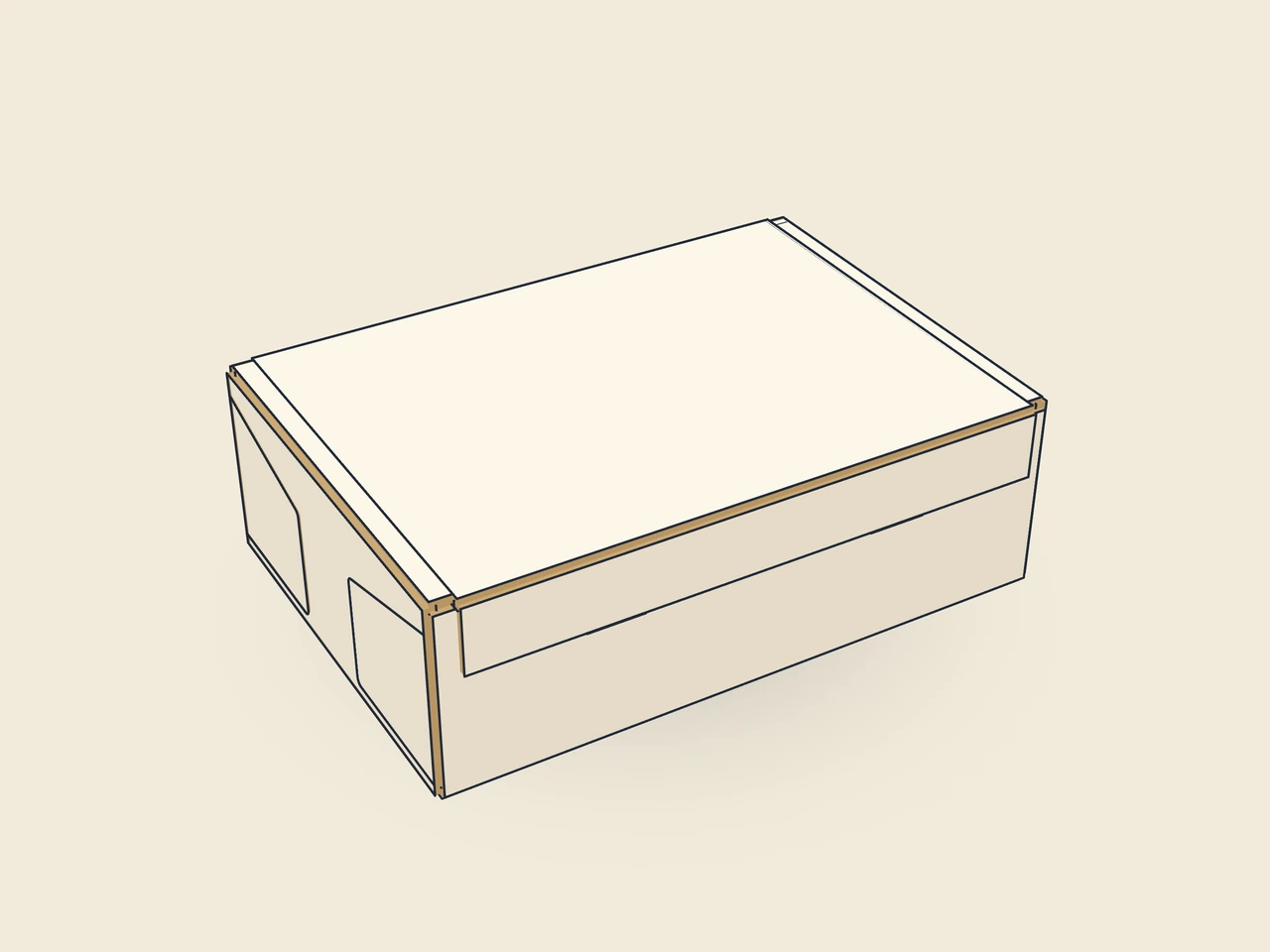

Postlåda med låsflikar

Postlåda av wellpapp med dubbla sidoväggar och en utvändig insticksförslutning. Lockets låsflikar griper genom avlånga hål i framväggen; konstruktionen reses utan limning.

Postlåda med låsflikar — Förhandsvisning av stansritningen för det dokumenterade exemplet. Ange mått och produktionsmaterial i JetDieline.

Interaktiv 3D-vy över vikningen

03 / KARTONG

Förenklad visningsmodell utan materialtjocklek, inte skalenlig.

Mall-ID: corrugated.mailer.lock
Konstruktion: Transportlådor i wellpapp
Aktuell mallversion: V1
Version av stansritningens förhandsvisning: V1

Så är formen konstruerad

Postlåda av wellpapp med dubbla sidoväggar och öron som postlådan; locket griper utvändigt över framväggen med en förslutningsflik vars låsflikar snäpper fast i framväggens slitsar. Utan limning, kan öppnas flera gånger.

Så monteras den

Res fram- och bakvägg, vik öronen inåt. Res sidoväggarna, lägg övervikningen med innerväggen över öronen och stick tungorna i bottenslitsarna. Efter fyllning, vik in lockets dammflikar, stäng locket, lägg förslutningsfliken utvändigt mot framväggen och stick låsflikarna genom slitsarna.

Material och fiberriktning

Vågriktning parallell med ämnets y-axel: Dubbelväggens bigningar viks rent, lockgångjärn och insticksflik förblir styva (kontrollera med provtryckeriet).

Prova passform, vikning och förslutning på ett provexemplar i det avsedda materialet. Stäm av materialtjocklek, fiberriktning och produktionssteg med ditt tryckeri.

Mått för det visade exemplet

250 × 180 × 80 mm

25 × 18 × 8 cm9.84 × 7.09 × 3.15 in / ″

Längd: 250 mmBredd: 180 mmHöjd: 80 mm

Innermått

Måtten beskriver förhandsvisningen och är inte en fast förpackningsstorlek. Appen räknar om stansritningen efter dina egna mått.

Att tänka på för den här konstruktionen

Övervikningsbredd

Bredd på den dubbla väggens övervikning (bigning till bigning); tar upp flikarna i fickan.

Flikspalt

Spalt mellan intilliggande flikar respektive väggar; minst ungefär materialtjockleken.

Öronlängd (andel)

Öronens respektive hörnflikarnas längd som andel av halva innerbredden.

Lockets dammflikar (andel)

Längd på lockets dammflikar som andel av innerhöjden.

Dammfliksvinkel

Dammflikarnas snedskärning (även öronen för postlådan); större vinklar förhindrar kollisioner vid vikning.

Vanliga frågor

Vilka flikar håller locket?

Parametrarna closureTabCount, closureTabWidth och closureTabDepth beskriver låsflikarna på den yttre förslutningsfliken. lockTab-parametrarna hör till de dubbla sidoväggarna och deras bottenslitsar. Båda grupperna syns i samma stanskontur men har olika uppgifter. Kontrollera väggmontering och lockförslutning separat.

Behöver denna postlåda lim?

Monteringen enligt källkoden reser fram- och bakvägg, lägger in öronen och låser sidoväggarna i bottnen. Därefter griper lockförslutningen genom framväggen. Ingen limning ingår i denna uppbyggnad. Om ytterligare transportsäkring behövs beror på fraktflödet och är inte bekräftat genom beräkning.

Varför kan förslutningsfliken inte vara hur djup som helst?

Flikarna griper genom slitsar i framväggen. Under dessa slitsar måste material finnas kvar ned till bottenbigningen. closureDepth.atMost.slotAboveBottom begränsar därför djupet. Ett större värde kan försvaga väggen eller förhindra montering; kontrollera höjd och förslutning tillsammans vid ändringar.
