Кишеня для карток

Пласка кишеня для подарункових, клієнтських або вітальних карток: передня сторона з вирізом для пальця біля отвору, задня сторона на згині дна, бічні шви через клейові клапани, необов’язковий клапан закривання. Розміри — розміри картки для вкладання; кишеня більша на зазор і клапани.

Подарунки Офіс і зберігання Роздрібна торгівля

Кишеня для карток — Попередній перегляд контуру документованого прикладу. Потрібні розміри та виробничий матеріал ви задаєте в JetDieline.

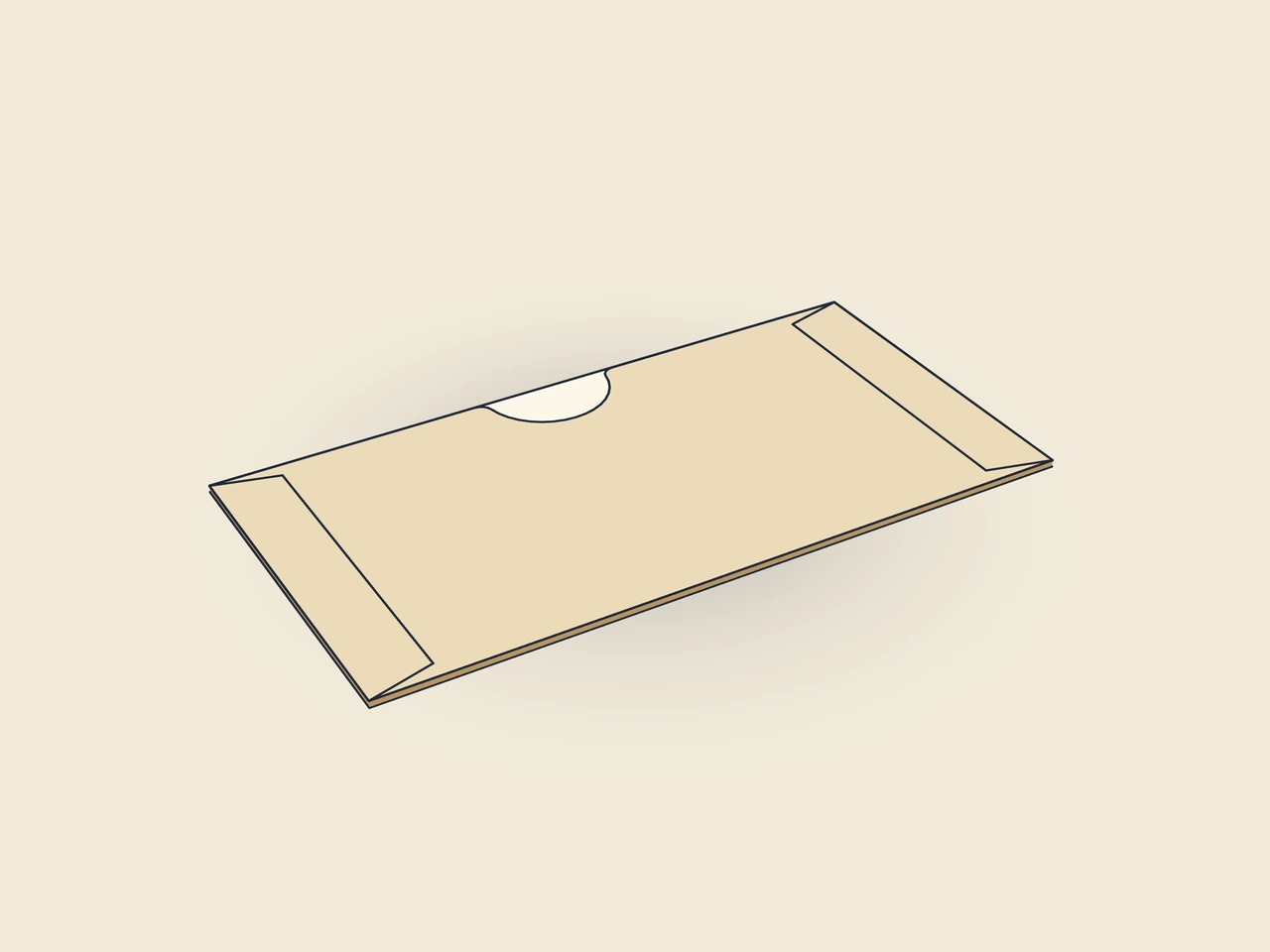

Інтерактивний 3D-перегляд складання

03 / КОРОБКА

Спрощена демонстраційна модель без товщини матеріалу, не в масштабі.

Ідентифікатор шаблону: card.sleeve
Конструкція: Паперові вироби та довільні контури
Поточна версія шаблону: V1
Версія контуру в попередньому перегляді: V1

Як влаштована форма

Кишеня з’єднує передню та задню сторони через бігування дна. Два клейові клапани утворюють бічні шви та після склеювання лежать усередині на передній стороні. Початковий приклад має виріз для пальця, але не має клапана закривання. Введені дані описують картку для вкладання.

Як її скласти

Загни бічні клапани всередину й нанеси клей зовні, наклади на них задню сторону по згину дна й притисни. Встав картку; поклади клапан закривання через отвір на передню сторону.

Матеріал і напрям волокон

Напрям волокон вертикально на заготовці (перевірити)

Перевірте посадку, складання і закривання на зразку із запланованого матеріалу. Товщину матеріалу, напрям волокон і обробку узгодьте з друкарнею.

Розміри зображеного прикладу

85.6 × 54 mm

8.56 × 5.4 cm3.37 × 2.13 in / ″

Ширина: 85.6 mmВисота: 54 mm

Внутрішній розмір

Ці розміри належать до попереднього перегляду, а не до фіксованого розміру упаковки. Застосунок перераховує розгортку під ваші власні розміри.

Що врахувати для цієї конструкції

Зазор

Припуск із кожного боку й на дні для легкого вставляння картки; також містить товщину матеріалу.

Клейовий клапан

Ширина клейового клапана, яким заготовка склеюється в трубку. Матеріал потребує мінімальної ширини.

Кут клейового клапана

Скіс на кінцях клейового клапана; полегшує згинання та розправлення.

Виріз для пальця

Напівкруглий виріз посередині отвору передньої сторони, щоб картку можна було взяти пальцями.

Радіус вирізу для пальця

Радіус і глибина вирізу для пальця; щонайбільше 30 % ширини картки та 40 % висоти картки.

Часті запитання

Що означають початкові розміри 85,6 × 54 mm?

Вони описують розмір картки для вкладання, а не готовий зовнішній контур кишені. Шаблон додає зазор та внутрішні бічні клапани. Заготовка в початковому запуску має 127,6 × 110 mm. Тому використовуй фактичний розмір картки та перевір склеєну кишеню з цим вмістом.

Чому кишеня збільшується на ширину клапана?

Бічні клапани після складання лежать усередині на передній стороні. Модель залишає між ними корисну ширину картки разом із зазором. Тому glueFlap впливає не лише на зовнішню заготовку, а й на ширину кишені. Не змінюй клейовий клапан без повторного розрахунку та перевірки посадки.

Чи можу я вимкнути виріз для пальця?

Так. cardThumbNotch перемикає виріз біля переднього отвору. cardThumbNotchRadius діє за ввімкненої опції й додатково обмежений розміром картки. Без вирізу отвір залишається прямим. Тоді випробуй виймання справжньої картки, особливо якщо вона лише трохи виступає за край кишені.
