Коробка з двосхилим верхом і ручкою
Коробка з двосхилим верхом поєднує вставне дно з двосхилим дахом і склеєними клапанами ручки. Сторінка явно показує версію 1 з отвором ручки, площинами даху та кутовими складками. Введена висота стосується корпусу; фронтон і ручка додаються через власні параметри. Розрахована розгортка є основою для зразка складання, а не доказом вантажопідйомності.
РізЗгин
Потягніть, щоб повернути

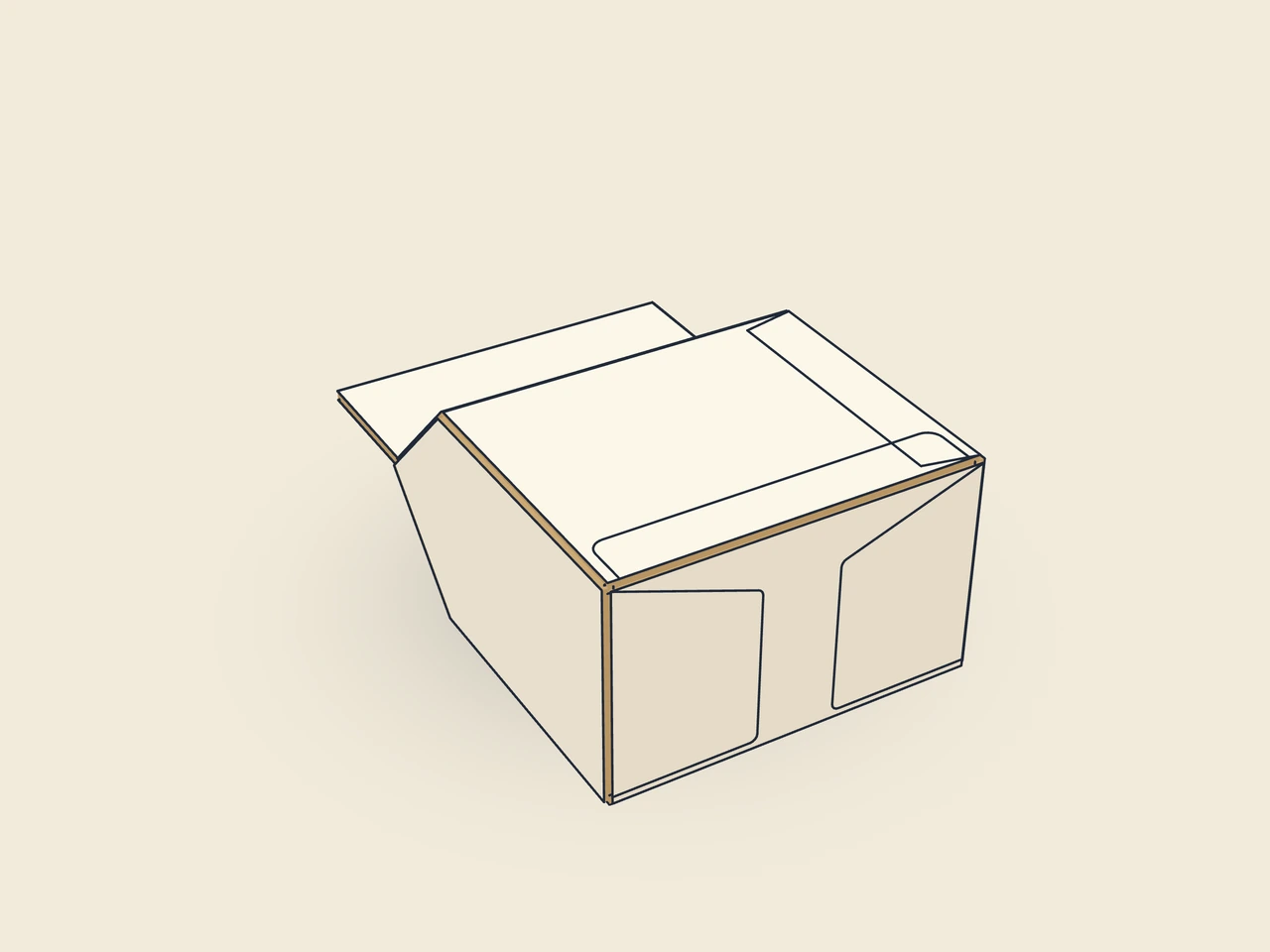

Інтерактивний 3D-перегляд складання
03 / КОРОБКА
Спрощена демонстраційна модель без товщини матеріалу, не в масштабі.
3D-перегляд недоступний у цьому браузері. Зображення показує складену форму.
- Ідентифікатор шаблону
carton.gable- Конструкція
- Особливі форми коробок
- Поточна версія шаблону
- V2
- Версія контуру в попередньому перегляді
- V1
Як влаштована форма
Передня та задня стінки несуть площини даху з клапанами ручки. Бічні трикутні фронтони та кутові складки загинають усередину під час закривання. Одну кутову складку кріплять клейовим краєм до задньої площини даху; обидва клапани ручки склеюють між собою. Дно залишається вставним замком із пилозахисними клапанами.
Як її скласти
Попередньо зігнути заготовку по всіх лініях бігування, приклеїти клейовий клапан зсередини до задньої стінки та сплющити коробку. Для наповнення розправити її та закрити дно пилозахисними й вставним клапанами. Після наповнення скласти кутові складки по середній лінії та загнути всередину, закрити площини даху, приклеїти кутову складку її клейовим краєм зсередини до задньої площини даху та склеїти клапани ручки між собою.
Матеріал і напрям волокон
Напрям волокон паралельно висоті: бігування стінок уздовж, карниз, гребінь і клапани ручки впоперек, тому ручка під час перенесення навантажується поперек волокон (перевірити з тестовою друкарнею).
Перевірте посадку, складання і закривання на зразку із запланованого матеріалу. Товщину матеріалу, напрям волокон і обробку узгодьте з друкарнею.
Розміри зображеного прикладу
100 × 60 × 80 mm10 × 6 × 8 cm3.94 × 2.36 × 3.15 in / ″
Довжина: 100 mmШирина: 60 mmВисота: 80 mm
Внутрішній розмір
Ці розміри належать до попереднього перегляду, а не до фіксованого розміру упаковки. Застосунок перераховує розгортку під ваші власні розміри.
Що врахувати для цієї конструкції
Кут клейового клапана
Скіс на кінцях клейового клапана; полегшує згинання та розправлення.
Глибина вставляння
Наскільки глибоко вставний клапан входить у коробку; щонайбільше приблизно половина ширини (для поштової коробки — висота).
Радіус вставного клапана
Радіус кута вставного клапана; обмежений половиною ширини клапана або глибиною вставляння.
Плече вставного клапана
Бічне звуження вставного клапана щодо кришки для легкого вставляння.
Часті запитання
Чи введена висота включає дах і ручку?
Ні. Розміри описують корпус; висота фронтону та висота клапана ручки додаються через власні параметри. Описаний прямокутник плоскої заготовки також містить замикання дна. Тому не порівнюй висоту корпусу безпосередньо з висотою плоскої заготовки та перевір загальну висоту зібраного паковання на зразку.
Чи ручка закривається без клею?
Версія 1 передбачає склеєні між собою клапани ручки. Додатково одну кутову складку приклеюють її клейовим краєм зсередини до задньої площини даху. Геометрія створює ці площини, але не виконує склеювання. Узгодь клей, контактні площини та виробничий процес із друкарнею й перевір повне затвердіння перед навантаженням.
Якого розміру може бути отвір ручки?
Діапазони параметрів діють разом з умовами для перемичок. З боків залишаються щонайменше 10 mm; зверху та знизу клапана ручки — щонайменше 5 mm. Тому широкий або низький клапан ручки може вимагати менших розмірів отвору, ніж максимально дозволяє таблиця. Особливо перевір залишені перемички з передбаченим картоном і реальним вмістом.
