Klopová krabice s úplným přesahem

Vnější klopny nahoře i dole každá zakrývají celý otvor a leží na sobě. Tato vlastní konstrukce z vlnité lepenky počítá úplné překrytí místo pouhého úzkého pásu překrytí.

Přeprava Elektronika

Klopová krabice s úplným přesahem — Náhled výsekového výkresu zdokumentovaného příkladu. Rozměry a výrobní materiál nastavte v JetDieline.

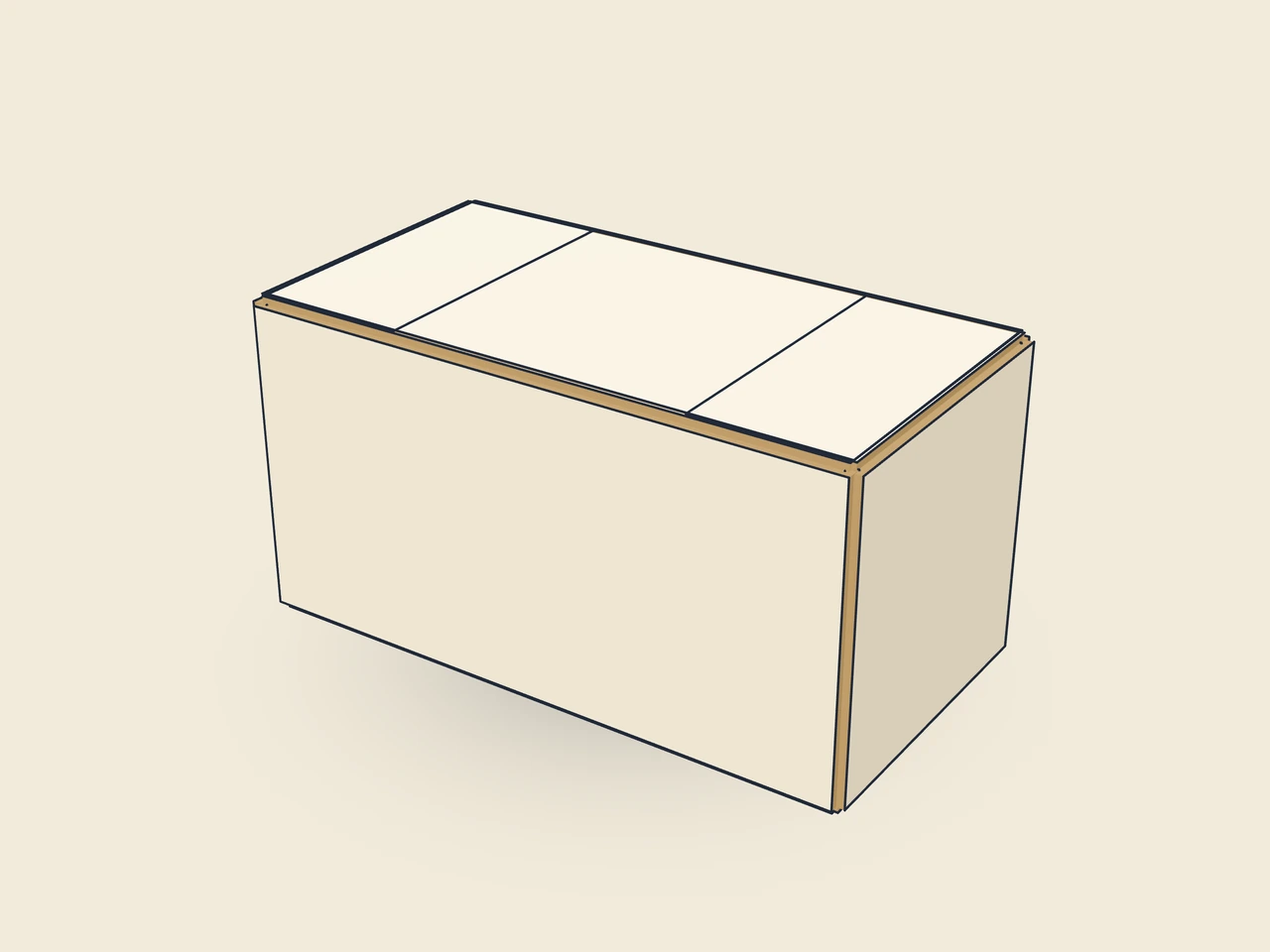

Interaktivní 3D zobrazení skládání

03 / KRABIČKA

Zjednodušený zobrazovací model bez tloušťky materiálu, nikoli v měřítku.

ID šablony: corrugated.rsc.fulloverlap
Konstrukce: Součásti a vložky z vlnité lepenky
Aktuální verze šablony: V1
Verze náhledu výsekového výkresu: V1

Jak je tvar konstruován

Čtyři stěnové panely a lepicí chlopeň tvoří tělo krabice. Vnitřní klopny se přehnou první; poté leží vnější klopna zadní strany pod vnější klopnou čela. Tato stavba se opakuje nahoře i dole. Dvojité překrytí je součástí rozměrového modelu, nikoli další velikostní variantou.

Jak se sestavuje

Přilep nebo sešij lepicí chlopeň s protější stěnou. Pro plnění krabici rozlož, přehni vnitřní klopny dna, polož přes ně nejprve vnější klopnu zadní strany a pak čela a plošně slep, sešij sponami nebo zalep páskou; nahoře stejně.

Materiál a směr vláken

Směr vláken rovnoběžně s výškou (ověřit)

Ověřte usazení výrobku, skládání a uzavření na vzorku z plánovaného materiálu. S tiskárnou dohodněte tloušťku materiálu, směr vláken a výrobní postup.

Rozměry vyobrazeného příkladu

400 × 200 × 200 mm

40 × 20 × 20 cm15.75 × 7.87 × 7.87 in / ″

Délka: 400 mmŠířka: 200 mmVýška: 200 mm

Vnitřní rozměr

Tyto rozměry popisují náhled, nikoli pevnou velikost obalu. Aplikace přepočítá přířez podle vašich rozměrů.

Co zohlednit u této konstrukce

Lepicí chlopeň

Šířka lepicí chlopně, kterou se přířez slepuje do tubusu. Materiál vyžaduje minimální šířku.

Úhel lepicí chlopně

Zkosení na koncích lepicí chlopně; usnadňuje skládání a rozložení.

Mezera mezi chlopněmi

Mezera mezi sousedními chlopněmi nebo stěnami; nejméně přibližně tloušťka materiálu.

Časté dotazy

Co se u této klopové krabice plně překrývá?

Vnější klopny čela a zadní strany každá zakrývají celý otvor. Leží na sobě přes předem přehnuté vnitřní klopny. Platí to nahoře i dole. Úzký pás překrytí je jiná konstrukce s vlastním parametrem; tato šablona znázorňuje úplné překrytí.

Mohu zmenšit překrytí na 50 mm?

Pro toto ID je úplné překrytí pevně dané v konstrukčním modelu. Nemá parametr pro užší pás. Pro nastavitelné překrytí použij klopovou krabici s překrývajícími se vnějšími klopnami. Neměň konturu pouhým škálováním nebo oříznutím; ztratil by se dokumentovaný stav konstrukce.

Která vnější klopna leží vně?

Popis sestavení pokládá přes dno nebo víko nejprve vnější klopnu zadní strany a pak čela. Čelní klopna je tedy poslední uzavřená vrstva. Ověř směr čtení a zakryté části motivu na označeném vzorku, zejména pokud jsou obě klopny potištěné.
